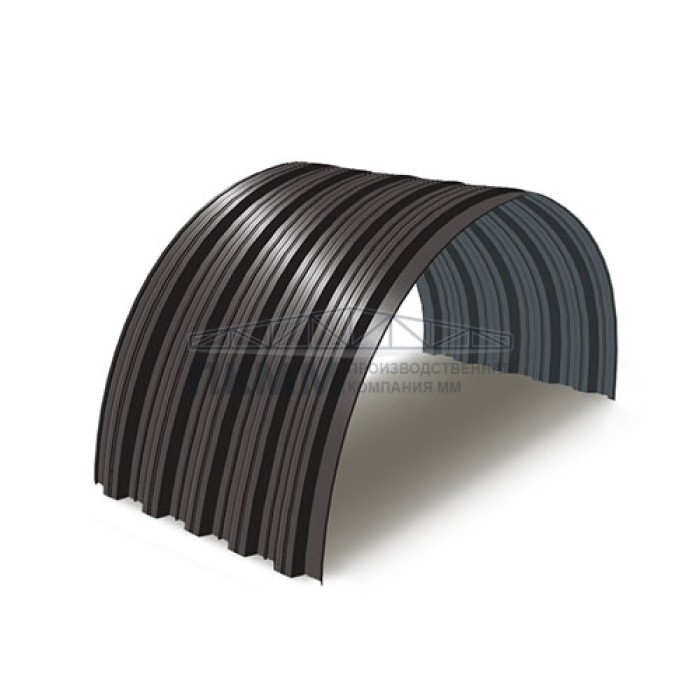

Профнастил НС35ПГ-0.45, Ширина-1000, Полиэстер RR32 используют как профилированный элемент дуговой оболочки: толщина 0.45 мм, ширина 1000 мм, тип профиля НС35ПГ. По покрытию указано: полимерное покрытие полиэстер в цвете RR32 (тёмно-коричневый RR32), применимое для наружной стороны арочного покрытия.
Профиль НС35ПГ относится к гнутым вариантам несуще-стенового листа: волна высотой 35 мм добавляет продольную жёсткость, а заводская гибка задаёт равномерную дугу. Толщина 0.45 мм учитывается при выборе крепежа и несущей схемы; ширина 1000 мм используется в раскладке по пролёту. Такая схема важна для сводчатых участков, где ошибка по радиусу сразу видна на стыках.
Толщина 0.45 мм определяет поведение листа при транспортировке, подъёме и затяжке крепежа; ширина 1000 мм задаёт повторяемый монтажный модуль. В покрытии указано: Полиэстер RR32; при работе на открытой площадке оценивают ветровой подсос и порядок крепления по дуге. Цветовой код RR32 фиксирует оттенок партии и помогает согласовать лист с доборными элементами.
Для ограждающих конструкций такого типа критичны контролируемые стыки и отсутствие самодельных перегибов. Листы применяют как часть ограждающей системы: каркас принимает нагрузку, профнастил формирует покрытие, а доборы закрывают края, примыкания и зоны крепления.
Преимущества:
форма НС35ПГ снижает потребность в подгонке листа непосредственно на объекте
заводская радиусная гибка снижает риск неодинакового изгиба между листами одной партии
профилированная геометрия работает на жёсткость лучше гладкой гнутой полосы той же толщины
профиль НС35 сохраняет ребра жёсткости на дуговой поверхности
заданная ширина облегчает привязку к проектной сетке прогонов
ширина 1000 мм упрощает расчет количества элементов по длине пролёта
Сфера применения:
радиусные козырьки, переходы и входные группы с металлическим каркасом
обшивка металлоконструкций, где важна совместимость с доборными элементами
укрытия транспортерных линий, конвейеров и технологических галерей
ограждающие оболочки временных и постоянных сооружений с дуговой формой
локальные радиусные вставки в составе комбинированной кровли
обшивка каркасных арок на сельскохозяйственных и хозяйственных объектах
кровельные карты с малой длиной пролёта и повторяющимся радиусом
сводчатые покрытия малых сооружений, требующие профилированного листа
Что учесть при выборе:
проверить направление укладки, чтобы нахлёст не работал против стока воды
уточнить проектный радиус гибки до запуска партии в производство
учесть цвет RR32 при стыковке с фасадными и кровельными элементами
сверить толщину 0.45 мм с ветровыми, снеговыми и эксплуатационными нагрузками
сравнить шаг прогонов с фактической кривизной дуги, а не только с прямолинейной схемой
рассчитать рабочую раскладку по ширине 1000 мм с учетом бокового нахлёста
Для проекта этот арочный профнастил закрывает задачу по дуговому контуру: НС35ПГ, 0.45 мм, ширина 1000 мм. Исполнение Полиэстер RR32 нужно согласовать до раскроя, особенно при заказе доборов в тот же цвет.
Передайте размеры дуги и требуемое покрытие, чтобы получить расчет листов, доборов и крепежа под конкретный объект.
Общие
Длину режем в размер, м1.00 - 20.00
Тип профиляНС35ПГ
Полная ширина, мм1060
Полезная ширина, мм1000
ПокрытиеПолиэстер
Высота профиля, мм35
Назначениедля ангаров, складов, навесов, промышленных цехов, арочный
