Арочный фальц

Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 7004
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 5005
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 6005
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 7024
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 9003
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 1014
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 6007
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 1015
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 6020
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 3005
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 8017
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RR 32
931.23р./м2Без НДС: 931.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 6002
961.23р./м2Без НДС: 961.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 7005
961.23р./м2Без НДС: 961.23р.
Продольно гнутый фальц профилированный 0,45 Полиэстер RAL 3011
961.23р./м2Без НДС: 961.23р.

Арочный фальц





Арочный фальц в Москве

Цена от 933,47 руб./м². Производство — 1–3 дня. Доставка по Москве — 2–5 дней. Гарантия — 15 лет. Минимальный заказ — 50 м².

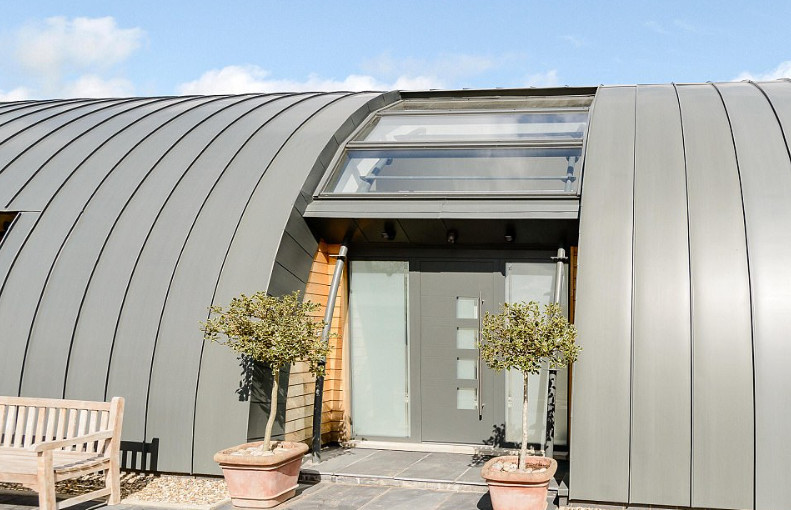

Арочный фальц — заранее изогнутые кровельные картины со стоячим замком. Решение подходит для округлых крыш, навесов и входных групп. Для заказа нужны схема дуги и размеры основания. Схема поможет учесть крайние зоны, проходки и нужное направление швов.

Получить консультацию

АРОЧНЫЙ ФАЛЬЦ: УСТРОЙСТВО И ОСОБЕННОСТИ

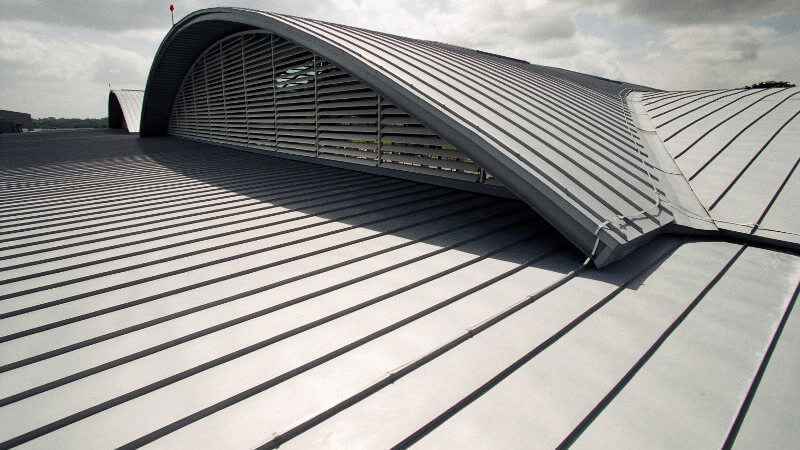

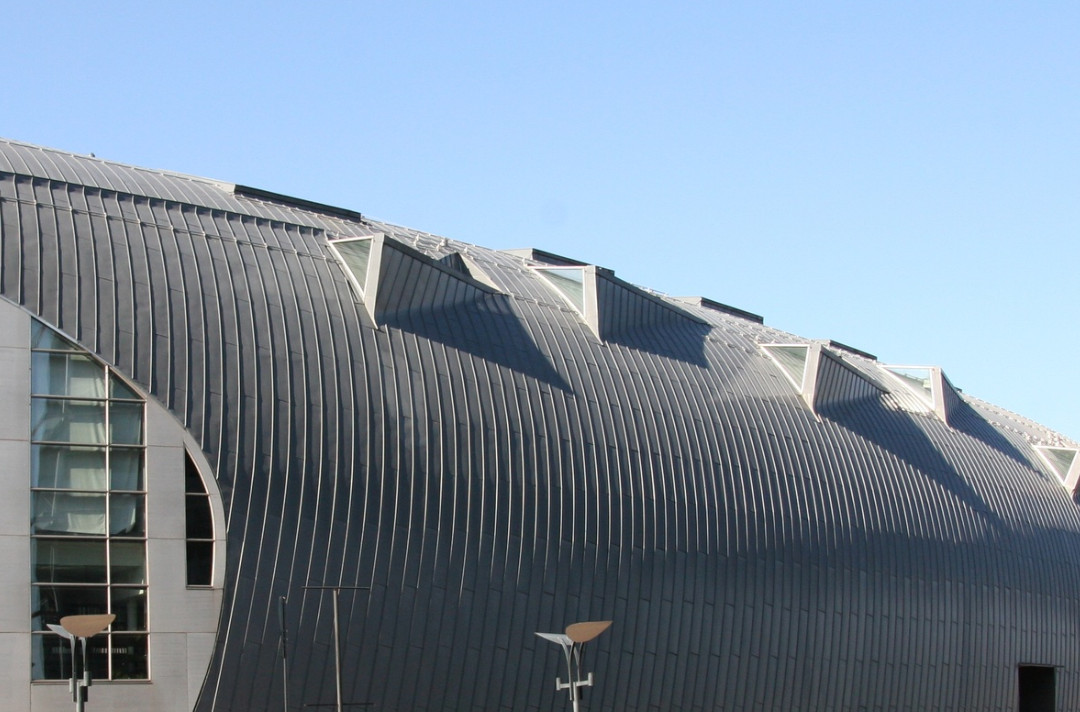

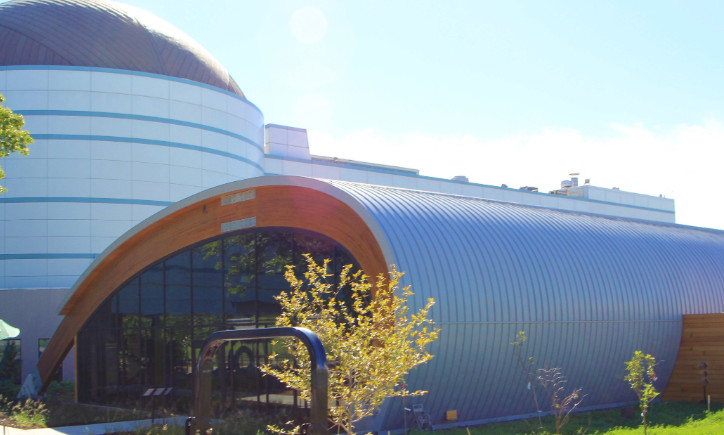

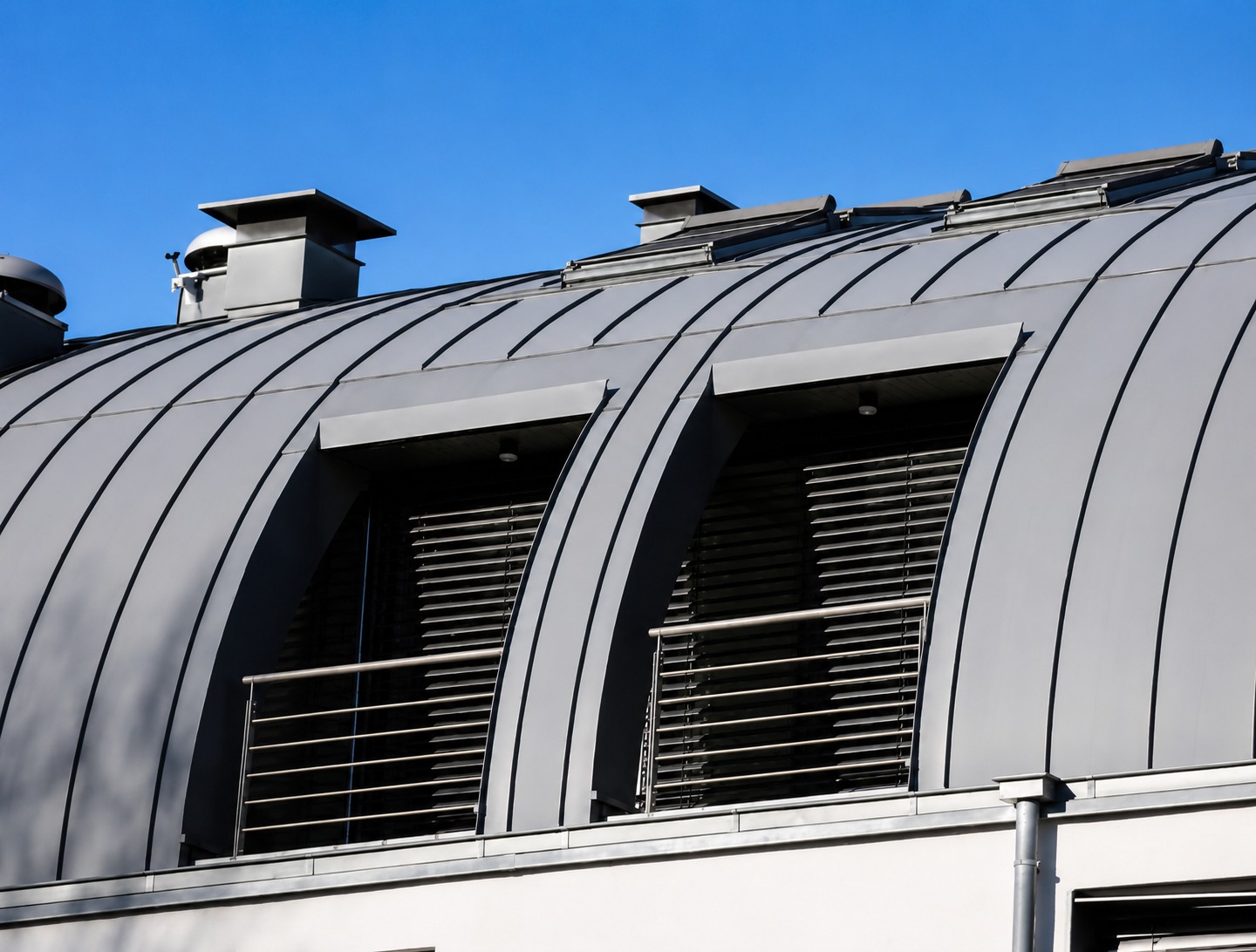

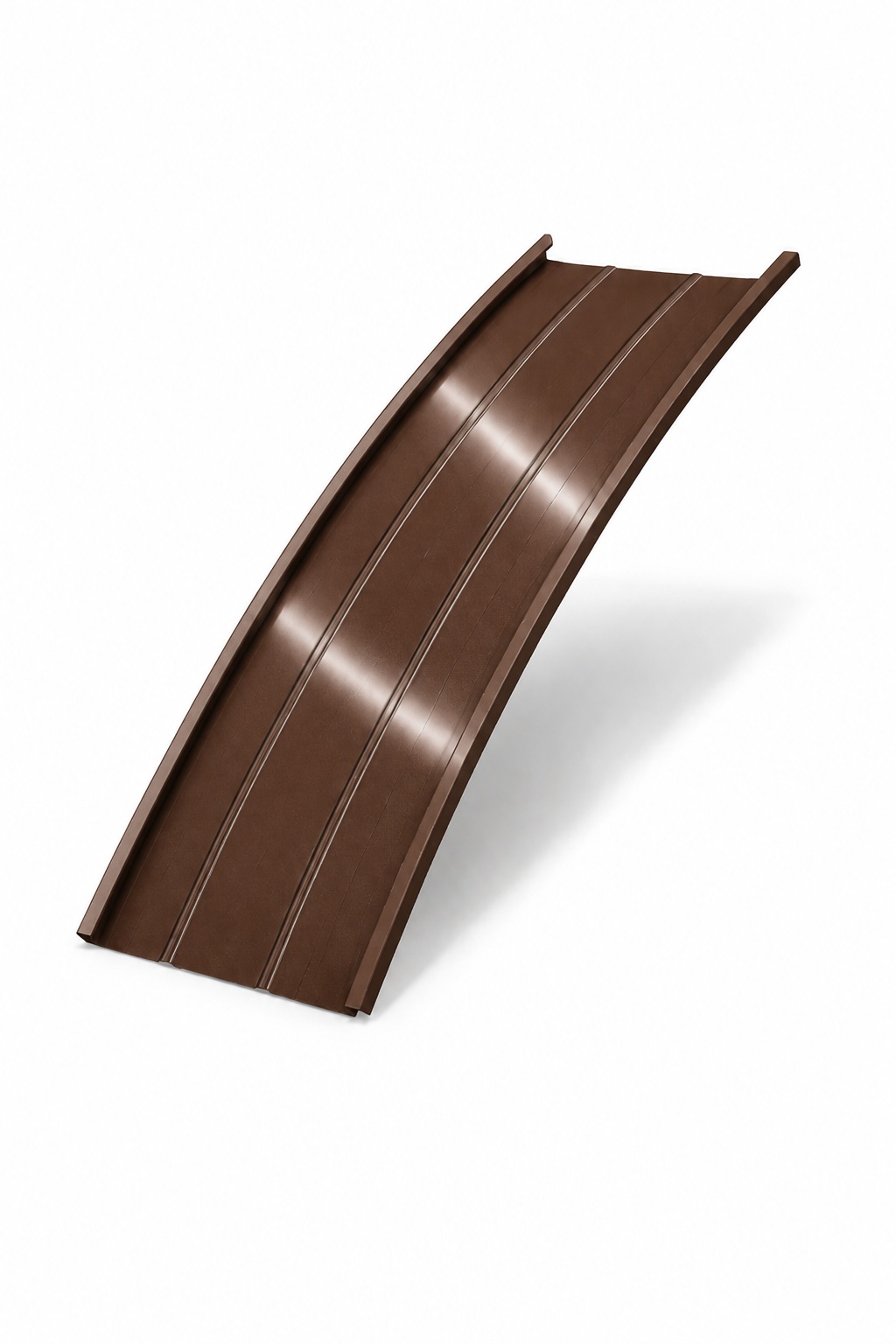

Арочный фальц — металлическая картина, которой на оборудовании придают радиусную форму. Продольные кромки соседних полос закрываются стоячим швом, фиксация выполняется кляммерами. Покрытие применяют в Москве для сводов и козырьков. Геометрию согласуют с настилом и направлением стока воды: без совпадения радиусов аккуратно соединить полотна трудно. Снеговые и ветровые нагрузки передаются на рассчитанное основание. Если меняется кривизна по длине покрытия, детали разбивают на отдельные группы и подписывают в ведомости.

Стальная основа

Для картин используют оцинкованную листовую сталь; конкретную толщину и марку подтверждают по спецификации.

Радиусная формовка

Кривизну задают по радиусу, стреле подъёма и длине дуги; допустимость изгиба проверяют для конкретной заготовки.

Область применения

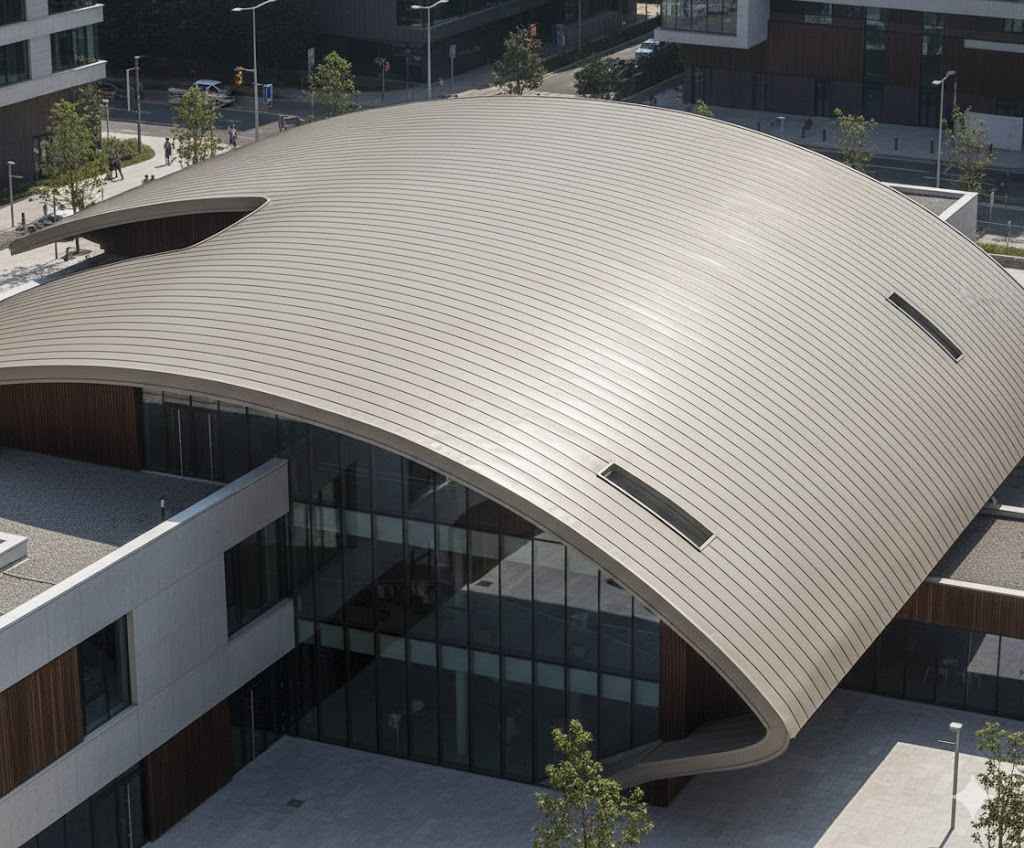

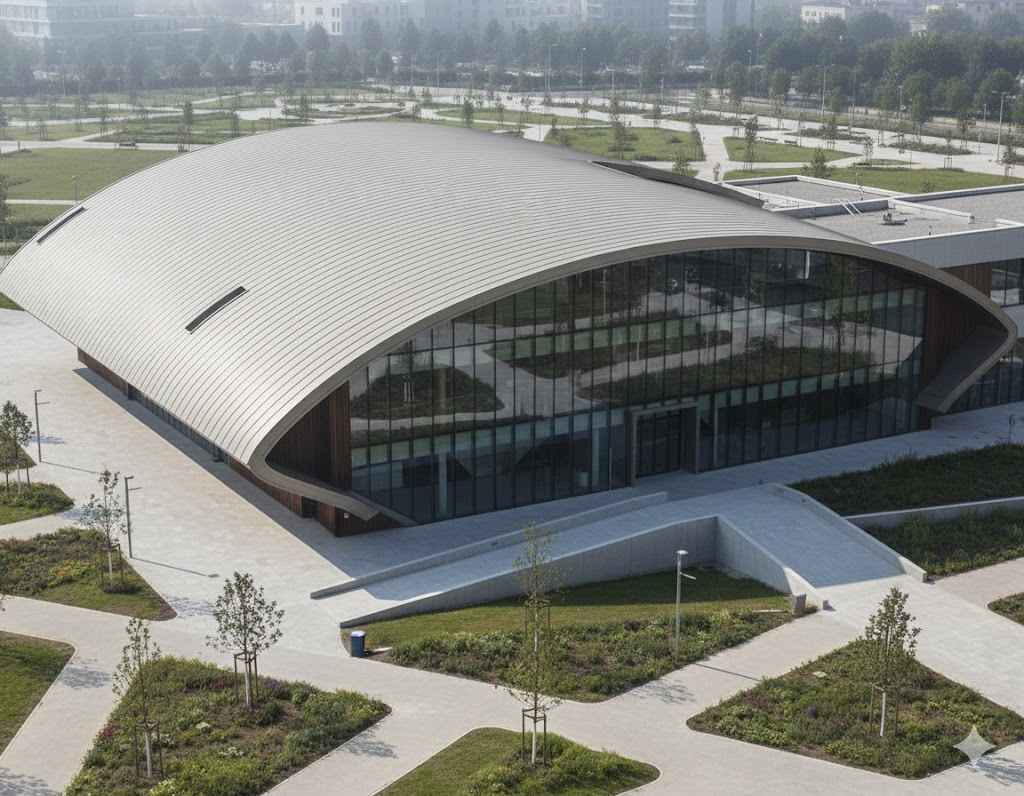

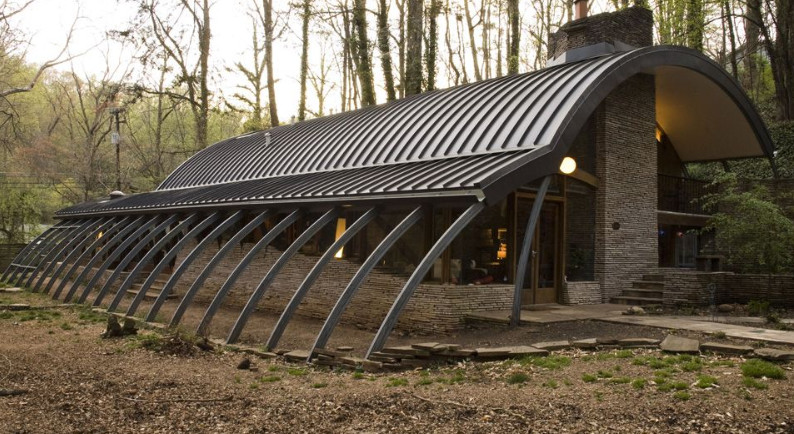

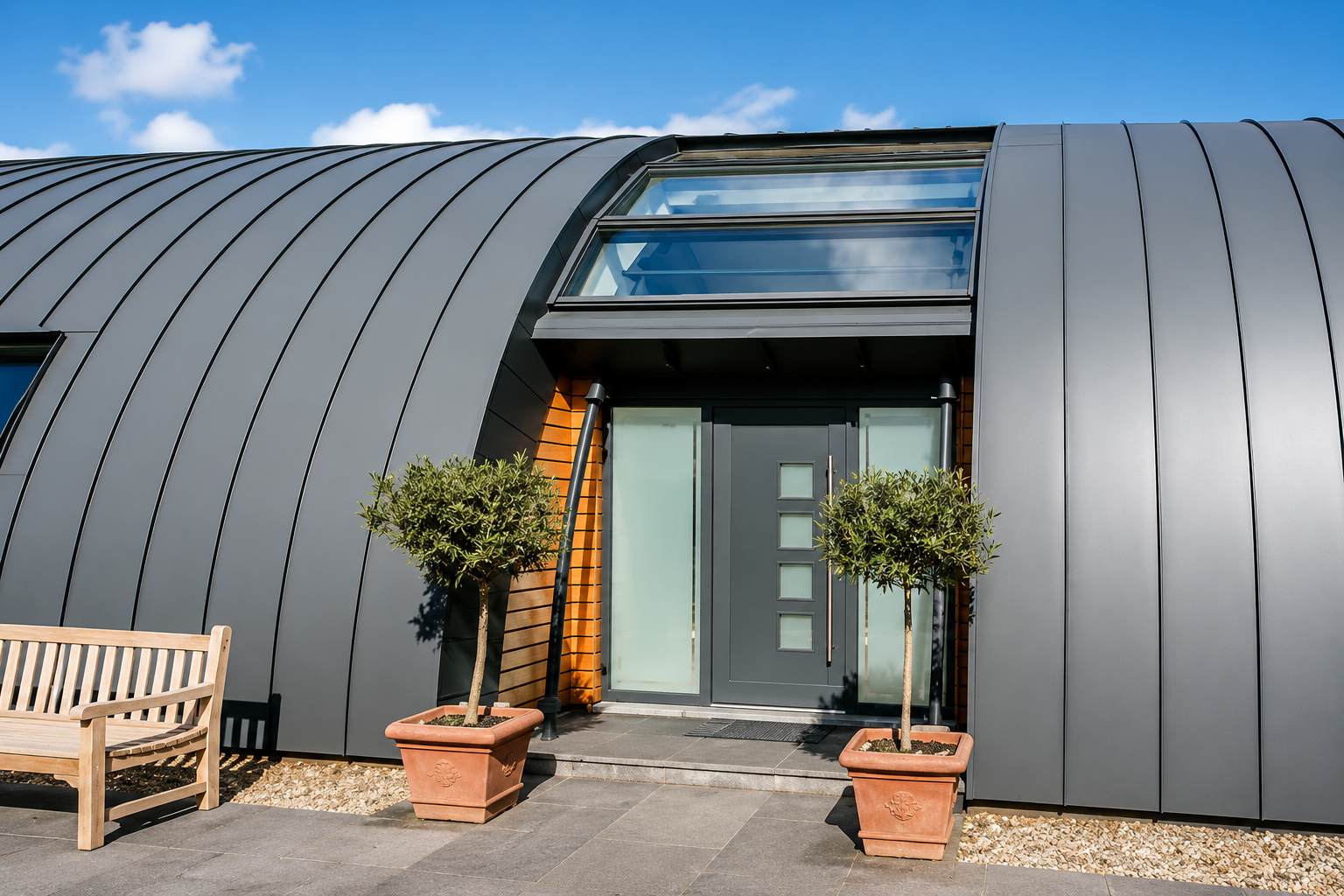

Кровлю устраивают на арочных павильонах, навесах, переходах, сводах и входных козырьках.

Исполнение картины

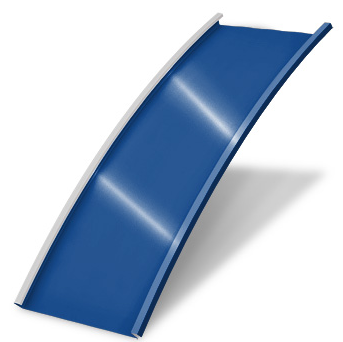

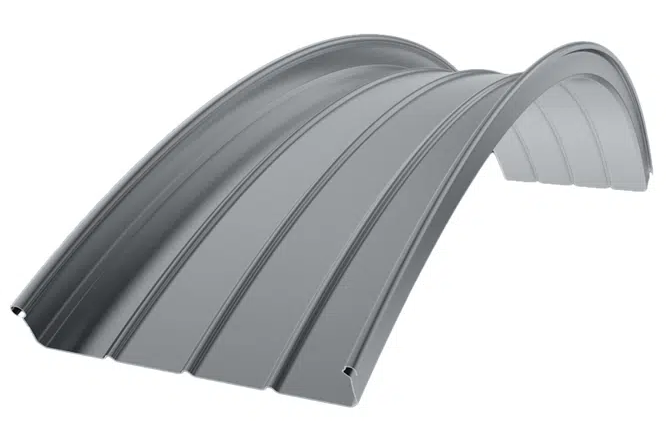

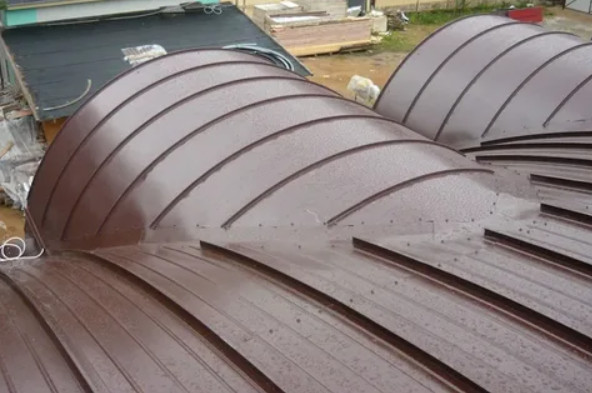

Гладкая картина даёт спокойную поверхность, профилированная добавляет продольный рельеф.

Скрытое крепление

Картины удерживаются кляммерами, закреплёнными на подготовленном основании.

Узлы примыкания

Карниз, торцы, примыкания к стенам и проходки оформляют отдельными деталями.

Осмотр кровли

После установки убирают стружку, осматривают соединения и места подрезки.

Перевозка дуг

Дуговые заготовки перевозят на подкладках, рассчитанных под их геометрию. Между деталями ставят мягкие прокладки, чтобы замки не тёрлись друг о друга. Длинные картины поддерживают по всей длине и не скручивают.

Ограничения

Полотно нельзя устанавливать на неровные опоры или изгибать сильнее допустимого для выбранной системы.

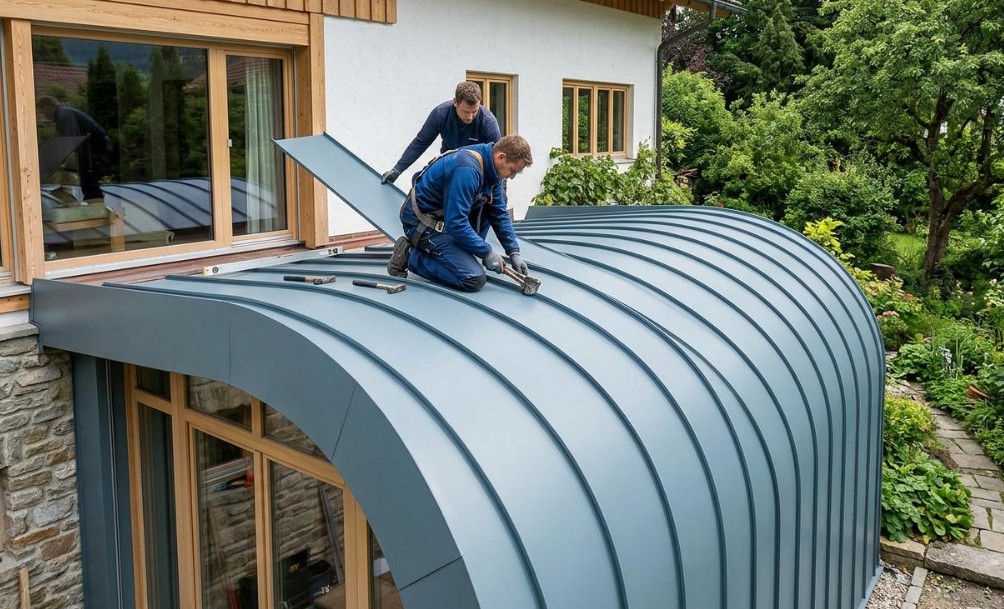

Подготовка комплекта для сводчатой кровли

Точная геометрия определяет расход заготовок, ровность швов и вид готового свода.

Измерение дуги

Снимают длину дуги, ширину покрываемого участка, расстояние между опорами и размеры карнизов.

Выбор исполнения

Сравнивают гладкую и профилированную поверхность, тип защитного слоя, цвет RAL и схему соединения.

Проверка основания

Сверяют форму фермы и настила, шаг опирания и места фиксации кляммеров.

Подбор кляммеров

Подвижные и неподвижные кляммеры выбирают по основанию и проекту температурных перемещений.

Доборные детали

Предусматривают карнизные и торцевые планки, фартуки примыканий, капельники и элементы проходок.

Контроль ведомости

Сверяют маркировку картин, радиусы, длины, направление укладки и состав поставки.

Как выбрать арочный фальц для кровли

До заказа проверьте геометрию, шов, основание и состав кровельного пирога.

Для открытого козырька важны аккуратные торцы и отвод воды с края, для большого пролёта — расчёт основания и температурных перемещений.

Гладкая картина создаёт спокойную поверхность, профилированная подчёркивает линии арки.

Оцинкованная сталь может иметь полимерный слой. Доступные оттенки уточняют по палитре RAL, в том числе 3005, 6005, 7024, 8017 и 9003.

По фотографии радиус не определяют: потребуется чертёж с размерами и сечениями.

Кривые или неодинаково расставленные прогоны вызывают локальное напряжение в шве.

Картины соединяют продольным стоячим швом, а поперечные соединения устраивают только по принятому узлу. При сравнении оболочек для сложного сооружения гофролист рассматривают отдельно: его схема опирания и соединений отличается.

Сталь не заменяет утеплитель. Для отапливаемого здания отдельно рассчитывают теплоизоляцию, парозащиту и вентиляцию.

Стоимость определяют геометрия дуги, объём, толщина стали, тип поверхности, сложность гибки, число нестандартных деталей и условия разгрузки.

Готовые прямые полотна не всегда можно переоборудовать под нужную арку. Для редких оттенков и нестандартной заготовки время подготовки согласовывают с менеджером до запуска.

Арочный фальц купить можно по спецификации: передайте схему свода, тип основания, требуемый цвет и перечень примыканий.

Длинные выгнутые заготовки требуют свободного подъезда, опорной площадки и продуманной схемы разгрузки.

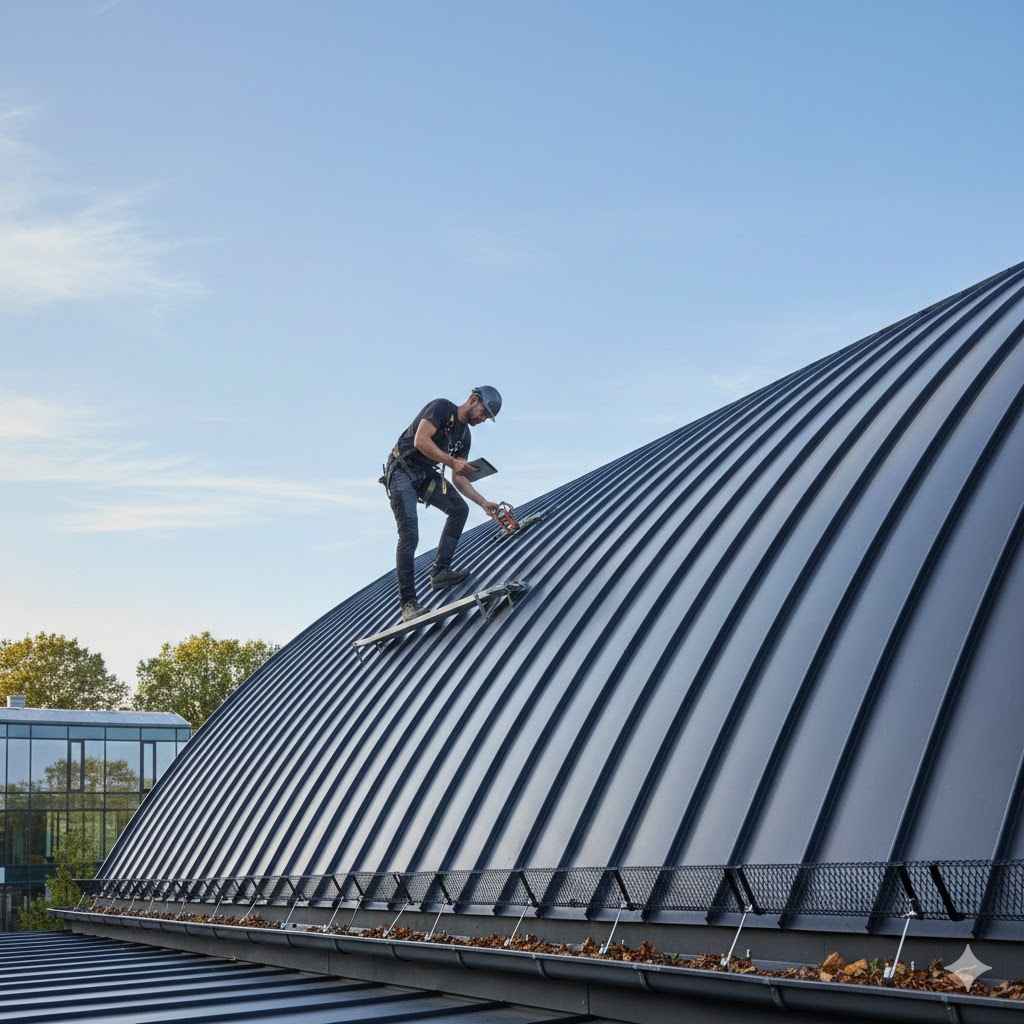

Перед закрытием замка проверяют совпадение дуг соседних картин и положение кляммеров. Особое внимание уделяют сопряжениям у стен, труб и переходов между разными участками свода.

На готовой крыше следят за чистотой карнизов, местами проходок и целостностью шва.

Ошибки возникают при неверном радиусе, притягивании прямых листов к дуге, жёсткой фиксации и плохо устроенных проходках.

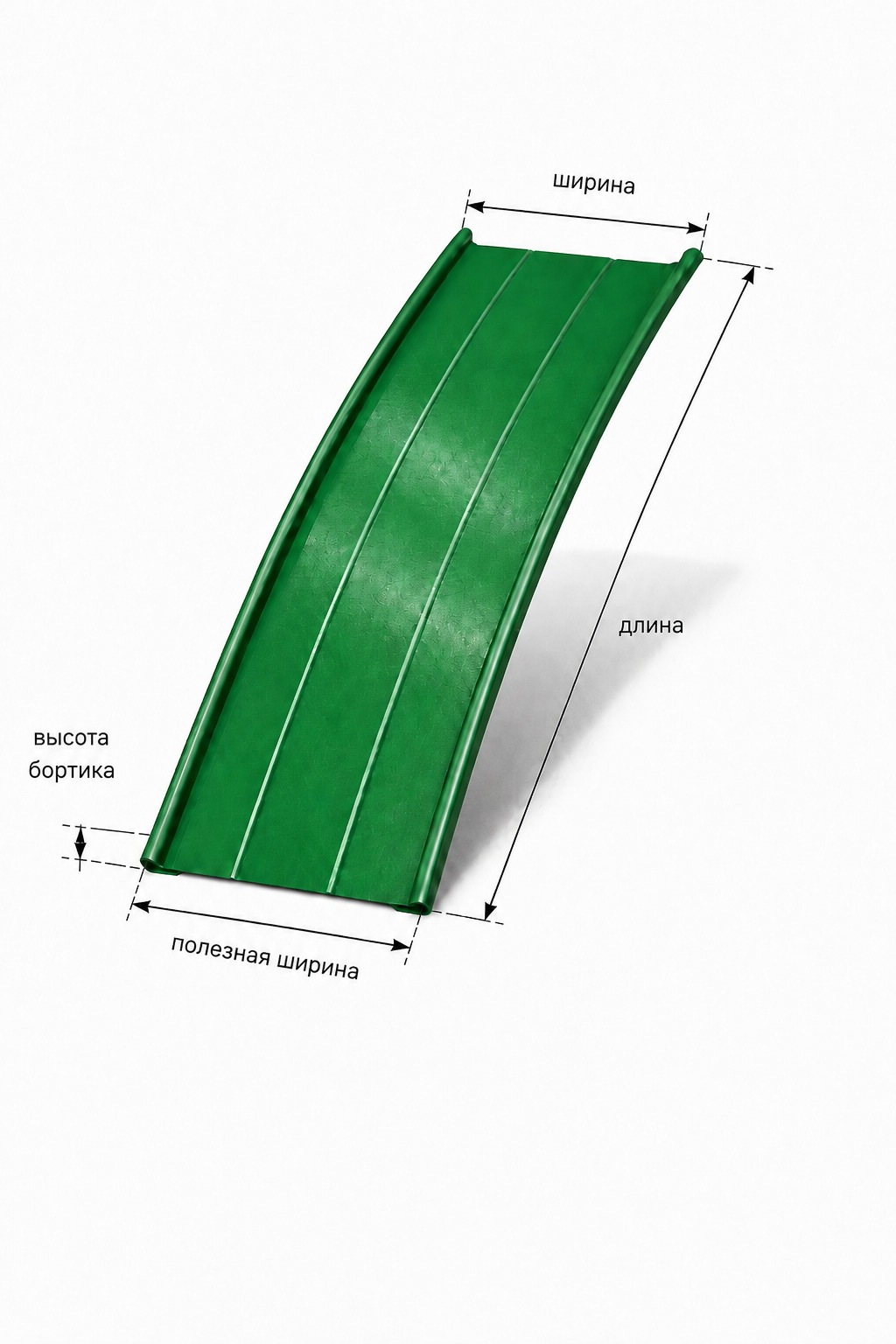

Параметры для спецификации

Размеры, марку металла и соединение фиксируют в проектной спецификации.

ПараметрЗначение
ТипРадиусная кровельная фальцевая картина
ОсноваОцинкованная сталь; марка по сертификату
Толщина металлаПо расчёту и выбранной системе; в каталоге представлены исполнения 0,45 мм
Рабочая / полная ширинаВ мм, по типу фальца и ширине заготовки
Длина, радиусПо геометрии дуги и возможностям оборудования
Высота профиляГладкая поверхность либо продольное профилирование; геометрия шва по системе
СоединениеСтоячий фальц, вариант закрытия по проекту
Покрытие, RALЦинк или полимерный слой; оттенок по палитре
ОснованиеПодготовленный настил или система прогонов по расчёту
Фиксация и шагКляммеры; расположение по нагрузкам и деталировке
ВесЗависит от толщины стали и площади картины
Утеплитель, теплопроводностьУ картины нет наполнителя; показатели кровельного пирога рассчитывают отдельно
ГерметизацияНа примыканиях и в особых швах согласно принятому узлу
Пожарные свойстваПо документации выбранной системы
ХранениеНа подкладках, с защитой от влаги и трения

Преимущества радиусных картин

Предварительный изгиб помогает выдержать непрерывную кривую на кровле.

Ровная линия свода

Не приходится с усилием подтягивать прямую полосу к дуге.

Швы без открытых винтов

Кляммеры скрыты под швом: на лицевой поверхности нет видимых рядов саморезов.

Умеренная масса

Металлическая облицовка относительно лёгкая, но прочность несущих конструкций проверяют отдельно.

Согласованный раскрой

Раскладку, направление швов, длину дуги и узлы можно согласовать до изготовления.

Разные архитектурные задачи

Материал подходит для сводчатых переходов, козырьков, павильонов и архитектурных вставок.

Стыковка с водоотводом

От карнизного выпуска зависит, как будет работать водосточная система: положение желоба, капельника и держателей определяют вместе с кровельной деталировкой.

Как оформить заказ

Порядок заказа радиусных кровельных картин для Москвы.

Чертёж и исходные данные

Передайте чертёж с радиусом, длиной дуги, типом основания и адрес объекта.

→

Проверка спецификации

Сверяем количество картин, толщину материала, полезную ширину, оттенок, соединение и особые узлы.

→

Гибка по радиусу

Выполняют формование по согласованной геометрии с проверкой защитного слоя.

→

Подготовка партии

Картины маркируют и перевозят на прокладках, защищающих дугу от деформации.

Частые вопросы

Ответы о радиусе, замке, утеплении и требованиях к опорам. Для объектов Москвы исходные параметры согласуют до изготовления партии.

Чем арочный фальц отличается от обычной фальцевой картины?

Арочная картина заранее изогнута, поэтому при её подборе важны радиус и точная форма замковых кромок.

Можно ли укладывать прямые картины на свод без гибки?

Принудительно притягивать неподходящий лист нельзя: он может пойти волной, перегрузить крепления или раскрыть шов.

От чего зависит стоимость радиусного покрытия?

На расчёт влияют радиус, длина картин, выбранная сталь, защитный слой, количество узлов и особенности доставки.

Что сверить при получении партии?

При приёмке сверяют радиус, длины, маркировку, количество и состояние швов. Отдельно осматривают замковые кромки: даже небольшая вмятина на сгибе мешает плотному закрытию шва.

Нужен ли утеплитель для такой крыши?

В отапливаемом здании утеплитель и парозащиту рассчитывают отдельно от металлической облицовки.

Когда требуется отдельный расчёт основания?

Для широких пролётов, слабых грунтов, высоких ветровых нагрузок и нестандартных опор обязателен инженерный расчёт. При подборе основания иногда рассматривают сваи, но их применимость определяют по грунтам и нагрузкам.
