Арочные сэндвич панели

Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL1014
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL5005
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL7024
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL8017
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL1015
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL7004
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL3005
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL7047
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL6005
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL9003
3047.38р./м2Без НДС: 3047.38р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL1018
3080.30р./м2Без НДС: 3080.30р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL5002
3080.30р./м2Без НДС: 3080.30р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL2004
3080.30р./м2Без НДС: 3080.30р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL6018
3080.30р./м2Без НДС: 3080.30р.
Арочные сэндвич-панели минеральная вата, ширина 1200 мм, толщина 10 мм, 0.5/0.5, RAL3011
3080.30р./м2Без НДС: 3080.30р.

Арочные сэндвич панели




Арочные сэндвич-панели в Москве — от 2933.72 р./м² | ПКММ

Арочные сэндвич-панели производство
в Москве

Арочные сэндвич-панели для утеплённых сводов ангаров, складов и павильонов. В Москве изготавливаем радиусные элементы по чертежу: учитываем пролёт, дугу, нагрузки и тип утеплителя. Минимальный заказ — 50 м².

от 2933.72 р./м²цена за квадратный метр
1–3 днясрок производства
4–5 днейдоставка по Москве
20 летгарантия на продукцию

КонструкцияРадиусная трёхслойная оболочка

Облицовки, утеплитель и геометрия дуги

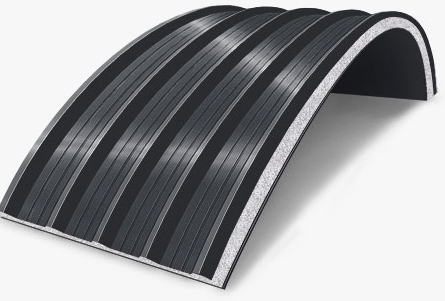

Арочная сэндвич-панель представляет собой изогнутый трёхслойный элемент: две стальные облицовки и теплоизоляционный сердечник. Конструкция образует свод без набора коротких прямых участков и уменьшает число сложных переходов.

Для неутеплённой наружной оболочки иногда выбирают гофролист, но он не заменяет готовую теплоизолирующую систему.

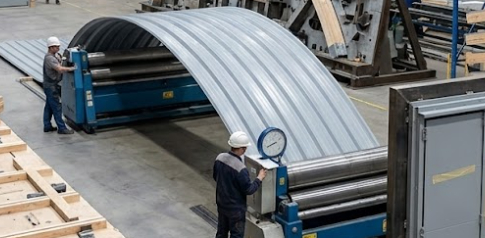

Производство продукта начинают после проверки радиуса, длины дуги, шага несущих элементов и снеговой нагрузки. Для Москвы важны схема водоотвода, герметичность продольного соединения и допустимая нагрузка на каркас.

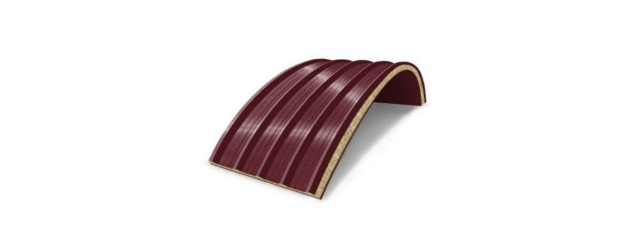

Иллюстрация из каталога ПКММ

Характеристики товара и данные для заказа

ПараметрЗначение
Тип изделиятрёхслойная арочная кровельная панель
Назначениеутеплённые своды, ангары, переходы, крытые площадки
Толщинапо теплотехническому расчёту; исполнения по серии
Номинальная ширинаварианты 1000 и 1200 мм; уточняется по серии
Рабочая ширинапо замковому профилю и паспорту изделия
Полная ширинапо каталогу выбранной модификации
Длина0,2–20 м по каталогу; гибка по согласованному радиусу
Толщина металла0,5/0,5 мм (наружная/внутренняя облицовка); иные варианты по заявке

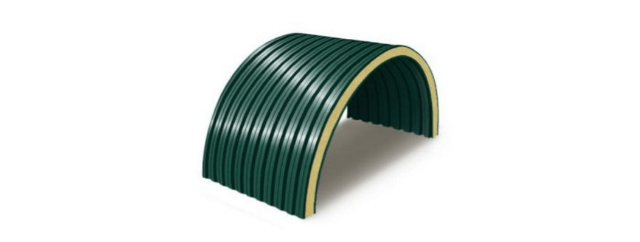

Сердечникминеральная вата, PIR, ППС или ППУ — по исполнению
Плотность утеплителяпо типу и паспорту выбранной партии
Теплопроводностьпо паспорту утеплителя; зависит от наполнителя
Защитный слойоцинкованная сталь с полимерной отделкой, в том числе полиэстер
Цвет RALпо согласованному оттенку и наличию
Марка сталипо сертификату применяемого проката
Высота профилязависит от исполнения облицовок
Радиус изгибаиндивидуально, с проверкой технологической возможности
Тип соединениязамковый продольный узел с уплотнением
Весрассчитывается по площади, облицовкам и сердечнику
Пожарные свойстваподтверждаются сертификатом выбранной конструкции
Температурный режимпо технической документации системы
Основаниерасчётные стальные арки, ригели или прогоны
Креплениесаморезы с EPDM-шайбой; длина по узлу
Шаг фиксациипо ветровой и снеговой нагрузке
Нахлёстпо схеме замка и поперечных соединений
Герметизациясовместимые ленты и герметики в проектных узлах
Хранениена ровных прокладках, с защитой пачек от осадков
Ограничениябез расчёта радиуса, пролёта и узлов не применять

Подготовка проекта

Расчёт арочной системы по чертежу

Перед установкой сверяют радиус каркаса и монтажную раскладку. Если рядом со сводом устраивают прямой скат, там может применяться профнастил, а переход проектируют с отдельной планкой и водозащитой.

  • Геометрия: сверяют стрелу подъёма, пролёт и шаг прогонов; дугу нельзя корректировать усилием при сборке.
  • Комплектность: до отгрузки проверяют уплотнители, фасонные детали, крепёж и схему стыков.

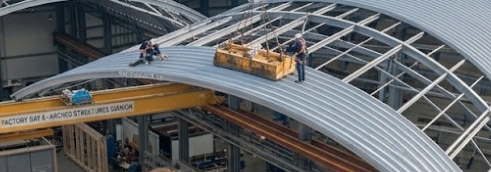

  • Установка и монтаж: элементы поднимают мягкими стропами и фиксируют к стальному основанию без перекоса замка.

Типичные ошибки — изменение радиуса на площадке, перетяжка саморезов, складирование без прокладок и незакрытые торцы утеплителя. В таких узлах появляются деформации и протечки.

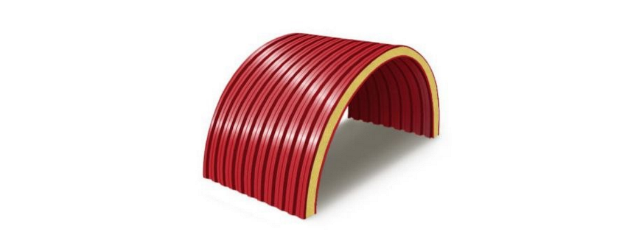

Иллюстрация из каталога ПКММ

ПрименениеДля каких сооружений выбирают радиусную кровлю

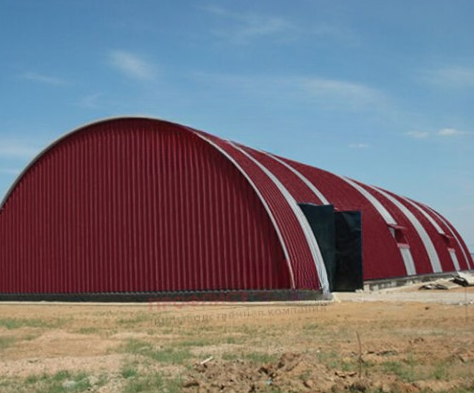

Тёплые ангары и склады

Радиусные панели закрывают утеплённые пролёты складов, логистических помещений и производственных зданий с арочной схемой.

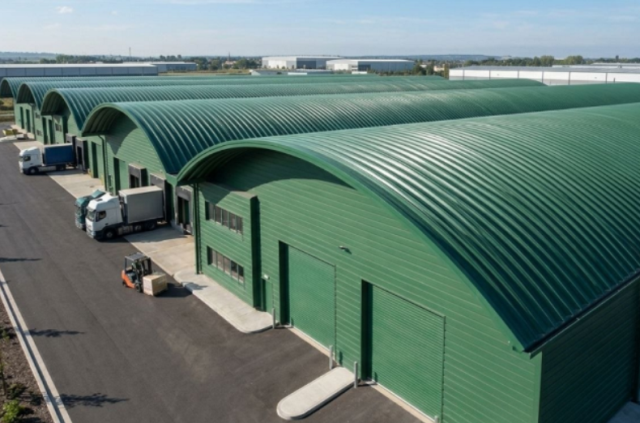

Сельхозкомплексы и сервисные боксы

Их используют в хранилищах, ремонтных помещениях и павильонах, где важны тепловой контур и водоотвод со свода.

Где такой вариант не подходит

Система не применяется без подтверждённого радиуса, расчёта опор и решения по пожарной безопасности. Для сложных проходок нужен отдельный узел.

Внешняя отделкаЦвета облицовок по каталогу RAL

RAL 3005 Винно-красный
RAL 6005 Зелёный мох
RAL 7024 Графитовый серый
RAL 8017 Шоколадно-коричневый
RAL 9003 Сигнальный белый
RAL 8019 Серо-коричневый
RAL 9005 Глубокий чёрный
RAL 3011 Коричнево-красный
RAL 5005 Сигнальный синий
RAL 7004 Сигнальный серый

Расчёт стоимостиЦена арочных сэндвич-панелей и комплектация

Стоимость материала

От 2933.72 р./м²; минимальная партия — 50 м². Радиус, утеплитель и фасонные изделия меняют итоговую смету.

Где заказать

Купить недорого напрямую от производителя можно после согласования геометрии и спецификации заказа.

Заказать по размерам

Принимаем чертёж с радиусом, длиной дуги, шагом опор, типом наполнителя и желаемым цветом.

Цена за объём с доставкой

Логистика зависит от длины изделий, объёма партии, транспорта и условий разгрузки в Москве.

Наличие

Доступность толщины, оттенка и сердечника подтверждается при проверке заявки.

Сроки производства и доставки

Изготовление — 1–3 дня, поставка — 4–5 дней, гарантия — 20 лет при соблюдении условий обращения.

Как выбрать исполнение для свода

Сначала определяют пролёт и радиус, затем рассчитывают утепление, несущую схему и водоотвод. Минеральную вату рассматривают с учётом требований к пожарной безопасности, полимерные сердечники — по теплотехнике и допустимым условиям работы.

На смежных скатах может использоваться фальцевая кровля, но примыкание к дуге требует отдельной схемы отвода воды и температурных перемещений.

Крепление, хранение и уход

Саморезы с EPDM-шайбой подбирают по толщине изделия и основанию. Замки очищают перед сборкой, предусматривают герметизацию примыканий и защиту открытых торцов. Шаг фиксации задаёт проектировщик.

Пачки размещают на подкладках под навесом. Стружку после сверления удаляют, места реза и царапины обрабатывают ремонтным составом. При осмотрах проверяют уплотнения и водоотвод.

Заказ арочных сэндвич-панелей

Комплектация

В комплект входят арочные элементы, торцевые планки, соединительные детали, уплотнения и саморезы по проекту.

Данные для расчёта

Нужны радиус, длина дуги, размеры здания, тип несущей системы, выбранный утеплитель и схема проёмов.

Изготовление и поставка

Элементы маркируют по раскладке. Перед отправкой согласуют габариты транспорта, подъезд и способ разгрузки.

Заявка на расчет

Регион поставки

Москва

Почта

info@pkmm.ru

Для расчёта достаточно чертежа свода и требований к утеплению.

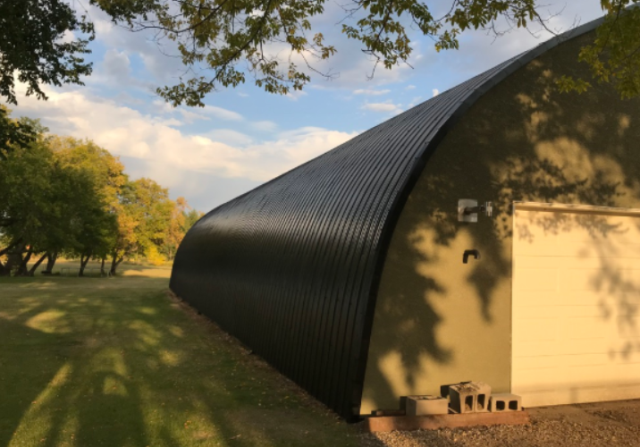

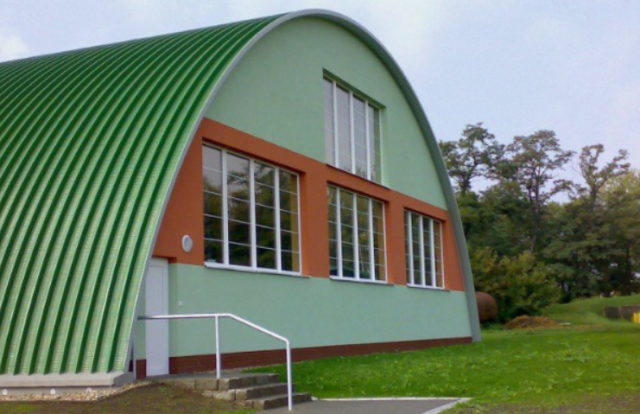

Реализованные решенияИзображения из каталога продукции

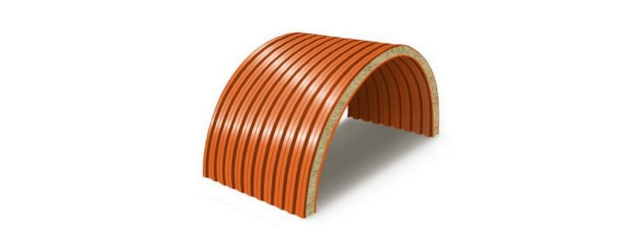

Иллюстрация из каталога ПКММ

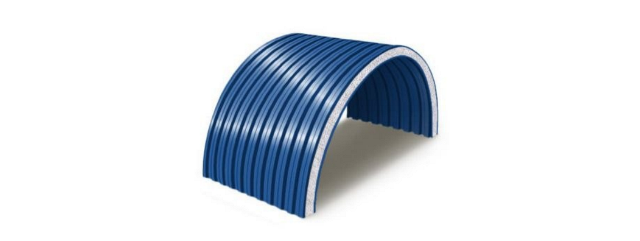

Иллюстрация из каталога ПКММ

Сопутствующие позицииДополнительно к кровельной системе

Крепеж

Подбор метизов, шайб и фиксаторов для стальных прогонов и отдельных узлов.

Подробнее

Доборные элементы

Торцевые и угловые планки закрывают кромки и оформляют примыкания свода.

Подробнее

КаталогДругие направления

Металлочерепица

Профилированные кровельные листы с защитным покрытием для устройства скатных крыш жилых, коммерческих и производственных зданий.

Подробнее

Токарные работы по чертежу

Детали для нестандартных опор, креплений и соединительных узлов.

Подробнее

Строительство быстровозводимых зданий под ключ

Каркасные решения для ангаров, складских и производственных помещений.

Подробнее

Ответы специалистовЧастые вопросы об арочных панелях

Где применяют арочные сэндвич-панели?

Для утеплённых ангаров, складов, сервисных боксов, крытых переходов и павильонов со сводчатым перекрытием.

Какие данные нужны для заказа в Москве?

Потребуются радиус, пролёт, длина дуги, утеплитель, сведения о каркасе, цвет и схема водоотвода.

Нужно ли герметизировать замки на дуге?

Да. Уплотнения предусматривают в продольных соединениях, торцах и примыканиях по проектной схеме.

Когда обязателен проектный расчёт?

При нестандартном пролёте, сложной нагрузке, проёмах в своде или особых требованиях к пожарной защите.
