Прогон Z-образный
Прогон Z-образный производство
в Московской области
Прогон Z-образный применяют как элемент несущей подсистемы кровель, стен и ограждающих конструкций. Изготавливаем продукцию для объектов Московской области по проектной спецификации.
КонструкцияZ-профиль для кровельных и стеновых систем
Для чего используют Z-образный прогон

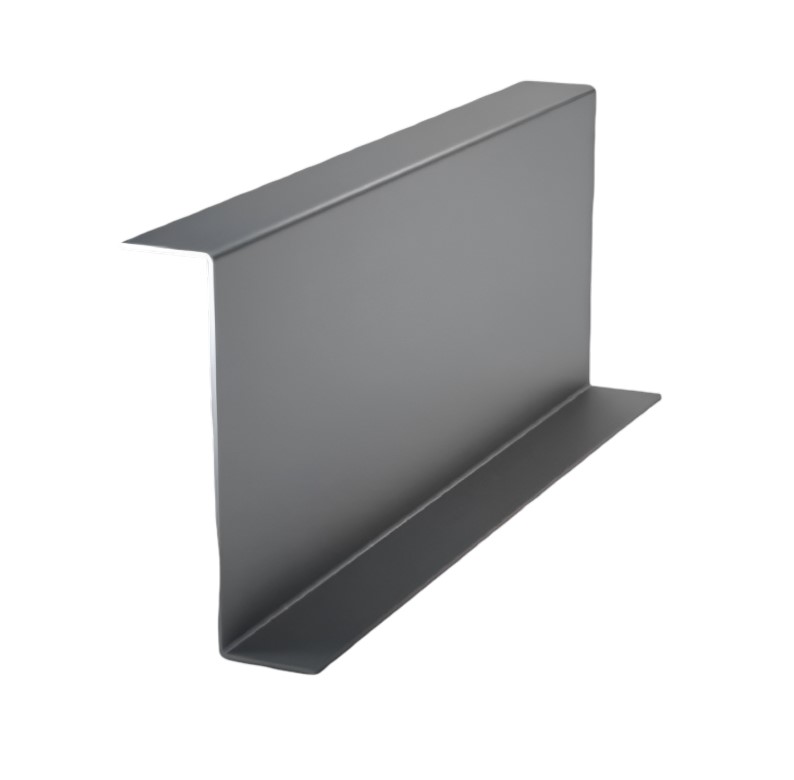

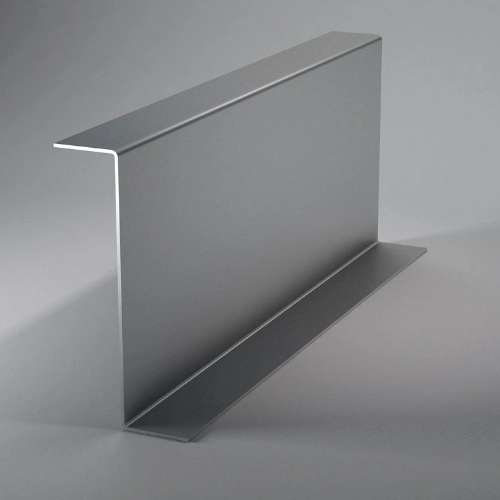

Z-прогон представляет собой холодногнутый стальной профиль, который включают в каркас как промежуточную опору для облицовки или кровельного настила. Z-образная геометрия удобна при устройстве протяженных рядов, поскольку схему соединений можно согласовать с расположением основных рам здания.
Профиль востребован при строительстве складов, ангаров, производственных корпусов и быстровозводимых сооружений. На одном объекте к прогонам может крепиться профнастил, стеновая облицовка либо элементы утепленной ограждающей системы.
При поэлементной сборке сэндвич-конструкции прогон формирует опорную часть каркаса. Его сечение, толщина заготовки, длина и расположение отверстий должны определяться расчетом, а не подбираться только по габаритам внешней облицовки.
| Параметр | Значение |
|---|---|
| Тип | холодногнутый Z-образный прогон |
| Назначение | кровельные и стеновые подсистемы, каркасы быстровозводимых зданий |
| Толщина | определяется проектом и расчетной нагрузкой |
| Ширина полок | по чертежу или спецификации заказчика |
| Длина | согласовывается по раскладке каркаса |
| Толщина металла | подбирается по несущей способности |
| Утеплитель | не входит в конструкцию прогона |
| Защитный слой | исполнение согласовывается при оформлении заказа |
| Цвет RAL | при необходимости определяется спецификацией |
| Марка стали | по проектным требованиям |
| Высота профиля | зависит от выбранного сечения |
| Соединение | по проектному узлу каркаса |
| Вес | зависит от длины, сечения и толщины заготовки |
| Основание | металлические рамы, балки и другие расчетные элементы каркаса |
| Минимальный заказ | 10 шт |
Подготовка заказа
Расчет Z-образного прогона по каркасу здания
Перед запуском партии проверяют сечение профиля, длину деталей, количество рядов, расстояние между рамами и расположение монтажных отверстий. Если в одном проекте применяется фальцевая кровля, узлы несущей подсистемы рассчитывают с учетом принятой кровельной схемы и способа передачи нагрузки.
- Сечение и толщина: выбираются по пролету, шагу рам, снеговой и ветровой нагрузке, массе облицовки и требованиям проекта.
- Отверстия и соединения: координаты перфорации необходимо согласовать до изготовления, чтобы профиль совпал с проектными узлами каркаса.

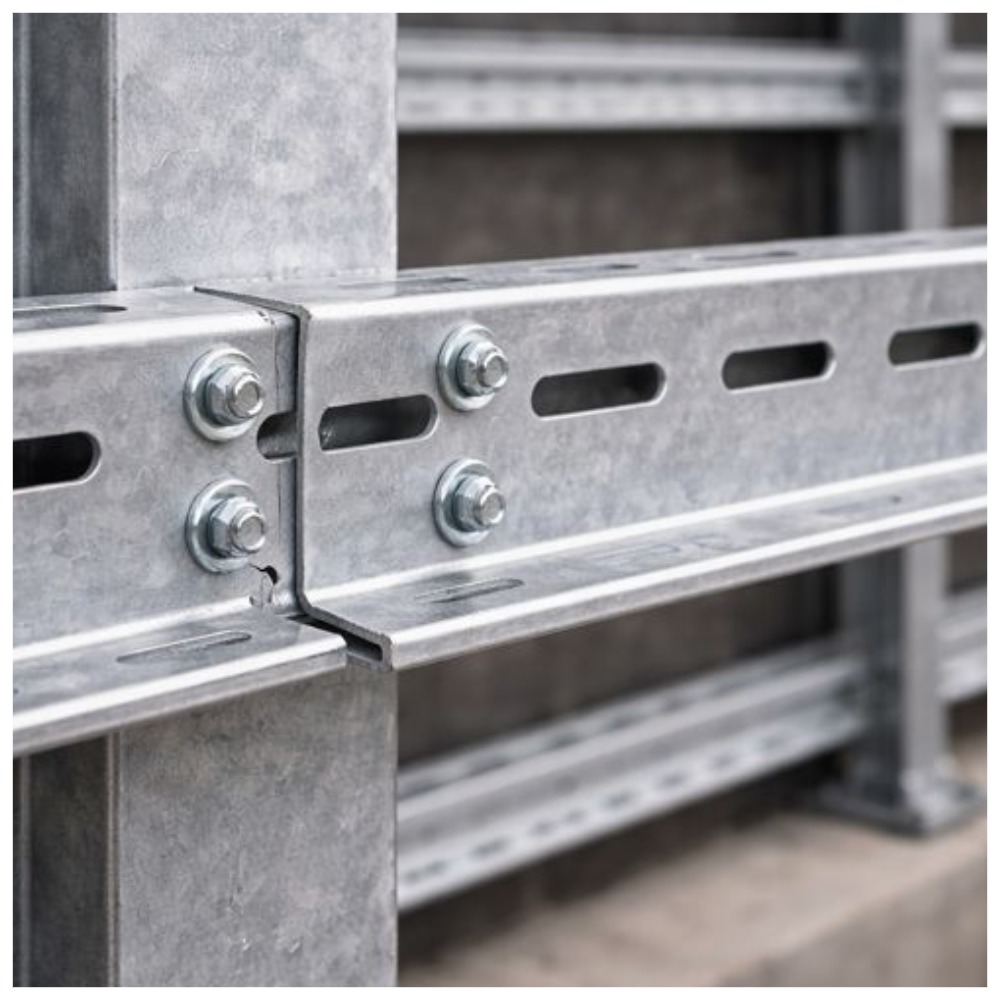

- Установка: элементы выравнивают относительно рам, временно фиксируют, проверяют положение и только после этого окончательно затягивают соединения.
Частая ошибка — заказывать профиль до окончательной проверки каркаса. Несовпадение межосевых расстояний или отверстий приходится компенсировать на площадке, что усложняет сборку и может ослабить расчетный узел.
Сфера использованияГде применяют Z-прогоны
Склады и производственные здания

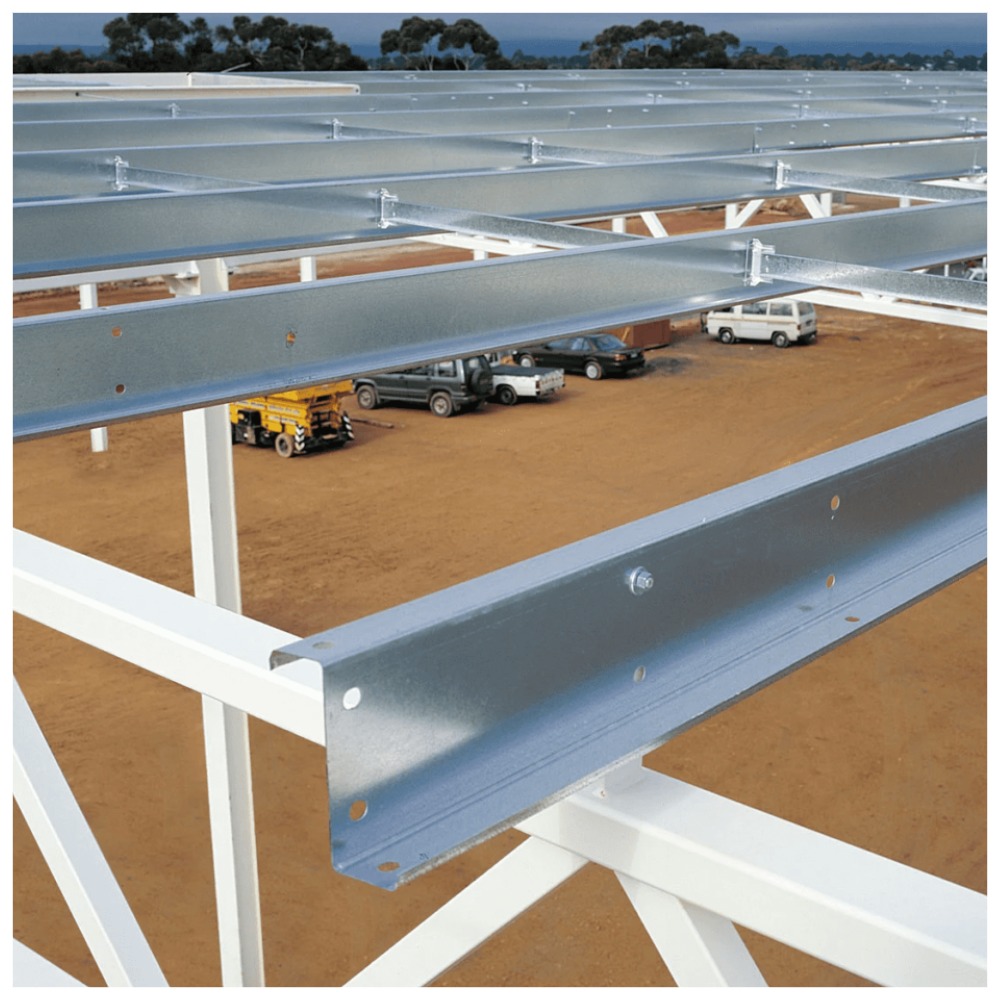

Профиль включают в кровельную либо стеновую подсистему между основными рамами, формируя основание для последующей установки наружного ограждения.
Поэлементные сэндвич-системы
При запросе «сэндвич панели поэлементной сборки монтаж» Z-прогон рассматривают как часть каркаса, к которому последовательно крепятся элементы многослойного ограждения.
Где профиль не подходит
Изделие нельзя назначать как самостоятельную замену основной раме без расчета несущей схемы. Нельзя также произвольно менять сечение или шаг опор после утверждения проекта.
Защитное исполнениеЧто согласуют при заказе
Расчет стоимостиОт чего зависит цена Z-образного прогона
Сколько стоит
Итоговую сумму определяют сечение, толщина заготовки, длина, количество изделий, перфорация и требования к защитному исполнению.
Где купить
Купить недорого напрямую от производителя можно по чертежу, ведомости металлоконструкций либо готовой спецификации с количеством и размерами деталей.
Сроки производства и доставки
Изготовление партии занимает несколько дней. Поставка по региону планируется на с учетом маршрута и условий приемки продукции.
Цена за объём с доставкой
Для крупной партии рассчитывают общий метраж, количество позиций, упаковку и транспорт. Длинномерные детали требуют предварительной проверки условий подъезда и разгрузки.
Наличие
Готовность конкретного исполнения зависит от спецификации и загрузки производства. Нестандартные сечения и индивидуальная перфорация выполняются под заказ.
Комплектация
В одну заявку удобно включать прогоны разных позиций, соединительные элементы и другие детали каркаса по общей ведомости.
Как выбрать прогон Z-образный металлпрофиль
Подбор начинают не с отдельного профиля, а с расчетной схемы здания. Проверяют расстояние между несущими рамами, предполагаемую нагрузку, расположение стыков, массу стеновой или кровельной системы и способ фиксации к основанию.
Если наружным материалом выбрана металлочерепица, конструкцию прогона увязывают с кровельным пирогом, обрешеткой и проектной схемой передачи нагрузки, а не рассматривают изолированно.
Перевозка, хранение и приемка
Перед разгрузкой проверяют маркировку пачек и распределяют позиции по участкам будущей сборки. Профили хранят на ровных подкладках, защищая от длительного контакта с водой, грунтом и загрязнениями.
При приемке контролируют геометрию, длину, состояние кромок и соответствие отверстий спецификации. Места механического повреждения защитного слоя необходимо обработать способом, предусмотренным документацией на используемое исполнение.
Заказ Z-образного прогона
Данные для производства
Для запуска нужны размеры сечения, длина, количество, схема отверстий, требования к стали и защитному исполнению.
Проверка узлов
До заказа желательно сверить профиль с рабочими чертежами каркаса, чтобы исключить несовпадение отверстий, опор и мест соединения.
Поставка на объект
Партия комплектуется по спецификации. Для длинномерных позиций заранее согласовывают возможность подъезда транспорта и безопасной разгрузки.
Заявка на расчет
Регион поставки
Московская область
Телефон
Почта
Расчет выполняется по чертежу, спецификации, ведомости металлоконструкций или исходным данным по каркасу
ПрименениеZ-прогоны в каркасных конструкциях
.jpg)
.jpg)
Сопутствующие позицииДополнительно к товару
Крепеж для металлического каркаса
Метизы выбирают по проектному соединению, толщине сопрягаемых деталей, типу основания и расчетному усилию в узле.
ПодробнееФасонные элементы
Доборные детали используют при устройстве кровельных и стеновых систем, примыканий, торцов и других узлов наружного контура здания.
ПодробнееКаталогДругие направления
Гофролист
Металлический материал для конструкций, где проектом предусмотрена профилированная облицовка или настил специальной геометрии.
ПодробнееТокарные работы по чертежу
Изготовление деталей для нестандартных соединений, элементов металлокаркаса, оборудования и специальных монтажных узлов.
ПодробнееБыстровозводимые здания
Каркасные объекты для складов, производств, мастерских, сельскохозяйственных комплексов и коммерческой инфраструктуры.
ПодробнееОтветы специалистовЧастые вопросы
Сечение выбирают расчетом по длине пролета, шагу основных рам, снеговым и ветровым воздействиям, массе ограждающей системы и принятой схеме соединений.
Нужны сечение, длина, количество, схема перфорации и требования проекта. Для нестандартной позиции желательно приложить чертеж или ведомость металлоконструкций.
Габариты облицовки учитывают при раскладке, но сечение и шаг прогонов определяются не только размерами элементов ограждения. Необходимо учитывать расчетную нагрузку и конструкцию основного каркаса.
Проблемы появляются при неверной ориентации деталей, смещении относительно осей, самостоятельном сверлении дополнительных отверстий, недостаточной фиксации и изменении проектного шага опор.
