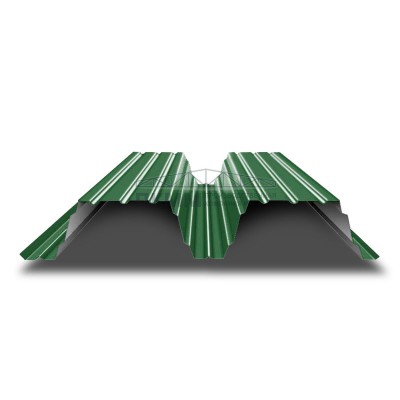

Профнастил Н200
ПРОФНАСТИЛ Н200 ДЛЯ МОНОЛИТНОГО ПЕРЕКРЫТИЯ В МОСКОВСКОЙ ОБЛАСТИ
Профнастил Н200 для монолитного перекрытия применяют как несъёмную опалубку в расчётной схеме железобетонной плиты. Цена — от 1130.15 ₽/м², производство — 48 часов, доставка по Московской области — 48 часов. Гарантия — 20 лет, минимальный заказ — 10 м².
Основание монолитной плитыКак Н200 работает в составе монолитной плиты

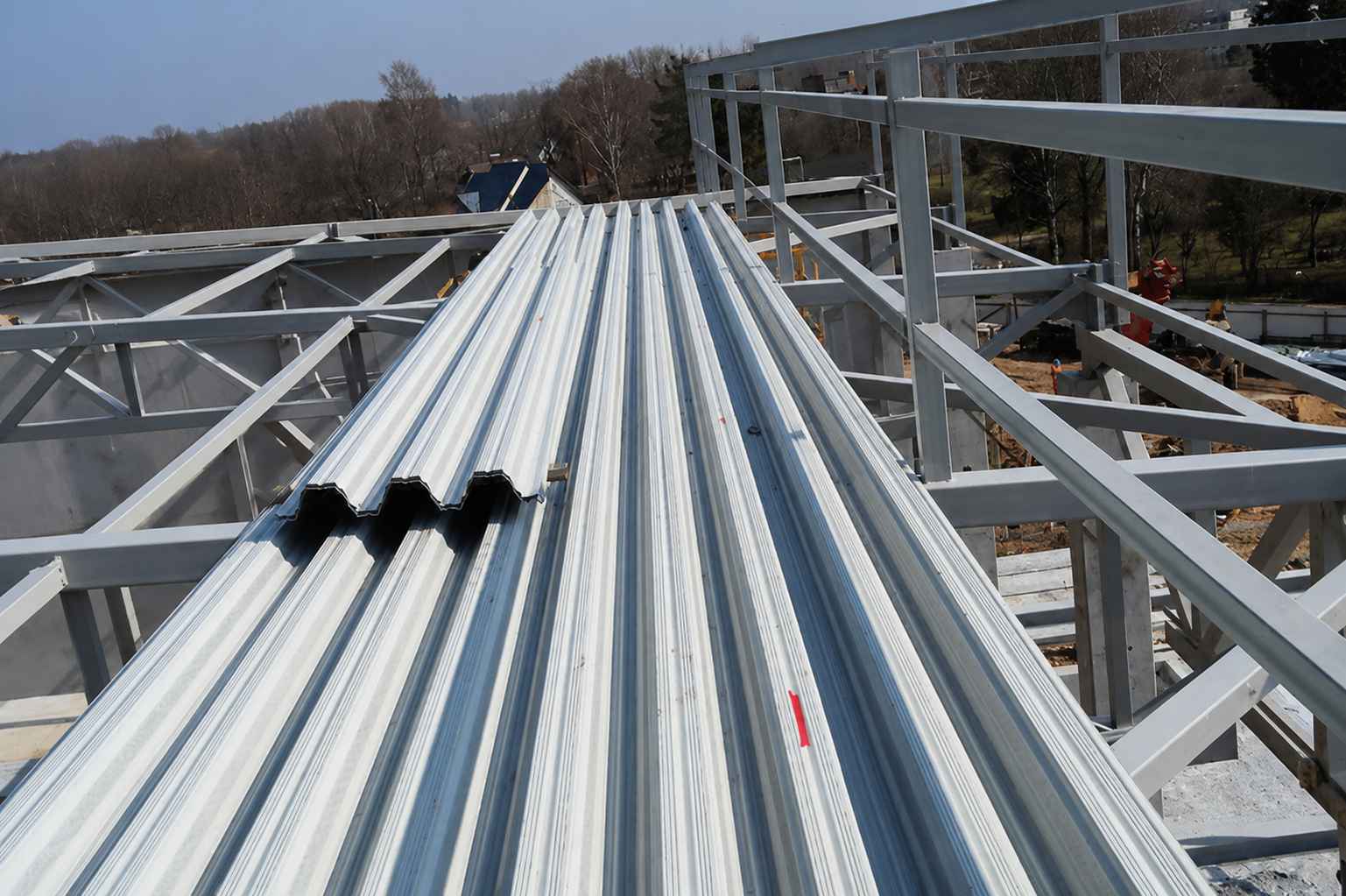

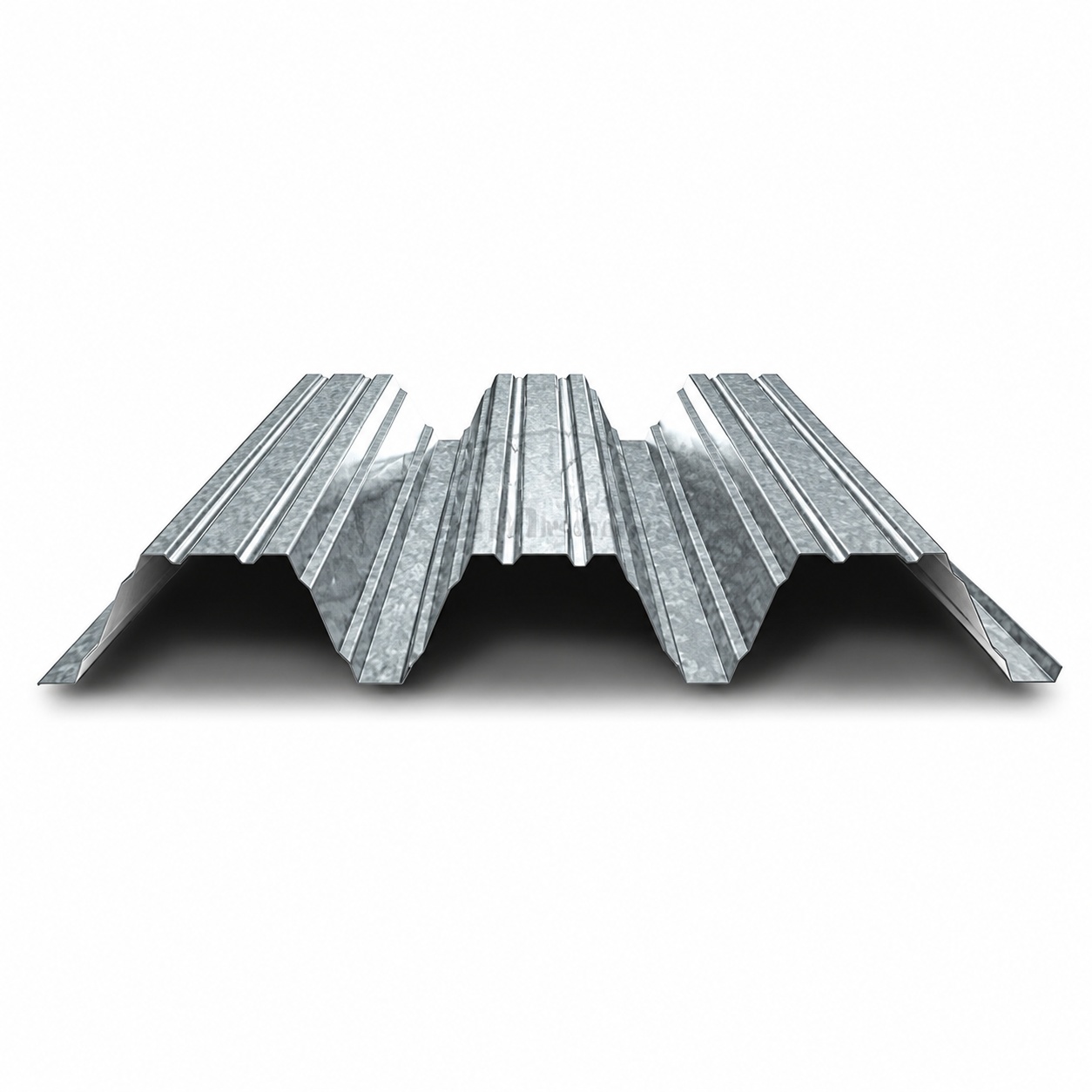

Профнастил Н200 для монолитного перекрытия раскладывают по несущим балкам до установки арматуры. Высокое ребро образует жёсткое основание под бетон и после набора прочности остаётся нижней частью конструкции.
Такое решение уменьшает объём временной опалубки, ускоряет подготовку захватки и упрощает работу на больших площадях. Допустимый пролёт назначает проектировщик с учётом марки стали, толщины листа, массы свежего бетона, арматурного каркаса и временных нагрузок.
Н200 рассматривают для производственных корпусов, складских зданий, многоуровневых парковок и объектов с крупной балочной клеткой. До заказа проверяют возможность подачи длинномерных пакетов, грузоподъёмность крана и свободную зону разгрузки.
Для подготовки спецификации нужны планы КМ и КЖ, расстояния между опорами, расположение проёмов, границы бетонирования и направление укладки. На этой основе составляют карту раскроя и очередность отгрузки.
Стальную заготовку формуют на профилирующей линии, контролируют высоту рёбер и режут по проектной ведомости. Каждую позицию маркируют по участку или оси, поэтому листы подают на нужную захватку без лишней сортировки.
_11zon.jpg)
Расчёт до запуска линииКакие данные нужны для изготовления профнастила Н200
Площади перекрытия недостаточно для выпуска партии. До запуска сверяют балочную сетку, опоры, проёмы, захватки и маршрут подачи пакетов.
- План перекрытия: передайте оси, размеры захваток, границы опор, вырезы и ориентацию продольных рёбер.
- Расчётная схема: укажите массу свежей смеси, временные воздействия и необходимость промежуточных стоек.
- Производственное задание: зафиксируйте толщину, защитный слой, RAL, длины и маркировку.
Нельзя менять направление рёбер, уменьшать опирание или размещать поперечное соединение в пролёте без согласования: при бетонировании это меняет расчётную схему настила.
Паспортные сведенияРабочие данные профиля Н200
| Тип изделия | холодногнутый стальной настил марки Н200 |
| Назначение | нижняя опалубочная поверхность рассчитанной плиты |
| Толщина изделия | равна номиналу исходной заготовки |
| Рабочая ширина | значение уточняется по профилограмме производителя |
| Полная ширина | значение уточняется по профилограмме производителя |
| Длина | по ведомости проекта и возможностям транспортировки |
| Толщина металла | значение подбирается расчётом по пролёту и нагрузке |
| Тип утеплителя | отсутствует: изделие однослойное |
| Плотность утеплителя | не относится к однослойному листу |
| Теплопроводность | не нормируется для отдельного стального листа |
| Покрытие | цинковое или полимерное |
| Цвет RAL | по палитре доступной стали |
| Марка стали | по сертификату партии и проекту |
| Высота профиля / волны | 200 мм; геометрия поперечного сечения — по профилограмме производителя |
| Тип замка / соединения | боковой нахлёст по волне; поперечный шов — на опоре |
| Вес | зависит от толщины и габаритов позиции |
| Пожарные характеристики | сталь негорючая; огнестойкость задают для всей плиты |
| Диапазон эксплуатации | по влажности, температуре и коррозионной категории |
| Основание для крепления | рассчитанные стальные или железобетонные балки |
| Тип крепежа | винты, анкеры либо сварные фиксаторы по чертежу |
| Шаг крепления | по опорам и нагрузке на стадии заливки |
| Нахлёст | боковой — по крайней волне; поперечный — над балкой |
| Герметизация | по проекту, при риске вытекания цементного молочка |
| Условия хранения | на ровных подкладках, без контакта с грунтом и влагой |
| Ограничения по применению | не применять без расчёта пролётов и стадии бетонирования |
Объекты и рабочие задачиГде профиль Н200 оправдан расчётной схемой
Многоуровневые парковки
При регулярной балочной клетке проще разбить площадь на карты и организовать последовательную заливку.
Логистические и цеховые корпуса
Высокое ребро используют там, где проектом предусмотрены значительные пролёты и большой объём бетонной смеси.
Надстройки и реконструкция
Поштучная маркировка помогает подавать позиции через ограниченные монтажные зоны при реконструкции.
Здания со смешанной схемой
Для ограждающего контура здания можно использовать сэндвич панели, а несущую плиту по Н200 рассчитывают как самостоятельный конструктивный узел.
Нижняя поверхность и защита сталиКак выбрать исполнение для открытого низа
Заказ, производство и логистикаУсловия покупки Н200 в Московской области
Расчёт стоимости
Цена начинается от 1130.15 ₽/м². Итоговая сумма зависит от толщины стали, защитного слоя, длины позиций, объёма партии и адреса объекта. Гарантия — 20 лет.
Проверка проката перед счётом
До счёта проверяем наличие стали, доступный RAL и окно линии.
Чтобы купить недорого напрямую от производителя, передайте общую ведомость длин: это уменьшит обрезки.
Выпуск и отправка на объект
Минимальный заказ — 10 м². Производство занимает 48 часов, доставка по Московской области — 48 часов после готовности партии.
Для длинных пакетов заранее согласуют машину, пропуск, кран и место разгрузки.
Что включить в поставку
По чертежам добавляют фиксаторы, ленту, контурные планки, торцевые вкладыши и маркировку.
Материалы для вспомогательных зон
Для ограждений оборудования и ненесущих вставок подходит гофролист, однако подменять им расчётное основание железобетонного перекрытия недопустимо.
Основные заказчики
Заказчиками выступают генподрядчики, заводы металлоконструкций, монолитчики и комплектаторы.
Раскладка по балочной клетке
Первую позицию выставляют от оси, проверяют опирание и фиксируют. Остальные совмещают по крайней волне без растягивания. Проходы рабочих задают в ППР.
При выборе учитывают расход по рабочей ширине, подрезку, временные опоры и подачу. Толстая сталь не исправляет ошибочную схему.
Подача смеси без локальной перегрузки
Смесь распределяют полосами без локальных куч. Арматуру и закладные ставят по КЖ, открытые торцы гофр закрывают вкладышами.
Когда Н200 применять нельзя
Н200 нельзя назначать как самостоятельное готовое перекрытие без бетона и арматуры, укладывать на неподготовленные опоры либо применять в агрессивной среде без подтверждённой антикоррозионной защиты.
Приёмка, складирование и осмотр
Пакеты кладут на ровные подкладки и защищают от конденсата. До заливки осматривают рёбра, опоры, соединения, стойки и чистоту поверхности.
После набора проектной прочности низ плиты очищают, а глубокие царапины закрывают ремонтной эмалью.
Ошибки: толщина без расчёта, короткое опирание, шов в пролёте, абразивный рез, куча смеси и раннее снятие стоек.
Как получить расчёт и запустить производство
Направьте комплект чертежей
Приложите КМ/КЖ, ведомость листов, шаг балок, толщину плиты, нагрузки и адрес.
Проверьте смежные инженерные узлы
Если перекрытие примыкает к открытой площадке, водосточная система подбирается отдельно с учётом уклонов, воронок и выпусков.
Согласуйте ведомость поставки
В предложении фиксируют марку, толщину, раскрой, количество, пакеты, комплект и перевозку.
Передайте данные инженеру
Регион поставки
Москва, Новая Москва и районы Московской области
Связаться с отделом продаж
Электронная почта
Добавьте балочную схему, перечень длин и сведения о разгрузке

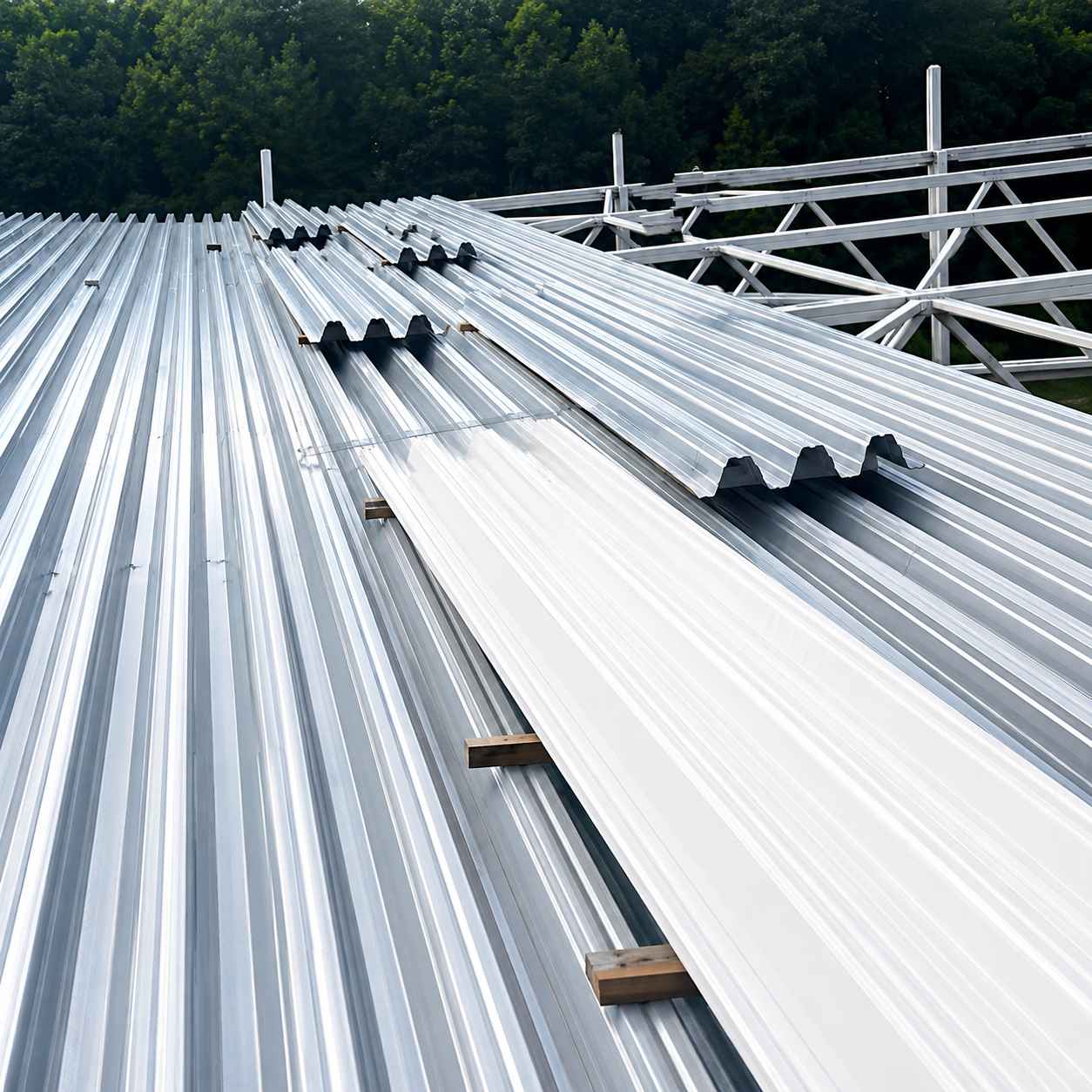

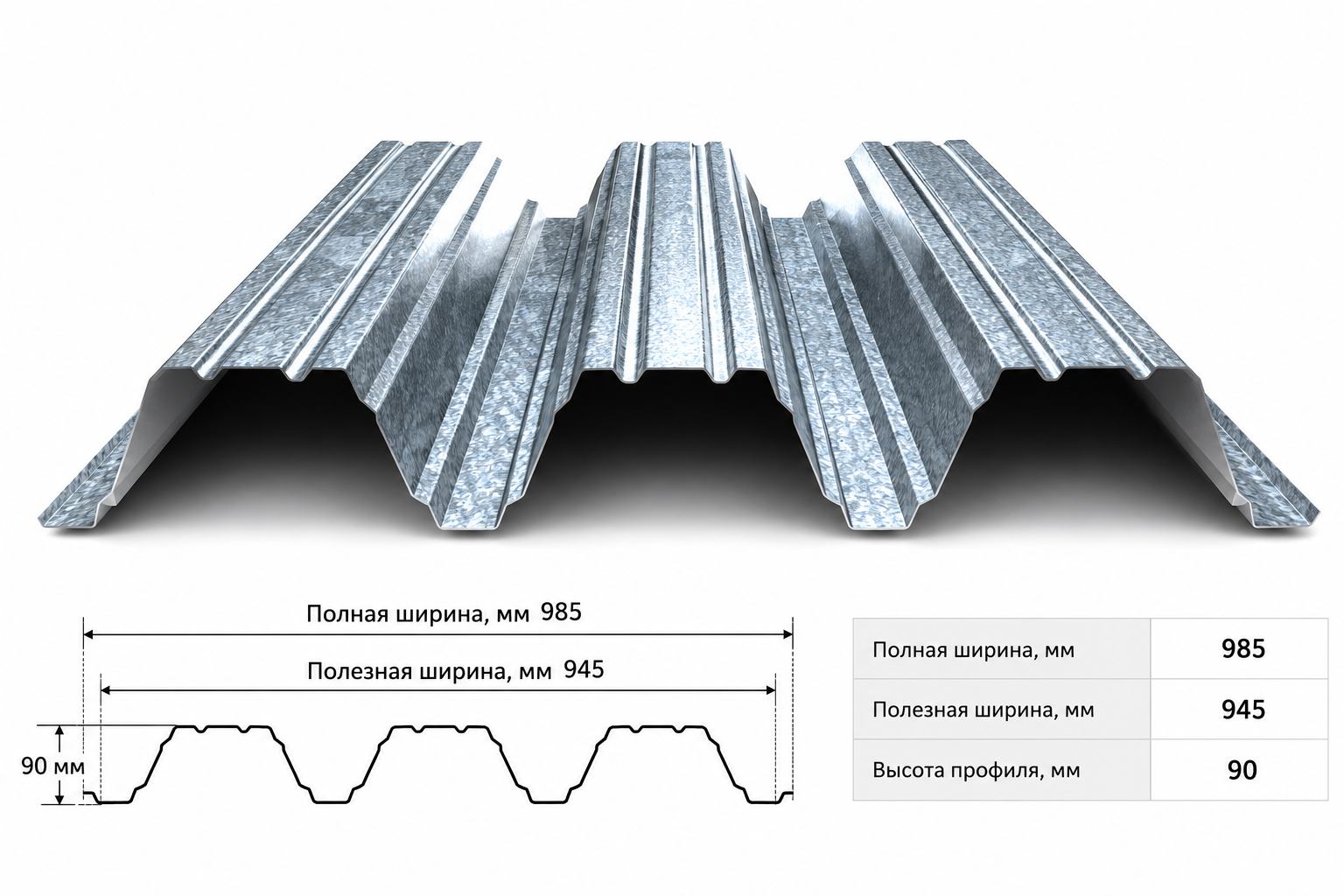

Устройство плит по профилированному основанию
.jpg)
Дополнительно к товару
Смотрите также
Профнастил Н75 для монолитного перекрытия
Несущий профлист высотой 75 мм для устройства несъёмной опалубки, железобетонных перекрытий и прочных межэтажных настилов.
ПодробнееПрофнастил Н80А для монолитного перекрытия
Несущий профиль высотой 80 мм для формирования опалубочного настила и устройства монолитных перекрытий по металлическим балкам.
ПодробнееПрофнастил Н114 для монолитного перекрытия
Высокий несущий профлист для перекрытий с увеличенными расчётными нагрузками, значительными пролётами и большим объёмом бетонной смеси.
ПодробнееОтветы инженераВажные вопросы перед закупкой Н200
В расчёт входят толщина стали, вид защиты, длины позиций, полезная площадь, комплектующие и транспортная схема.
Нет. Даже на похожих объектах отличаются пролёты, толщина плиты, схема армирования, временные нагрузки и длина опорной площадки.
Решение указывают в рабочих чертежах. Для удержания цементного молочка используют уплотнительную ленту, подходящий герметик или профильные вкладыши.
Сначала сопоставляют маркировку с ведомостью, затем контролируют количество, длину и состояние рёбер. Смятые кромки и глубокие царапины фиксируют до разгрузки.
