Н114ПГ для бескаркасных ангаров в Московской области
Цена от 2 502,91 руб./м². Производство — 1–3 дня. Доставка по Московской области — 2–5 дней. Гарантия — 15 лет. Минимальный заказ — 50 м².
Арочный профнастил Н114ПГ для бескаркасных ангаров — стальной несущий лист, заранее изогнутый вдоль длины. По расчёту дуги формируют самонесущий свод без внутренних колонн и ферм. Для подбора комплекта понадобятся ширина пролёта, подъём дуги, длина здания и сведения об основаниях. Передайте эскиз: проверим раскладку, сечения и состав узлов. В расчёт также включают тип ворот, предполагаемые подвесы и требования к внутреннему микроклимату. Эти условия влияют на выбор оболочки ещё до выпуска первой карты.
Получить консультациюН114ПГ: как работает бескаркасная оболочка
Н114ПГ — стальной лист с гофром 114 мм, изогнутый вдоль длины. В бескаркасной схеме соседние полосы образуют несущую оболочку, передающую усилия на опоры и фундамент. Конструкцию рассчитывают целиком: важны радиус, стыки, толщина основы и торцевые проёмы. Изменение кривизны влияет на высоту свода и полезный объём ангара.
Что несёт нагрузку
Несущая способность оболочки определяется расчётом, а не только маркой профиля.
Продольный изгиб
Радиус согласуют по пролёту, стреле подъёма и проектному очертанию свода.
Назначение сооружения
Применение: складские боксы, сельхозукрытия, мастерские и хозяйственные ангары.
Сталь и рельеф
Оцинкованная основа бывает с полимерной отделкой; жёсткость проверяют расчётом.
Продольные соединения
Продольные узлы выполняют по проекту, обеспечивая прилегание и защиту от воды.
Опирание арки
Распор арки передают рассчитанным опорам; анкеровку определяет конструктор.
Контроль покрытия
Осматривают гофры и кромки, повреждения защитного слоя устраняют до сборки.
Перевозка деталей
Дуги перевозят на ложементах, исключая смещение и повреждение замковых кромок.
Ограничения решения
Тяжёлое оборудование и большие проёмы требуют отдельного расчёта.
Что подготовить перед изготовлением Н114ПГ
Проектные исходные данные помогают избежать подгонки дуг на площадке и лишних соединений. На подготовительном этапе отдельно уточняют, нужны ли технологические проходки, световые вставки или усиления вокруг воротных проёмов.
Габариты здания
Укажите пролёт, длину корпуса, высоту свода, габариты ворот и проездов.
Снег и ветер
Учитывают районные нагрузки, снеговые мешки и ветровое воздействие.
Проверка геометрии
Сверяют радиус, длину дуги, отметки опор и допуски соседних карт.
Основание и анкеры
Проверяют передачу усилий на фундамент и положение закладных деталей.
Защитный слой
Отделку выбирают по влажности, коррозионной среде и внешнему виду.
Ведомость элементов
Карты нумеруют, фиксируют схему подъёма, метизы и торцевые детали.

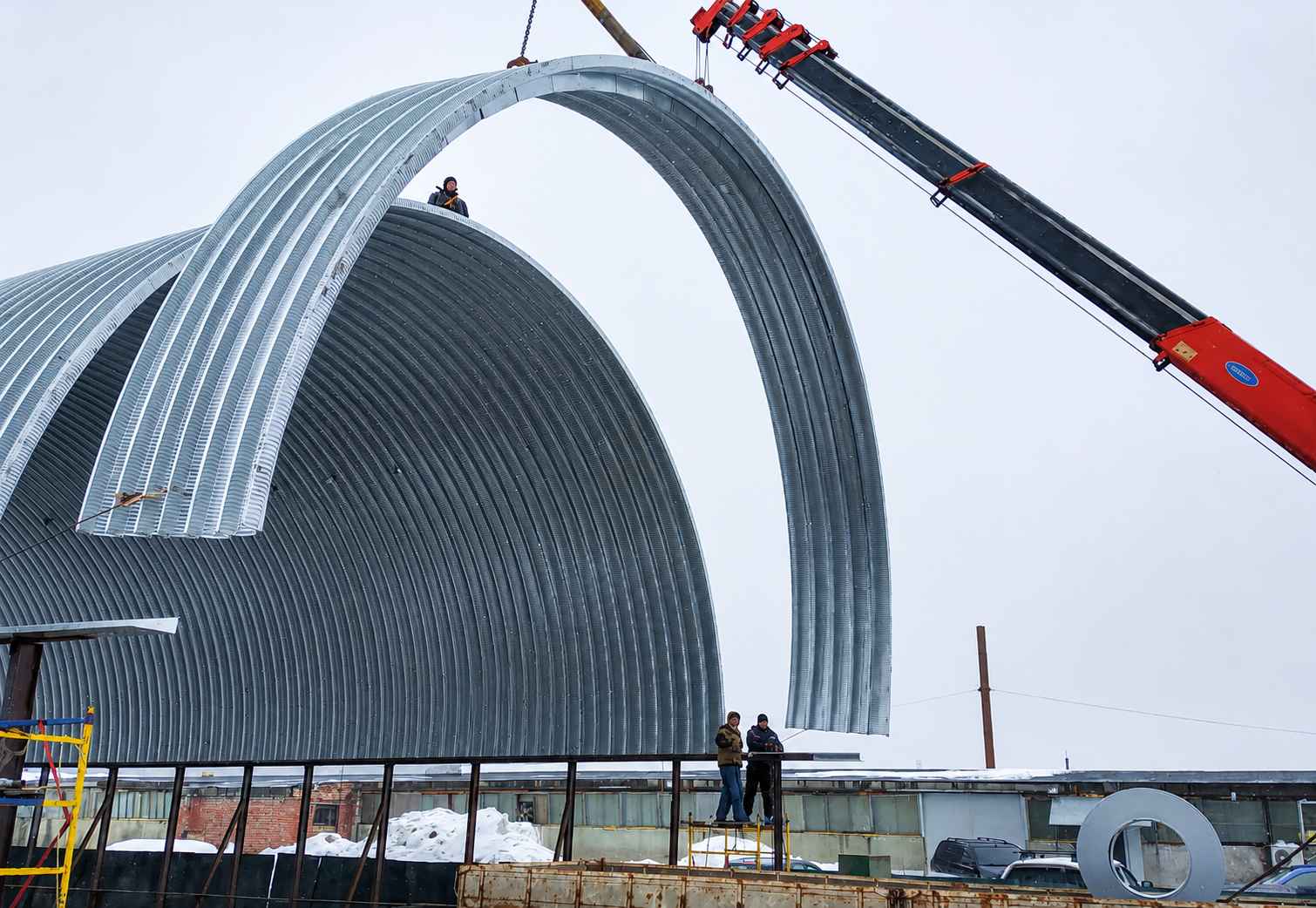

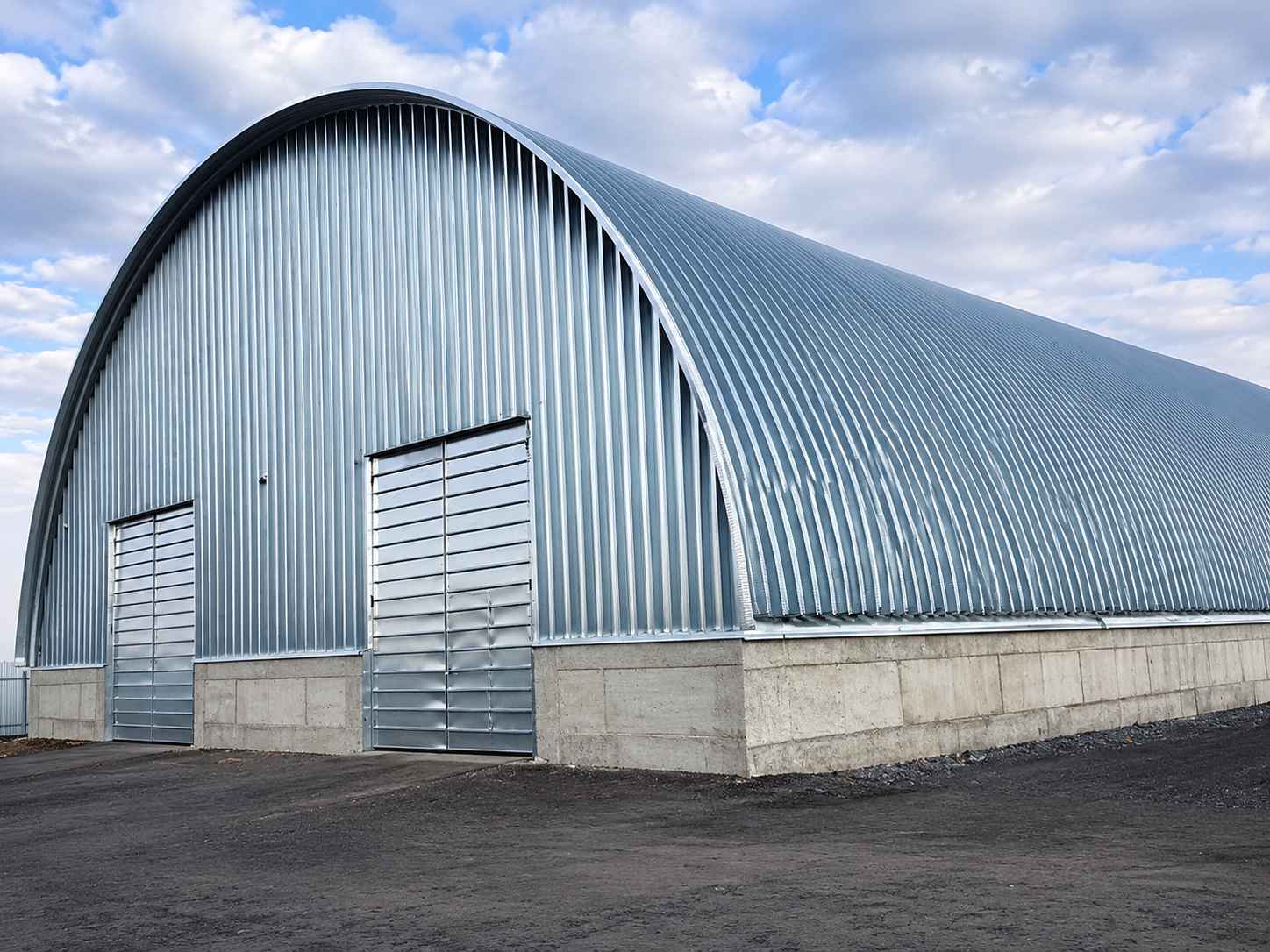

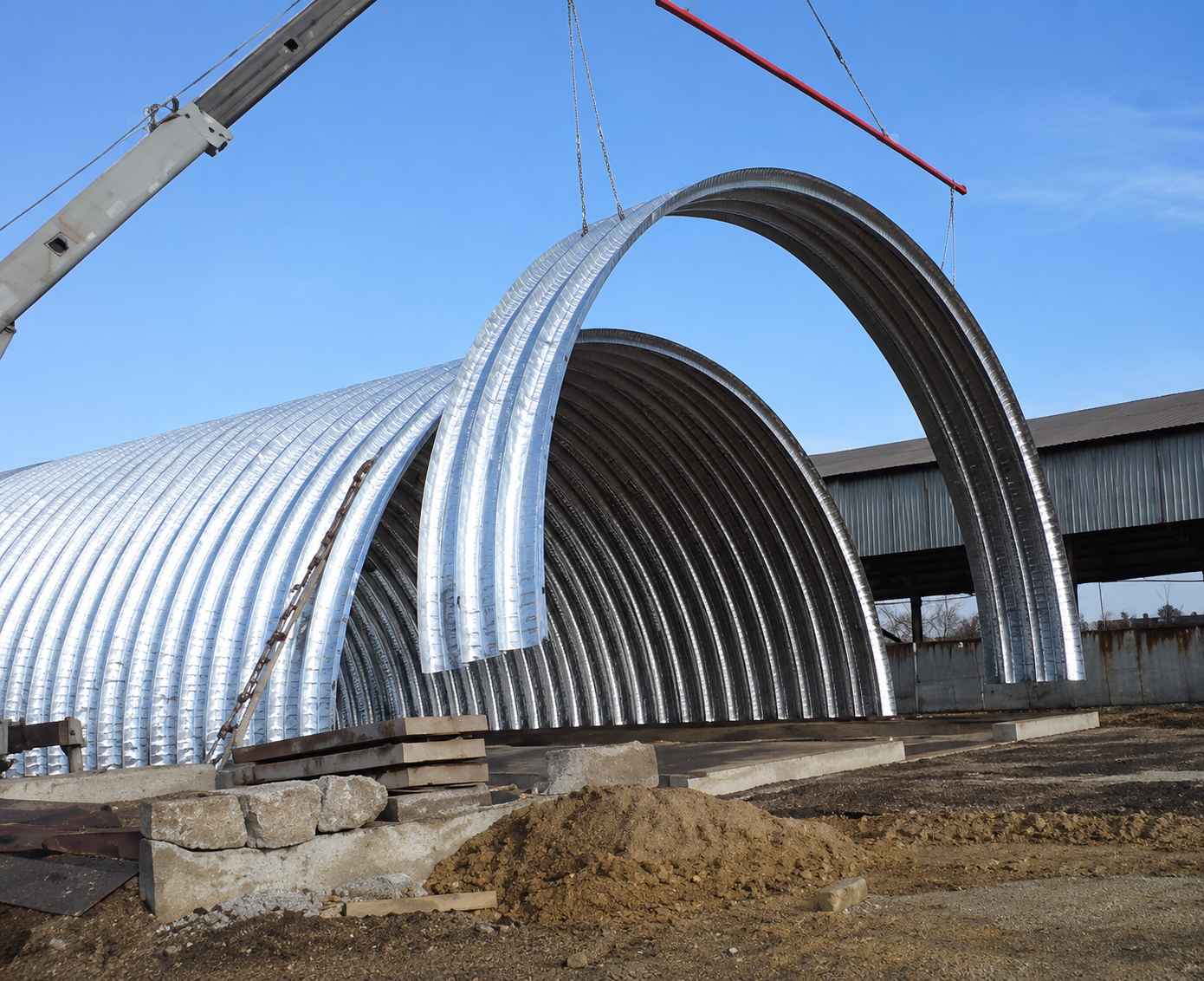

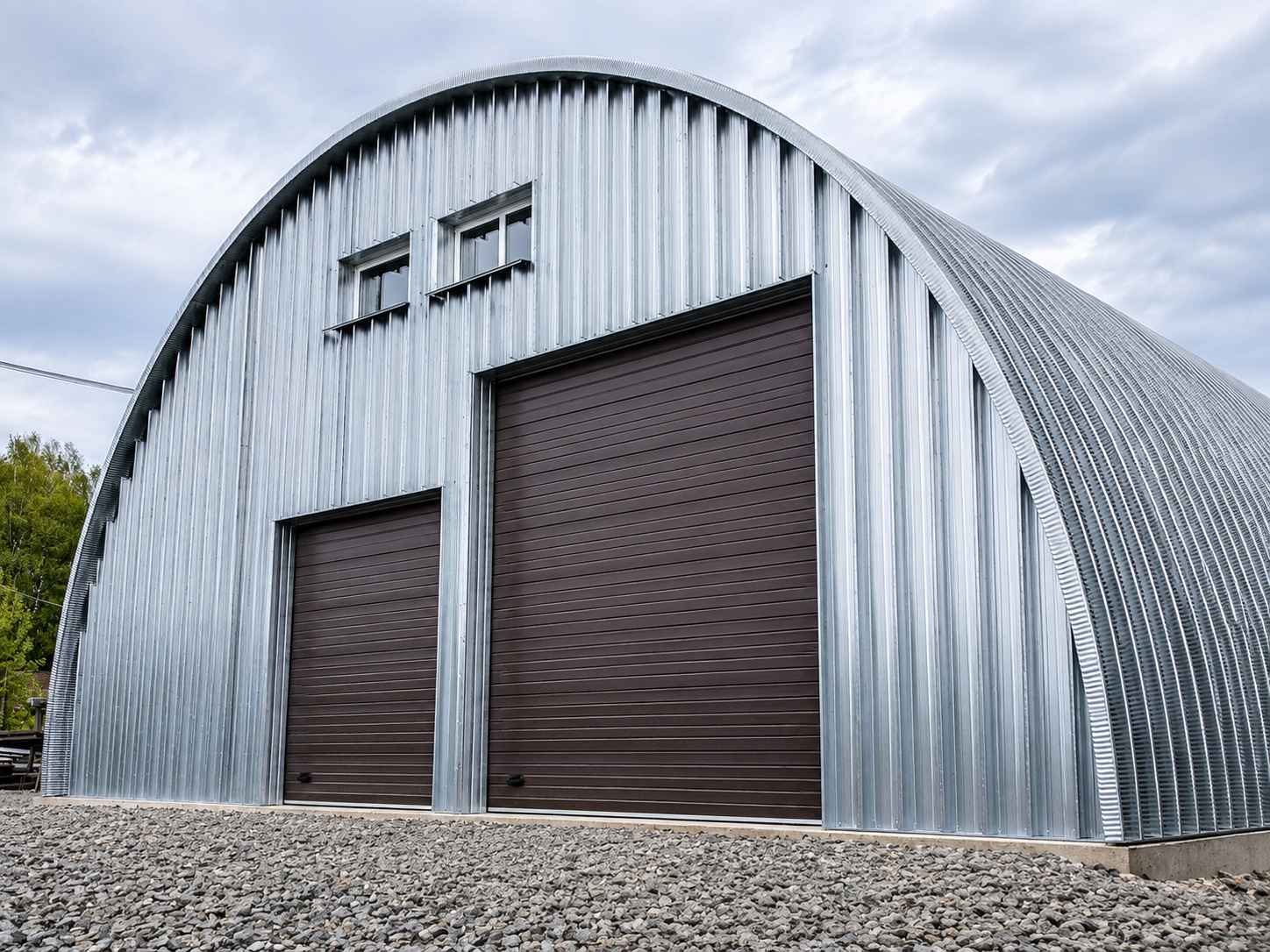

Примеры формы арочных покрытий
Как выбрать несущий профиль для ангара
Сначала определяют несущую схему, затем подбирают металл и раскладку — не наоборот. Если на объекте предусмотрены дополнительные нагрузки от коммуникаций, их фиксируют до подбора толщины и радиуса.
Склад требует места для стеллажей; ремонтный бокс — широких ворот и свободного проезда.
Гофр 114 мм оценивают вместе с толщиной стали, длиной дуги и устойчивостью сечения.
Цинковый или полимерный слой подбирают по влажности, конденсату и условиям ухода.
Для задания дуги нужны пролёт, подъём, радиус и развёртка; иногда — несколько разрезов.
Свод формирует распор и другие усилия в опорах. При анализе основания винтовые сваи рассматривают лишь после геологических изысканий и расчёта допустимых нагрузок.
Нахлёст, шаг соединителей и защиту швов задаёт проект. Самовольная замена узлов недопустима.
Для отапливаемого ангара отдельно подбирают теплоизоляцию, парозащиту и защиту от конденсата.
На количество заготовок влияют геометрия свода, раскладка арок, проёмы и запас на оформление торцов.
Наличие нужного сочетания радиуса, толщины и отделки уточняют при согласовании спецификации.
Купить Н114ПГ для бескаркасных ангаров можно по чертежу с пролётом, длиной и проёмами.
Перевозку планируют по длине дуг, высоте груза, маршруту и месту разгрузки.
Опоры выверяют заранее; дуги стыкуют последовательно, без силовой деформации.
Проверяют кромки, метизы, водоотвод и примыкания; повреждённые места защищают.
Ошибочный радиус, вырезы и подвесы изменяют усилия в своде; такие решения требуют перерасчёта.
Размеры и параметры для спецификации
Данные собраны по ассортименту ПКММ. Рабочую геометрию выбранного исполнения сверяют по карточке товара, а несущую способность проверяют расчётом.
| Параметр | Значение |
|---|---|
| Тип | Продольно гнутый несущий профилированный лист Н114ПГ |
| Назначение | Самонесущие арочные ангары по расчёту |
| Высота гофра | 114 мм |
| Толщина изделия | Совпадает с толщиной стального листа |
| Рабочая ширина | 750 мм для представленных в карточках Н114ПГ исполнений; проверить артикул |
| Полная ширина | 807 мм для соответствующих исполнений; сверить по чертежу |
| Длина карты | По длине дуги и выбранной карте; допустимый раскрой согласуют перед изготовлением |
| Толщина стали | По расчёту; в ассортименте встречаются 0,9 / 0,95 / 1,0 мм и другие исполнения |
| Материал | Сталь с цинковым слоем |
| Марка стали | По сертификату партии |
| Покрытие | Оцинкованное либо с полимерной отделкой |
| Цвет RAL | RAL 7004, 7024, 8017, 9003, 9010; уточнить |
| Радиус | По чертежу и возможностям гибки |
| Соединение | Продольное, с проектным нахлёстом |
| Утеплитель | В базовом листе отсутствует |
| Плотность утеплителя | Не относится к листу; для утепления — по проекту |
| Теплопроводность | Определяется для отдельного утеплённого ограждения |
| Масса | Зависит от толщины стали и площади развёртки |
| Пожарные свойства | Для конструкции — по проекту |
| Температурный диапазон | По паспорту защитного слоя |
| Основание | Рассчитанный опорный контур и фундамент |
| Крепление и шаг | Анкеры и метизы, шаг по чертежам |
| Нахлёст | По узлам конкретной оболочки |
| Герметизация | Стыки, проёмы и примыкания по деталировке |
| Хранение | На ложементах, с защитой от влаги и грязи |
| Ограничения | Без самовольных проёмов и подвесных нагрузок |
Преимущества рассчитанной арочной схемы
Повторяющиеся продольно изогнутые элементы образуют свод с заданной геометрией, если их сечение, соединения и опоры рассчитаны под условия объекта.
Свободное пространство
Без промежуточных стоек проще организовать стеллажи и проезды внутри корпуса.
Повторяемая геометрия
Заводская гибка даёт повторяемые дуги при соблюдении допусков.
Несущая роль профиля
Стальная оболочка воспринимает нагрузки после проверки прочности и устойчивости.
Чёткая комплектация
Ведомость карт и схема подъёма упрощают приёмку и сборку.
Варианты отделки
Цинковую или полимерную отделку подбирают с учётом среды и ухода.
Организованный водоотвод
Вдоль карнизов предусматривают водосточную систему, чтобы сток не размывал основание и не попадал в узлы опирания.
Как оформить спецификацию
Последовательность согласования партии для строительства в Московской области. Подписанные карты помогают распределить элементы по очередности установки и сократить риск путаницы при разгрузке.
Частые вопросы об арочной оболочке
Ответы по проектированию, сборке и использованию самонесущей арочной оболочки. Любая корректировка после согласования геометрии должна быть отражена в рабочих чертежах.
Чем продольно изогнутый профиль отличается от прямого листа?
Кривизну придают заранее, без принудительного изгиба на площадке. Несущую способность подтверждают расчётом.
Можно ли возвести ангар без ферм и колонн?
В некоторых схемах — да, но фундаменты, торцы и рамы ворот всё равно рассчитывают.
Как подобрать радиус и толщину стали?
Радиус задаёт проект, а толщину определяют по сочетаниям нагрузок.
Что проверяют при получении изогнутых листов?
Сверяют длину, радиус, маркировку и целостность кромок и защитного слоя.
Как сделать помещение отапливаемым?
Для тёплого контура нужны отдельные утеплитель, парозащита и защита от конденсата.
Можно ли менять фундамент или делать новый проём?
Любое изменение влияет на передачу усилий. Если нужны дополнительные проёмы или новый опорный элемент, арматурные каркасы и другие элементы основания выбирают только после проверки проектировщиком.
