Профнастил Н114 для монолитного перекрытия
Профнастил Н114 для монолитного перекрытия в Москве
Несущий профнастил Н114 для монолитного перекрытия применяется как несъёмная опалубка под железобетонную плиту. Цена — от 1538.09 р./м2, производство занимает 1–3 дня, доставка по Москве — 4–5 дней. Гарантия — 20 лет, минимальный заказ — 50 м2.

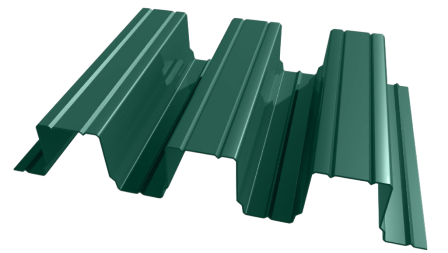

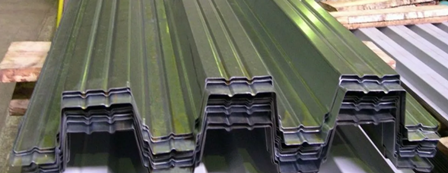

Несущий профиль Н114: размеры и работа в перекрытии

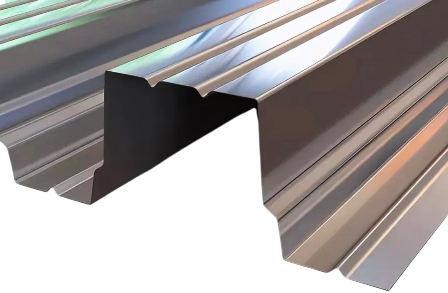

Профлист с трапецией высотой 114 мм укладывают по металлическим балкам, после чего устанавливают арматуру и выполняют бетонирование. Рельеф воспринимает монтажную нагрузку на стадии заливки, а после набора прочности работает в составе рассчитанной конструкции.

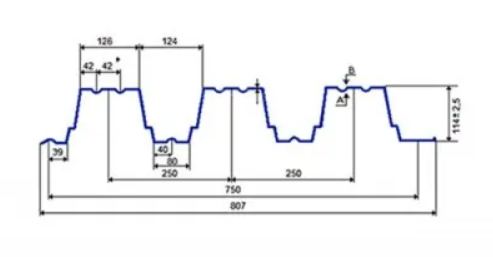

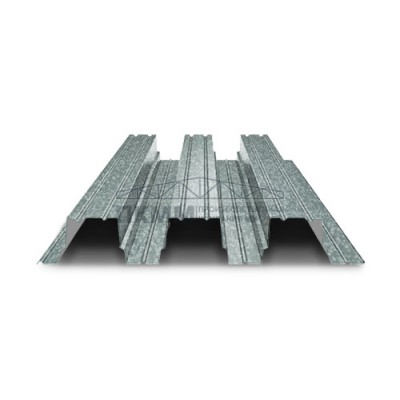

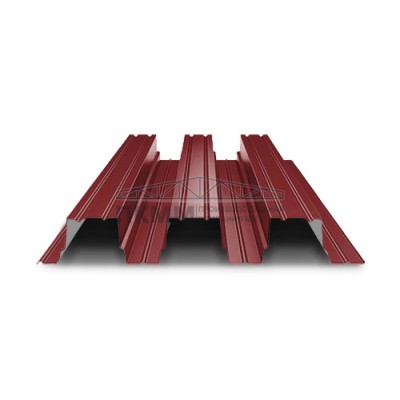

Выпускаются варианты Н114-600 и Н114-750. Их рабочая ширина составляет 600 или 750 мм, полная — 646 или 807 мм, типовой диапазон длины — 0.5–12 м, толщина стальной основы — 0.7–1.0 мм. Окончательное исполнение выбирают по пролету, массе бетона, временным нагрузкам и расположению опор.
Для ограждающего контура здания одновременно могут потребоваться сэндвич панели, однако несущий настил перекрытия рассчитывается отдельно и не заменяется стеновой облицовкой.
| Параметр | Значение |
| Тип изделия | несущий профилированный лист Н114-600 или Н114-750 |
| Назначение | несъёмная опалубка монолитного железобетонного перекрытия |
| Высота волны | 114 мм |
| Рабочая ширина | 600 или 750 мм |
| Полная ширина | 646 или 807 мм |
| Длина | 0.5–12 м, точный раскрой — по спецификации |
| Толщина металла | 0.7–1.0 мм, выбирается расчетом |
| Утеплитель | не предусмотрен конструкцией листа |
| Теплопроводность | для профиля не нормируется; теплоизоляцию рассчитывают отдельно |

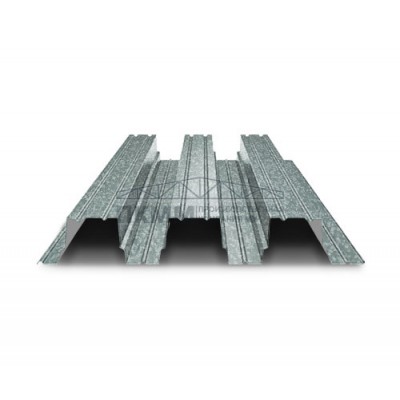

| Сталь | оцинкованная рулонная сталь, марка — по проекту и сертификату партии |
| Шаг крепления | задается схемой опирания и расчетом |
| Герметизация | лента или герметик применяются при риске вытекания цементного молочка |
| Хранение | на ровных подкладках, в сухом проветриваемом месте |
| Ограничения | не применять как самостоятельную плиту без бетона, арматуры и проектной проверки |
Другие варианты применения профлиста

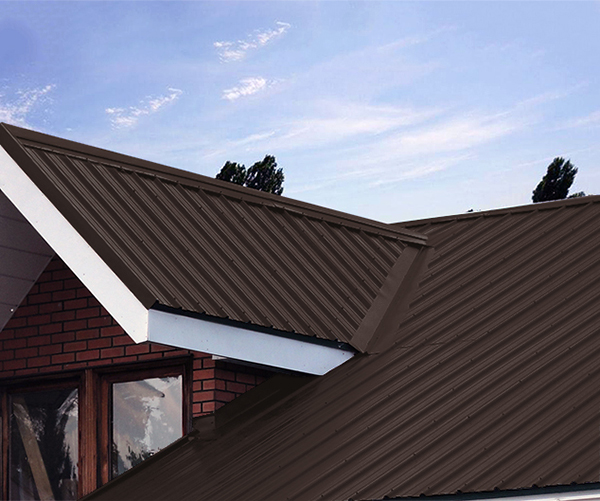

Профнастил для кровли
Кровельный профлист применяют для устройства скатных покрытий складов, ангаров, производственных корпусов, навесов и хозяйственных построек.
- Подбор профиля по снеговой нагрузке
- Расчет длины листов по размеру ската
- Укладка с боковым и торцевым нахлестом
- Комплектация коньками и планками примыкания

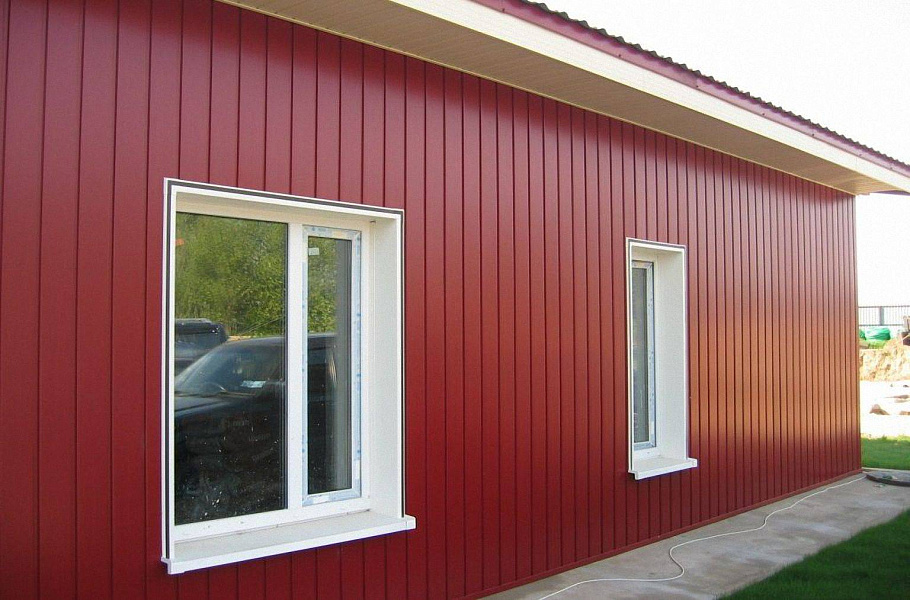

Профнастил стеновой
Стеновой профиль используют для облицовки фасадов, обшивки каркасных зданий, устройства перегородок и закрытия технических зон.
- Вертикальное или горизонтальное крепление
- Подбор цвета по каталогу RAL
- Фиксация к металлической подсистеме
- Оформление углов доборными элементами
Профнастил для забора
Профилированные листы подходят для сплошных ограждений частных участков, складских территорий, производственных площадок и строительных объектов.
- Расчет количества листов по периметру
- Подбор высоты ограждения
- Крепление к лагам и металлическим стойкам
- Комплектация планками и саморезами
Как выбрать профнастил для монолитного перекрытия
Шесть факторов, которые проверяют до оформления заказа
Пролет нельзя определять на глаз
Допустимое расстояние между опорами зависит от толщины листа, схемы бетонирования, высоты плиты и наличия временных стоек. Решение принимает проектировщик.
Учитывается вес свежей бетонной смеси
До набора прочности настил воспринимает массу бетона, арматуры, рабочих и оборудования. Прогиб проверяют для каждой стадии производства работ.
Ширина влияет на количество рядов
Варианты 600 и 750 мм дают разный расход листов, число боковых соединений и расположение крайних участков относительно балок.
Монтаж профнастила начинается с проверки каркаса
До подъема материала сверяют отметки балок, длину опирания, геометрию проемов и готовность мест для фиксации профилированных полотен.
Защитный слой выбирают по среде

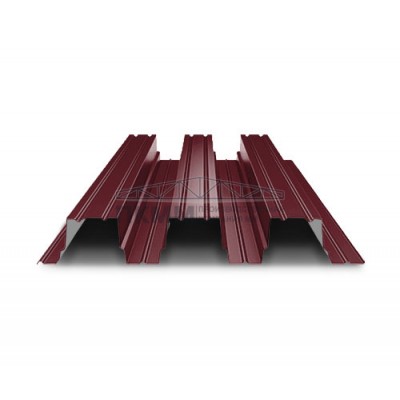

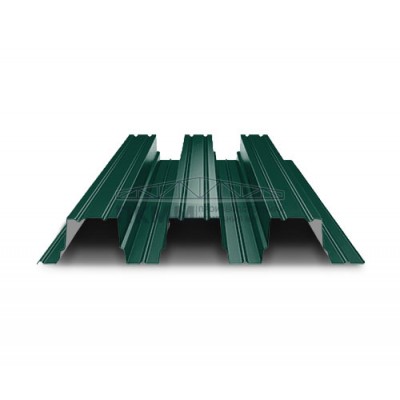

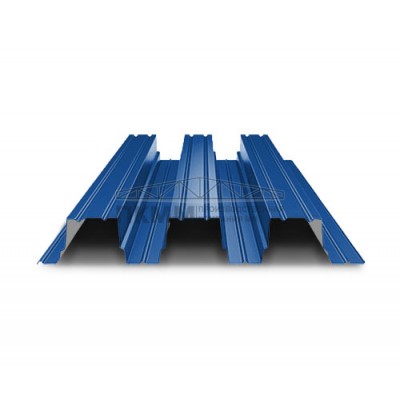

Для сухих помещений достаточно согласованного цинкового исполнения. При видимой нижней поверхности или повышенной влажности рассматривают полимерный слой нужного RAL.
Ограждающие материалы считают отдельно
Если проект предусматривает радиусные участки фасада или кровли, в ведомость могут войти арочные сэндвич панели, но они не участвуют в расчете железобетонной плиты.
Цена, наличие и условия заказа
Сколько стоит Н114
Стоимость начинается от 1538.09 р./м2. На сумму влияют вариант профиля, толщина стали, защитный слой, длина позиций, объем и сложность раскроя.
Цена за объём с доставкой рассчитывается после проверки ведомости листов и адреса строительной площадки.
Где купить в Москве
Купить недорого напрямую от производителя можно партией от 50 м2. Для заявки передают чертеж перекрытия, марки листов, длины и требования к поверхности.
Заказать по размерам удобнее по монтажной раскладке: так проще распределить позиции по захваткам и сократить подрезку на объекте.
Сроки производства и доставки
Производственный цикл занимает 1–3 дня после согласования характеристик, толщины, покрытия и наличия исходного рулона.
Поставка по Москве обычно выполняется за 4–5 дней. Гарантийный срок на согласованную продукцию составляет 20 лет.
Комплектация заказа
В партию включают листы Н114, самосверлящие винты, уплотняющие ленты, доборные детали и маркировку пачек по зонам укладки.
Для соседних участков кровли может потребоваться фальцевая кровля, которую рассчитывают отдельной строкой спецификации.
Как проверить наличие
Доступность уточняют по типоразмеру Н114-600 или Н114-750, толщине, варианту поверхности, требуемой длине и общему метражу.
Перед оплатой сверяют маркировку, число листов, расположение бокового замка и очередность подачи пачек на площадку.
Установка, бетонирование и ограничения

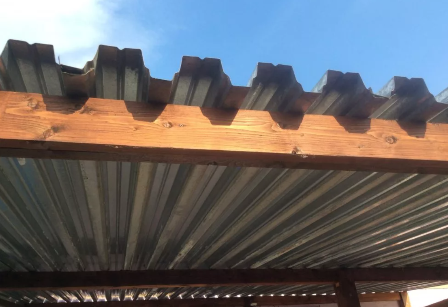

Опирание на металлокаркас
Листы раскладывают поперек несущих балок с предусмотренной проектом длиной опоры. Крайние участки закрепляют до перемещения людей и подачи арматуры.
При недостаточной жесткости устанавливают временные стойки, указанные в проекте производства работ.
Соединение соседних полотен
Боковые кромки укладывают с перекрытием гофр и стягивают метизами. Торцевые сопряжения размещают над балкой, а величину захода назначают по документации.
Зазоры закрывают лентой или герметиком, если через них может уходить цементное молочко.
Ошибки при устройстве перекрытия
Опасны недостаточное опирание, редкая фиксация, перегрузка свежим бетоном в одной точке, отсутствие временных стоек и несогласованные отверстия под коммуникации.
Резка абразивным кругом перегревает кромку и повреждает защитный слой. Для раскроя применяют инструмент без интенсивного термического воздействия.
Где Н114 не подходит
Лист нельзя считать готовым перекрытием без армирования и бетона. Он не применяется вместо балки и не перекрывает произвольный пролет без проверки несущей способности.
Любые изменения толщины плиты, сетки колонн, проемов или нагрузки требуют повторного инженерного расчета.
Как оформляется производство профнастила
От проектной схемы до отгрузки готовых пачек
Получаем исходные данные
Принимаем планы, разрезы, сетку балок, толщину плиты, размеры проемов и адрес объекта в Москве.
Формируем раскладку
Определяем направление гофр, длины позиций, число рядов, опорные зоны и места торцевых соединений.
Профилируем и режем листы
Заготовку прокатывают до геометрии Н114, режут в размер и проверяют высоту волны, длину и состояние защитного слоя.
Готовим логистику
Пачки маркируют по захваткам, а транспорт выбирают с учетом длины груза, верхней загрузки и условий разгрузки.
Передаем рекомендации
До начала работ проверяют каркас, опирание, временные фиксаторы, герметизацию зазоров и очередность бетонирования.
Кто заказывает профлист Н114
Объекты, где требуется жесткая опалубочная поверхность
Генеральные подрядчики
Заказывают комплект по рабочей документации для устройства межэтажных плит в каркасных зданиях.
Промышленные предприятия
Используют настил при строительстве цехов, складов, технических площадок и внутренних этажей.
Компании по реконструкции
Применяют профиль для антресолей и дополнительных уровней после обследования существующих конструкций.
Производители металлоконструкций
Включают Н114 в общую ведомость каркаса, балок, связей, метизов и опорных деталей.
Вопросы по профилю Н114
Расчет, заказ и устройство монолитной плиты
Какой вариант выбрать: Н114-600 или Н114-750?
Типоразмер определяют по расчетной схеме, ширине захватки, пролету, толщине стали и требуемому числу соединений.
Можно ли заказать листы сразу по длине пролета?
Да, длину согласуют по раскладке с учетом опирания, допустимой перевозки и расположения торцевых сопряжений.
Нужны ли временные стойки под настилом?
Необходимость стоек определяет проектировщик по пролету, толщине профиля, высоте плиты и нагрузке на стадии заливки.
Нужно ли защищать места реза?
После раскроя удаляют стружку и восстанавливают поврежденный защитный слой совместимым ремонтным составом.
Как хранить пачки до установки?
Материал размещают на ровных подкладках с вентиляционным зазором, защищают от влаги и не нагружают сверху.
Где заказать профнастил для монолитного перекрытия в Москве?
Для расчета направьте план перекрытия, сетку балок, толщину плиты, требуемый типоразмер, объем и адрес строительной площадки.
