С44ПГ

Профнастил продольно гнутый С44ПГ в Москве

Цена от 1145,85 ₽/м². Изготовление — 1–3 дня. Доставка по Московской области — 2–5 дней. Гарантия — 15 лет. Минимальный заказ — 50 м².

С44ПГ применяют там, где прямой профилированный лист не повторяет форму сооружения: на сводах, округлых навесах и защитных оболочках. Заготовке заранее задают требуемую кривизну, поэтому на площадку поступает элемент, рассчитанный под конкретную дугу.

Получить консультацию

Что представляет собой профиль С44ПГ

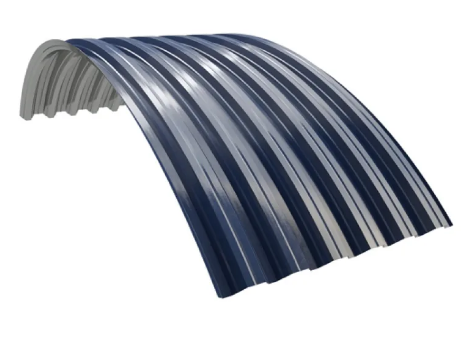

С44ПГ формуют из стальной заготовки с профилем высотой 44 мм, а затем придают ей продольную кривизну без перелома ребер. Такой способ позволяет перекрывать дуговой участок цельным элементом и уменьшать число поперечных соединений. В Москве решение используют для ангарных сводов, козырьков, парковочных навесов и технологических оболочек. До запуска партии проверяют геометрию каркаса, требуемый радиус, толщину стали и направление монтажа. Для проектов с иной конфигурацией волны дополнительно сопоставляют гофролист и продольно формованный С44ПГ, чтобы выбрать вариант под фактическую форму основания.

Основа профиля

Оцинкованная сталь воспринимает монтажные нагрузки как наружная оболочка и передает их на подготовленную систему опор.

Ребро 44 мм

Высота 44 мм повышает пространственную жесткость листа, не превращая конструкцию в избыточно тяжелую.

Где применяется

Профиль подходит для сводчатых кровель, навесных конструкций, ангаров и отдельных промышленных укрытий.

Радиус дуги

Кривизну задают по чертежу: допустимое значение связано с толщиной металла, маркой стали и геометрией пролета.

Схема фиксации

Точки крепления назначают по расчетной схеме каркаса; саморез не должен сминать полку и нарушать защитный слой.

Оформление узлов

Торцевые и примыкающие участки закрывают фасонными деталями, чтобы вода не попадала в открытые кромки конструкции.

Очистка поверхности

После работ удаляют стружку и строительную пыль; для мойки достаточно воды и мягкого нецарапающего инвентаря.

Транспортирование

Пакет фиксируют на плоской опоре так, чтобы при перевозке не изменить заданную кривизну и не потереть лицевую сторону.

Границы применения

С44ПГ является обшивкой, а не самостоятельным несущим элементом: расчетную работу выполняют дуги, прогоны и другие части каркаса.

Подготовка С44ПГ под геометрию объекта

До профилирования сверяют дугу, опорную систему и комплект узлов — это снижает число корректировок уже на площадке

01шаг

Снятие геометрии

В расчет заносят хорду, стрелу подъема и протяженность дуги; по этим данным определяют конфигурацию заготовки.

02шаг

Проверка толщины

Для исходного диапазона 0,5–0,7 мм выбор связывают не с привычкой, а с шагом прогонов и расчетной нагрузкой.

03шаг

Контроль опор

Дуги и прогоны должны образовывать ровную поверхность без локальных перепадов, иначе профиль будет притягиваться с напряжением.

04шаг

Расстановка крепежа

Тип самореза и его длину согласуют с материалом основания, а количество точек фиксации — со схемой раскладки.

05шаг

Проработка торцов

Примыкания, край свода и переходы разбирают заранее, чтобы фасонные детали соответствовали фактической геометрии.

06шаг

Финальная сверка

Перед запуском сравнивают чертеж, длины элементов, направление укладки, радиус и перечень комплектующих.

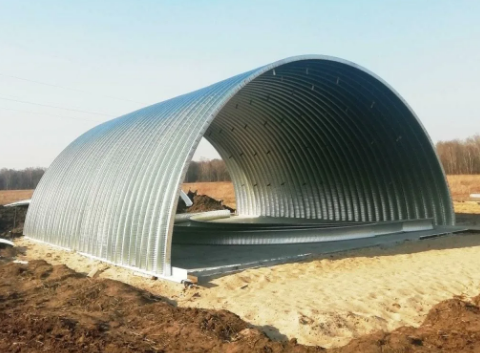

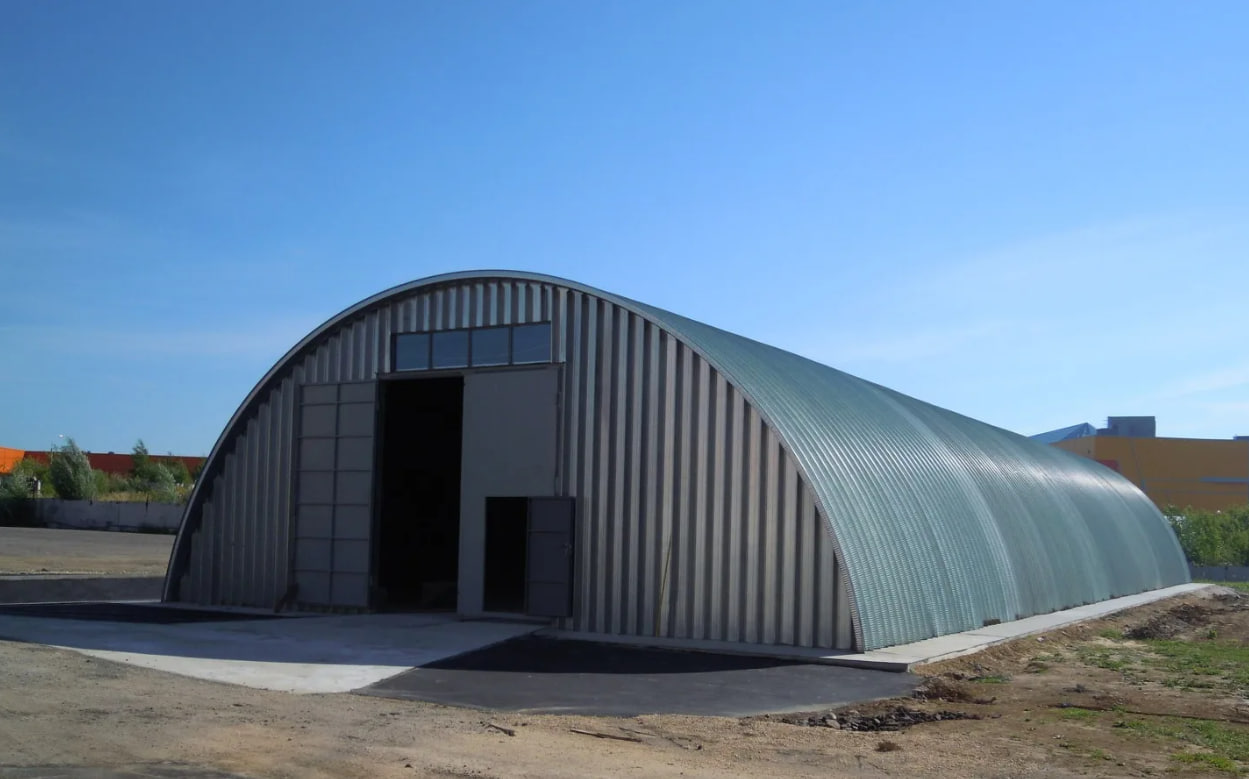

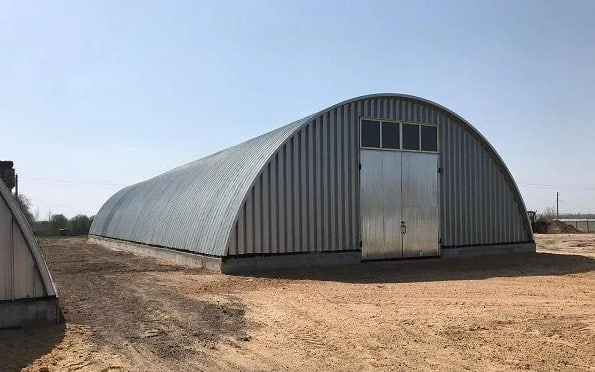

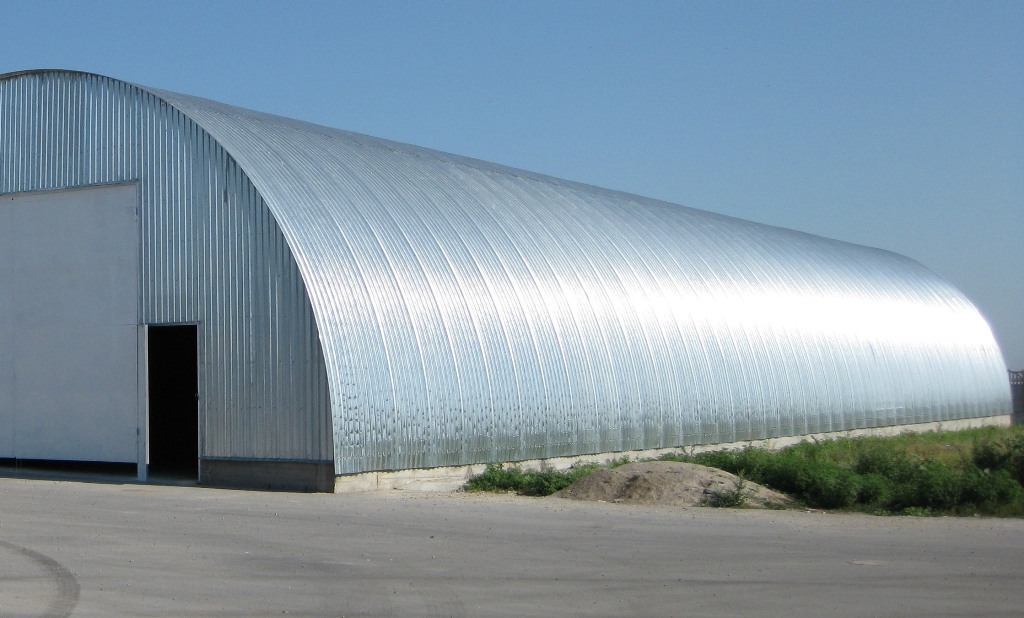

С44ПГ на готовых конструкциях

Как оценить продольно гнутый С44ПГ перед монтажом

Практическая последовательность проверки: от назначения свода до хранения готовых элементов

С44ПГ имеет смысл выбирать, когда покрытие должно повторять дугу без набора коротких прямых фрагментов. Наиболее рациональны своды ангаров, округлые навесы и оболочки, где важна непрерывная линия от одного края к другому.

Высота профиля 44 мм задает жесткость поперечного сечения. Перед расчетом важно различать рабочую и полную ширину, а также учитывать, что длина заготовки связана с радиусом и возможностью безопасно переместить готовый элемент.

Что проверяем	Рабочее значение
Позиция в спецификации	С44ПГ, профилированный элемент с продольной кривизной
Основные задачи	Своды, навесы, арочные кровельные оболочки
Диапазон толщины	0,5–0,7 мм; окончательно выбирается по расчету
Ширина элемента	Рабочая около 1000 мм, полная около 1050 мм
Предельная длина	До 12 000 мм с учетом радиуса и возможности перевозки
Варианты стали по толщине	0,5 / 0,55 / 0,7 мм
Теплотехническая роль	Стальной профиль не является утепляющим слоем
Плотность теплоизоляции	Определяется отдельным проектом ограждающей системы
Теплопроводность	Относится к выбранному утеплителю, а не к С44ПГ
Защитное исполнение	Оцинкованная поверхность либо полимерный слой: Полиэстер, Pural
Палитра	RAL 3005, 5005, 6005, 7024, 8017, 9003 и другие согласованные варианты
Сталь	С250 или С350
Высота гофры	44 мм
Боковое сопряжение	Перекрытие на одну волну
Масса	Меняется с толщиной стали и фактической длиной элемента
Горючесть основы	НГ — металлическая основа не поддерживает горение
Рабочая температура	От −60 °C до +80 °C
Опорная система	Металлические прогоны либо деревянная обрешетка по проекту
Крепежный элемент	Кровельный саморез с уплотнительной EPDM-шайбой
Частота фиксации	Назначается расчетной схемой с учетом ветрового воздействия
Поперечное перекрытие	Одна волна; продольные участки оформляют по проектному узлу
Уплотнение соединений	Лента либо совместимый герметик там, где это предусмотрено узлом
Хранение до монтажа	На устойчивых опорах, без точечной нагрузки и изменения кривизны
Ограничение	Не заменяет несущий каркас и не применяется как самостоятельная стена

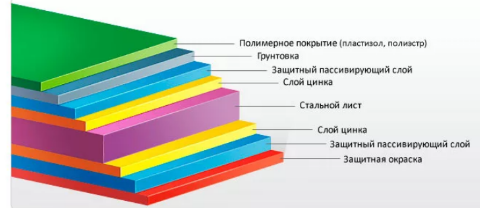

Цинковый слой защищает стальную основу, а полимерное покрытие добавляет барьер от влаги и внешнего воздействия. При приемке оценивают равномерность поверхности, отсутствие трещин на дуге и сохранность кромок.

Чем жестче и толще исходная сталь, тем внимательнее проверяют допустимую кривизну. Для каждого проекта радиус лучше привязывать к реальной дуге, а не переносить значение с другого сооружения.

Профиль должен ложиться на прогоны без принудительного дожима. Перекос каркаса вызывает внутреннее напряжение, волнистость кромок и неравномерное прилегание крепежных шайб.

Соседние элементы совмещают по профилю с проектным перекрытием. В местах, где конструкция особенно чувствительна к воде, применяют предусмотренное проектом уплотнение и аккуратно оформляют переходы.

Сам С44ПГ не заменяет теплоизоляцию. Если под сводом требуется теплый контур, утеплитель, пароизоляцию и вентиляционные зазоры рассчитывают как отдельные слои системы.

До запуска работ полезно собрать единую ведомость: основные элементы, торцевые детали, примыкания, крепеж и резерв на локальные узлы. Так монтажная бригада получает понятный набор без случайных замен на площадке.

Перед передачей в работу сверяют чертеж дуги и маркировку элементов. Особое внимание — одинаковому направлению профиля и соответствию каждой позиции своему участку каркаса.

Профнастил продольно гнутый С44ПГ купить рационально после проверки исходной геометрии: производителю нужны не только габариты, но и параметры дуги, чтобы готовая деталь совпала с основанием.

Профили с заданной кривизной укладывают на опоры по всей длине и фиксируют от смещения. Их нельзя ставить на ребро или стягивать ремнями так, чтобы изменить радиус.

Рез выполняют холодным способом без перегрева покрытия. После фиксации удаляют стружку, проверяют положение шайб и убеждаются, что крайние зоны не подтянуты саморезами с деформацией.

Периодический осмотр сводится к контролю кромок, крепежа и мест примыкания. Загрязнения удаляют мягко, а локальные повреждения защитного слоя устраняют до появления коррозионного очага.

Чаще всего проблемы появляются из-за неточной дуги, редких прогонов, неверного радиуса, перетянутого крепежа или попытки подогнать элемент силой уже после изготовления.

Практические свойства продольно гнутого С44ПГ

Преимущества раскрываются тогда, когда профиль изготовлен по фактической дуге и установлен на подготовленную систему прогонов

Цельная линия свода

Длинный элемент повторяет кривизну и позволяет сократить количество поперечных переходов на поверхности.

Жесткое сечение

Гофра высотой 44 мм помогает профилю сохранять форму между опорными точками в пределах расчетной схемы.

Умеренная масса

Металлическая оболочка не создает такой нагрузки, как тяжелые штучные покрытия, что важно для легких каркасов.

Меньше подгонки

Точная привязка к радиусу уменьшает необходимость исправлять геометрию непосредственно во время сборки.

Разные типы сооружений

С44ПГ используют на ангарах, навесах, сельскохозяйственных зданиях и отдельных технологических укрытиях.

Совместимость с комплектующими

К профилю подбирают саморезы и фасонные детали для торцов и примыканий. Если свод отводит осадки организованно, узел дополняет водосточная система, рассчитанная под площадь и направление стока.

От исходной дуги до готовой сборки

Последовательность работ для объекта в Московской области без повторения коммерческих условий из верхнего блока

Исходные размеры

Фиксируют пролет, стрелу подъема, длину дуги, расположение прогонов и особенности крайних участков.

→

Рабочая схема

По исходным данным формируют раскладку элементов, определяют порядок нахлестов и места фасонных деталей.

→

Формование элементов

Заготовке придают заданную кривизну, после чего контролируют профиль, маркируют позиции и собирают комплект по схеме.

→

Передача монтажной бригаде

На площадке сверяют маркировку с чертежом, раскладывают элементы по очередности и начинают фиксацию от контрольной линии.

Вопросы по С44ПГ перед монтажом

Короткие ответы о назначении, подготовке основания и контроле готовых элементов в Москве

01вопрос

На каких сооружениях применяют С44ПГ?

Профиль используют на арочных кровлях, округлых навесах, ангарных покрытиях и технических укрытиях, где наружная оболочка должна повторять заданную дугу.

02вопрос

Когда этот профиль не подходит?

Он не заменяет расчетный каркас и не предназначен для горизонтальной поверхности без предусмотренного уклона и водоотвода.

03вопрос

Что нужно передать для расчета?

Нужны размеры пролета, стрела подъема либо радиус, схема прогонов, предполагаемая толщина металла и чертеж крайних узлов.

04вопрос

Что осмотреть перед установкой?

Сверяют кривизну с шаблоном или чертежом, осматривают кромки и покрытие, затем проверяют маркировку и отсутствие локальных заломов.

05вопрос

Можно ли монтировать зимой?

Допускается при подготовленном основании и безопасной работе с металлом: кромку нельзя перегревать, а наледь между профилем и опорой необходимо исключить.

06вопрос

Когда каркас требует усиления?

Усиление рассматривают при увеличенном пролете, редком шаге дуг или высокой расчетной нагрузке. Для технологических зон отдельно могут применяться арочные укрытия для конвейеров из профлиста, если их конструкция соответствует условиям конкретной линии.
