Арочный профнастил С17ПГ в Москве
От 1226,49 руб./м². Изготовление — 1–3 дня. Доставка по Москве — 2–5 дней. Гарантия — 15 лет. Минимальный заказ — 50 м².
Продольно-гнутый С17ПГ повторяет дугу навеса или кровли без заломов на перегибе. Листы профилируют из стали и изгибают по заданному радиусу. Для точного расчёта нужны размеры пролёта, длина дуги, схема прогонов и пожелания по отделке. Поможем подобрать комплектацию под конкретный объект.
Запросить расчётАРОЧНЫЙ ПРОФНАСТИЛ С17ПГ: ГЕОМЕТРИЯ И НАЗНАЧЕНИЕ

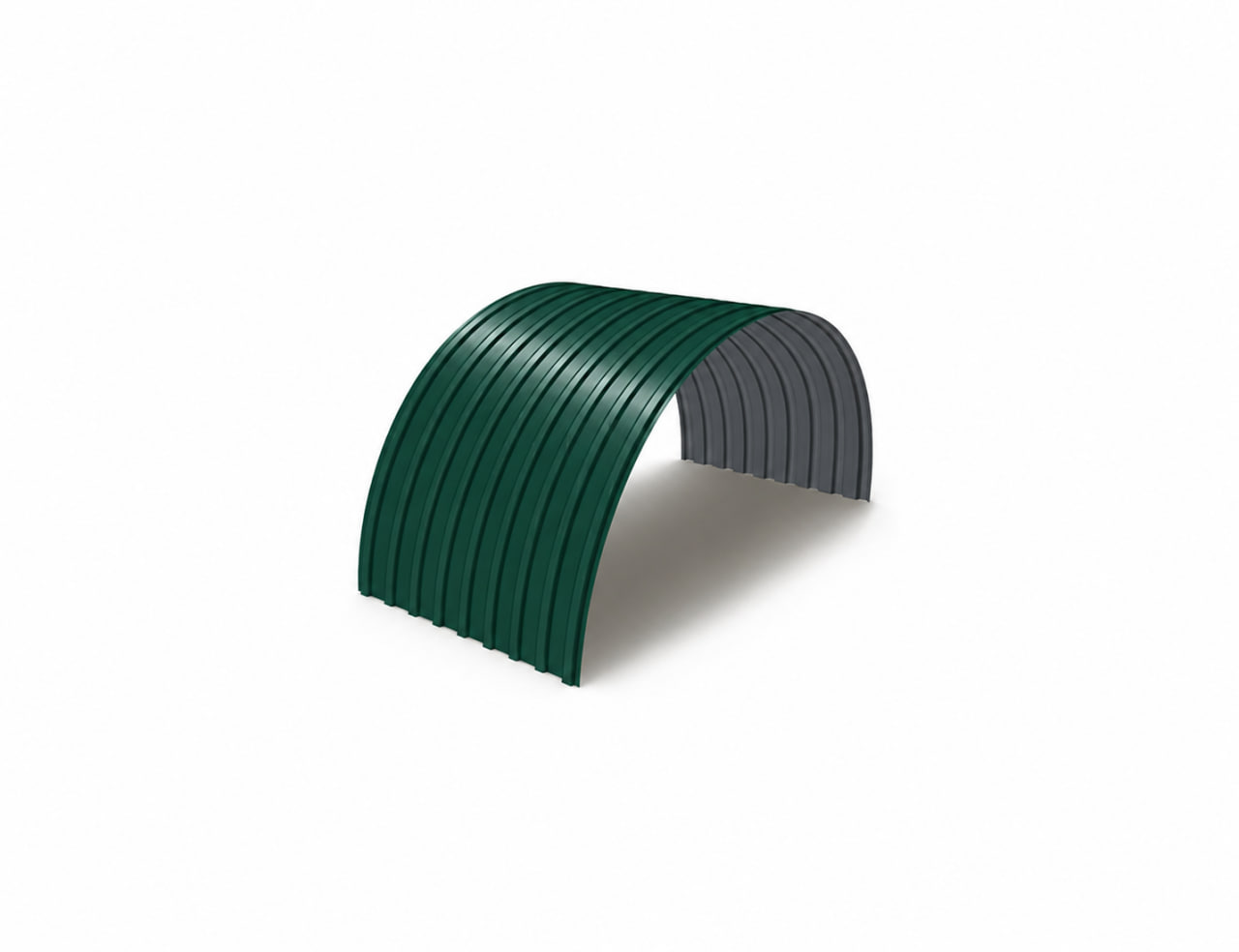

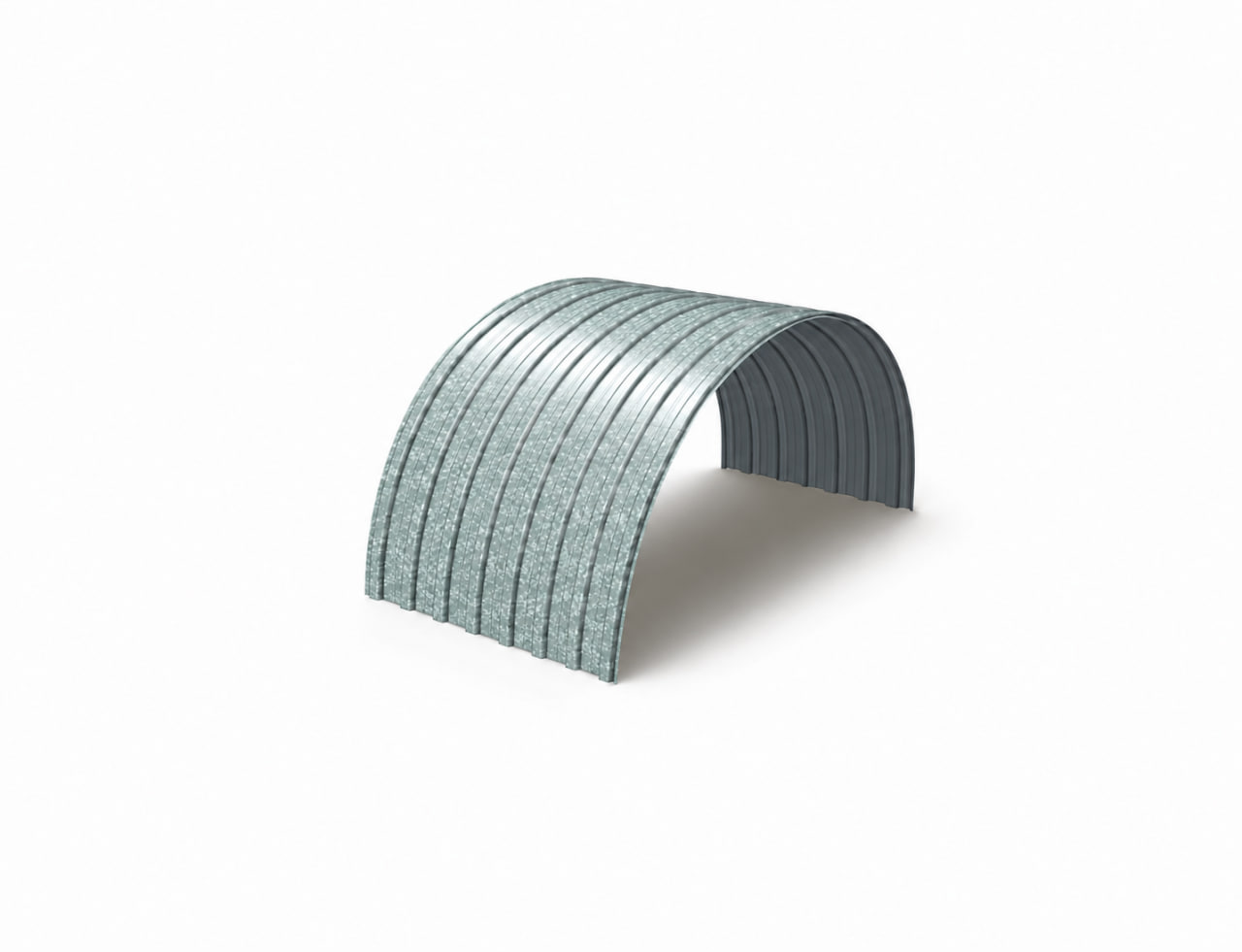

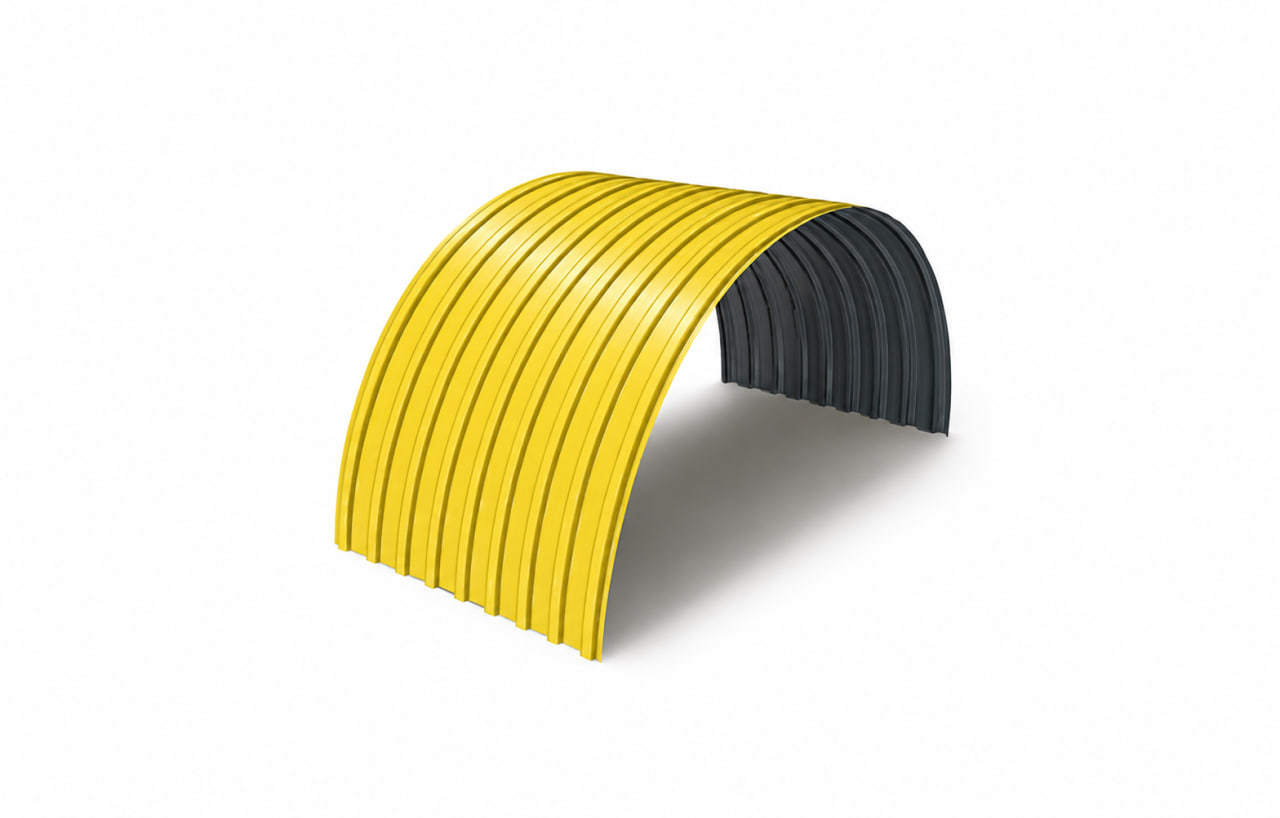

Арочный профнастил С17ПГ — стальной лист с продольными рёбрами и заводской кривизной. Высота профиля — 17 мм. Дуговая заготовка повторяет округлый каркас без принудительного сгибания на площадке. В Москве такой материал используют для навесов, переходов и укрытий. Сечение, радиус и положение опор согласуют по проекту: лёгкий лист не заменяет несущую систему. Если на одном объекте есть участки с разной кривизной, для каждого участка готовят свою ведомость, а не выравнивают листы усилием.
Оцинкованная основа
Сталь защищена цинковым слоем; при необходимости выбирают декоративную полимерную окраску.
Продольная гибка
Дугу получают в цехе по радиусу и длине развёртки. Совместимость заготовки с гибочным оборудованием проверяют до запуска.
Где применяют

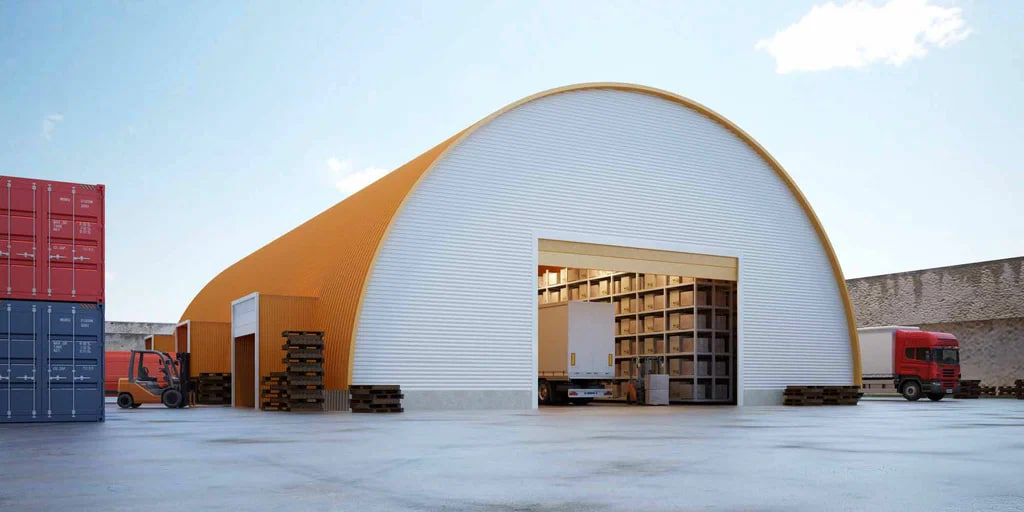

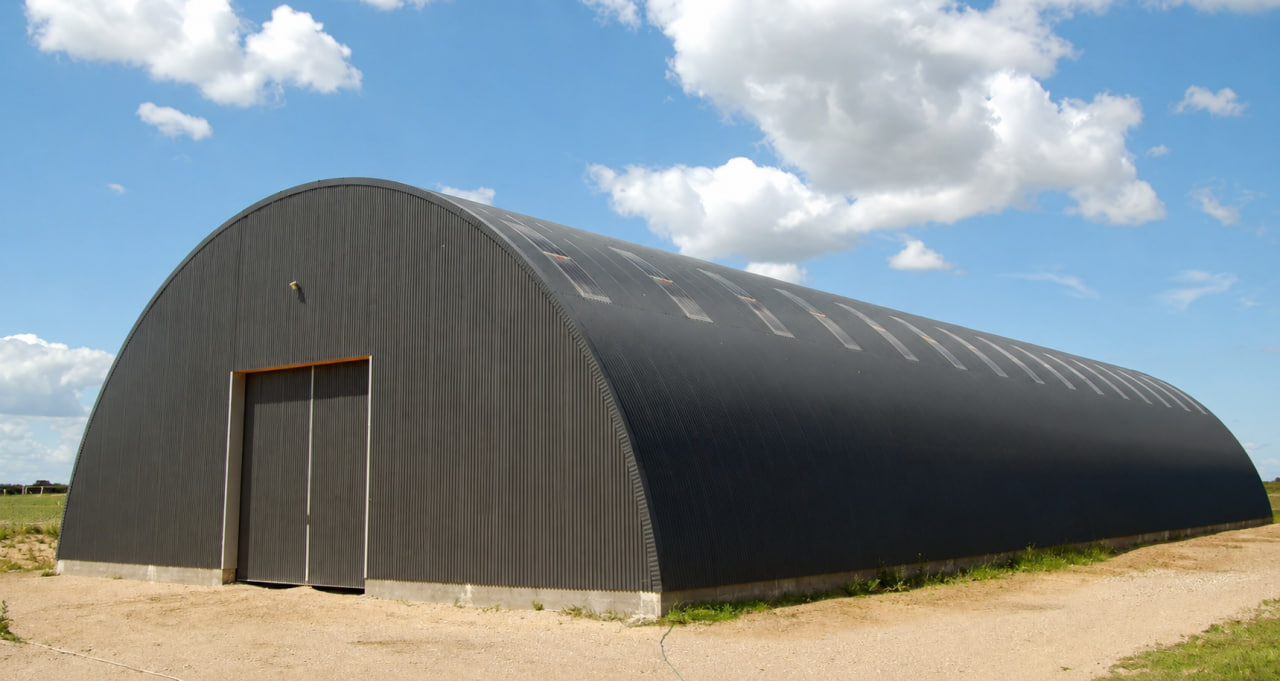

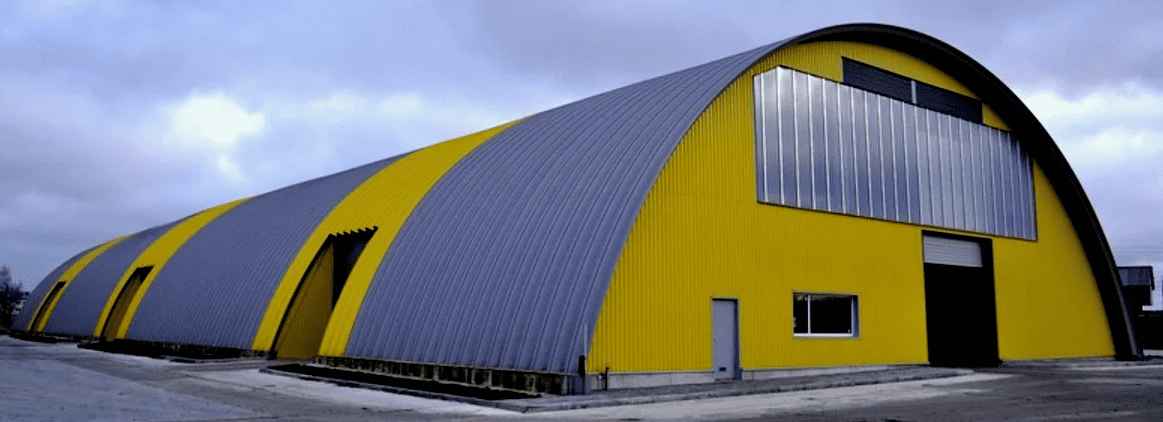

Профиль используют для арочных ангаров, козырьков, галерей, защитных оболочек и округлых фасадных фрагментов.
Форма поверхности
Невысокая волна образует ритмичный рельеф, который хорошо читается на криволинейной поверхности.
Полезная ширина
При стандартной серии ориентируются на 1100 мм рабочей ширины, а раскладку проверяют с учётом бокового перекрытия.
Узлы примыканий
Края свода закрывают фасонными планками. Для проходок и примыканий заранее прорисовывают отдельные узлы.
Проверка после сборки
После установки удаляют стружку, проверяют шайбы, линии нахлёста и целостность окрашенной поверхности.
Перевозка радиусных листов
Радиусные заготовки кладут на опоры с мягкими прокладками. Длинные элементы поддерживают при подъёме и перевозке, не допуская заломов или трения кромок.
Ограничение по нагрузке
С17ПГ не заменяет несущую арку. Шаг опор и устойчивость под снегом подтверждают расчётом.
Что подготовить перед изготовлением С17ПГ
Точность обмеров влияет на раскрой, рядность волн и прилегание листов к основанию. Так проще избежать несовпадения кромок на торцах и получить понятную монтажную схему.
Схема дуги
Указывают радиус, длину развёртки, ширину свода и положение крайних прогонов.
Выбор облицовки
Определяют толщину стали, вид защитного слоя и оттенок по палитре RAL.
Сверка опор
Проверяют форму дуговых ферм, плоскость опирания и расстояние между точками крепления.
Подбор метизов
Для выбранного основания назначают саморезы с уплотнительной шайбой, длину и места фиксации.
Раскладка доборов
Учитывают карнизы, торцы, примыкания, герметизацию и оформление водостока.
Контроль заказа
Сверяют количество листов, направление волн, длины, маркировку и допустимый радиус гибки.
Арочные кровли и варианты облицовки
Как выбрать арочный профнастил С17ПГ
Сначала согласуют нагрузки и форму каркаса, затем подбирают сечение, защиту и соединения.
Для навеса важен отвод дождя, для большого свода — расчёт опор. В закрытом здании дополнительно продумывают утепление.
Рёбра сохраняют форму на дуге. Образец помогает оценить рисунок волны и отражение света на изгибе.
Доступны цинк и полимерная отделка. Варианты RAL 3005, 6005, 7024, 8017 и 9003 согласуют под заказ.
По фотографии радиус не определить: нужен чертёж с высотой свода и пролётом. Допустимость изгиба зависит от стали.
Шаг прогонов и точку крепления задают в проекте. Для смежных несущих узлов арматурные каркасы рассчитывают отдельно от кровельного листа.
Края листов соединяют внахлёст. Схема поперечных стыков должна отводить воду, а не направлять её внутрь.
В самом листе утеплителя нет. Для тёплого помещения отдельно выбирают изоляцию, парозащиту и вентиляцию.
На смету влияют радиус, длина дуги, толщина стали, отделка и сложность разгрузки. Площадь считают по рабочей ширине.
Наличие подходящего металла и доборов проверяют по заявке. Нестандартное исполнение согласуют отдельно.
Арочный профнастил С17ПГ купить можно по чертежу: укажите радиус, размеры, назначение и оттенок. Остальное уточнят при расчёте.
Гнутые листы поддерживают по длине и защищают прокладками. При стяжке ремнями нельзя деформировать дугу.
Перед фиксацией сверяют опоры и кромки. Саморезы с EPDM-шайбой нельзя ни перетягивать, ни оставлять незатянутыми.
Очищают настил от стружки, обрабатывают места реза и периодически проверяют швы и примыкания.
Ошибка в радиусе, редкие прогоны или развёрнутый против стока нахлёст способны вызвать протечки и деформацию.
Параметры профлиста С17ПГ
Основные размеры взяты из товарной номенклатуры ПКММ; значения по проекту фиксируют в заказе. Окончательную геометрию сверяют по чертежам и заводской спецификации, чтобы не смешивать разные партии.
| Параметр | Значение |
|---|---|
| Тип | Стальной продольно-гнутый лист С17ПГ |
| Назначение | Арочные кровли, навесы, переходы, защитные укрытия |
| Высота волны | 17 мм |
| Рабочая / полная ширина | 1100 / 1163 мм для указанной серии |
| Длина заготовки | По заказу; в каталоге представлены исполнения 1–20 м |
| Толщина металла | Выбирается по нагрузке; доступны исполнения 0,5–0,9 мм |
| Основа и марка стали | Оцинкованная листовая сталь; марка по сертификату партии |
| Радиус изгиба | По проекту и возможностям производственной линии |
| Покрытие | Цинковое либо полимерное, в зависимости от заказа |
| Цвет RAL | По доступной палитре, например 3005, 6005, 7024, 8017, 9003 |
| Соединение | Нахлёст по волне; поперечные стыки по схеме кровли |
| Крепление | Саморезы с EPDM-шайбой на рассчитанном основании |
| Шаг опор и креплений | Назначается по пролёту, ветру, снегу и расчёту |
| Масса и теплоизоляция | Вес зависит от толщины; утеплителя в листе нет |
| Хранение | На опорных прокладках в сухих условиях, без изгиба и ударов |
Преимущества продольно-гнутого листа
Готовый радиус упрощает раскладку и помогает получить ровный контур свода.
Изгиб по заданной дуге
Заготовку не приходится принудительно гнуть на месте: профиль повторяет согласованную форму.
Упорядоченная линия волн
Рёбра идут по длине листа и визуально подчёркивают плавность арочной поверхности.
Небольшая нагрузка на каркас
Стальная облицовка лёгкая, но допустимую нагрузку на прогоны определяют расчётом.
Меньше подгонки на объекте
Точная раскладка сокращает подрезки, перекосы и отходы на площадке.
Разные сценарии применения
Одной системой можно закрывать козырьки, переходы, хозяйственные блоки и технические оболочки.
Продуманный отвод воды
У карниза водосточная система должна принимать поток без перелива. Желоб и капельник размещают с учётом дуги.
Как подготовить заказ на С17ПГ
Порядок согласования арочных листов для объектов в Москве.
Вопросы об арочном С17ПГ
Коротко о радиусе, нагрузках, герметизации и выборе опор для объектов в Москве. Перед установкой полезно сравнить чертёж с фактическими размерами готовой дуги.
Чем арочный профнастил С17ПГ отличается от прямого?
Заводская продольная гибка задаёт кривизну без перелома рёбер. Лист должен совпадать с радиусом каркаса.
Можно ли согнуть обычный лист уже на крыше?
Силовой прижим прямой заготовки может смять волну и раскрыть нахлёст. Нужен подходящий гнутый вариант.
Как учитывать рабочую ширину при расчёте?
За основу берут полезную ширину, а не габаритную. Отдельно учитывают крайние листы, примыкания, направление укладки и требуемое перекрытие.
Что проверить при приёмке гнутых листов?
Проверяют радиус, длину, количество, маркировку и состояние кромок. Несовпадения устраняют до установки.
Когда требуется дополнительное утепление?
Для закрытого отапливаемого помещения одного стального листа недостаточно: отдельно рассчитывают утепление, парозащиту и меры против образования конденсата.
Нужно ли рассчитывать фундамент под навес?
Да, схема основания зависит от грунта и нагрузок. В отдельных проектах сваи применяют как часть фундамента, но их тип и количество назначают после инженерной оценки, а не по форме кровли.
