Профлист С10ПГ для арочных конструкций
в Московской области

Для навесов с округлой кровлей, переходов и ангаров применяют С10ПГ с продольным изгибом. Листы формуют по согласованной дуге. Минимальная партия — 50 м².

Рассчитать заказ Каталог продукции

от 1455,36 руб./м²цена за квадратный метр

2 днясрок производства

5 днейдоставка в Московскую область

16 летгарантия на изделия

Основа арочных конструкцийОсобенности профилированного листа с изгибом

Что отличает С10ПГ от прямого листа

В отличие от прямого настила С10ПГ повторяет очертания дуги. Неглубокие рёбра сохраняют форму стальной заготовки, а её небольшой вес упрощает работу с каркасом. Номинальная ширина — 1150 мм, полезная — 1100 мм.

Для изготовления используют сталь с цинковой защитой; декоративное исполнение может предусматривать полиэстер. Когда сооружению требуется утеплённый контур, рассматривают сэндвич панели арочные: они совмещают облицовку и утеплитель.

Форма каждой детали должна совпадать с разметкой проекта. После подрезки открытые кромки защищают составом, подходящим к покрытию листа.

Параметр	Значение
Тип изделия	Арочный (радиусный) профлист С10ПГ
Назначение	Арочные кровли, навесы, ангары, ограждения
Полная / рабочая ширина	1150 мм / 1100 мм
Высота профиля	10 мм
Толщина металла	0.45 – 0.7 мм (стандарт 0.5 мм)
Покрытие	Оцинкованное или полимерное (полиэстер)
Цвет	По каталогу RAL (3005, 6005, 7024, 9003)
Марка стали	08пс, С245, С255
Вес	~4.5 – 5.5 кг/м² (зависит от толщины)
Пожарные характеристики	НГ (негорючий)
Диапазон эксплуатации	от -60°C до +80°C

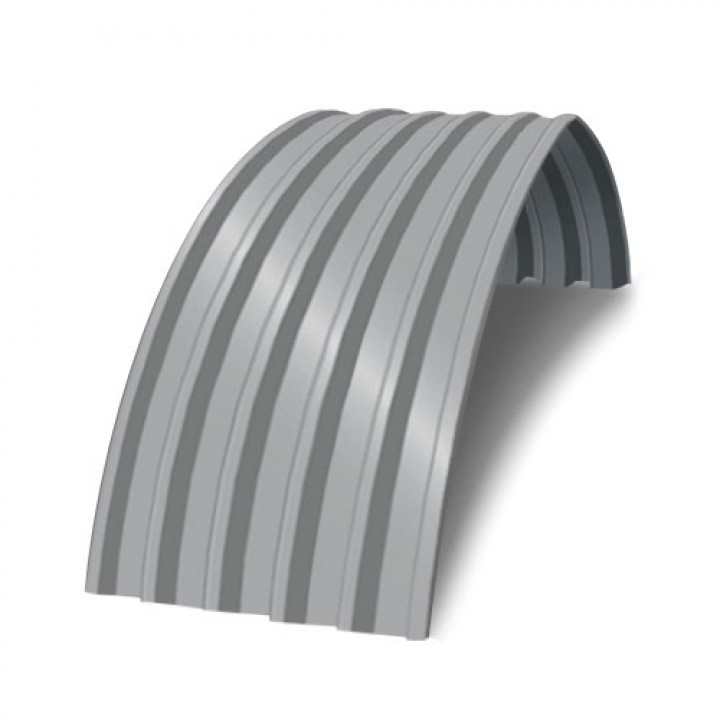

Иллюстрация устройства арочного профлиста С10ПГ: радиусный изгиб и высота волны 10 мм

Параметры перед заказомПодготовка схемы криволинейного покрытия

Как связать размер дуги и схему настила

Сначала на схеме показывают очертание арки, длину её поверхности и расположение прогонов. На простых объектах иногда достаточно гофролист, но у С10ПГ уже задана кривизна: подгонять прямые полосы на месте не придётся.

Радиус изгиба: сверяют с допустимыми параметрами гибки выбранной заготовки.
Нагрузки: по проекту проверяют воздействие снега и ветра на дугу.
Сборка: схему фиксации и места установки метизов указывают в узлах.

Неправильно выбранный способ строповки способен изменить форму дуги. При сборке также проверяют уплотнение стыков и защищают участки среза.

Складирование арочного профлиста С10ПГ перед отправкой на строительную площадку

Практические задачиГде уместен плавный изгиб кровли

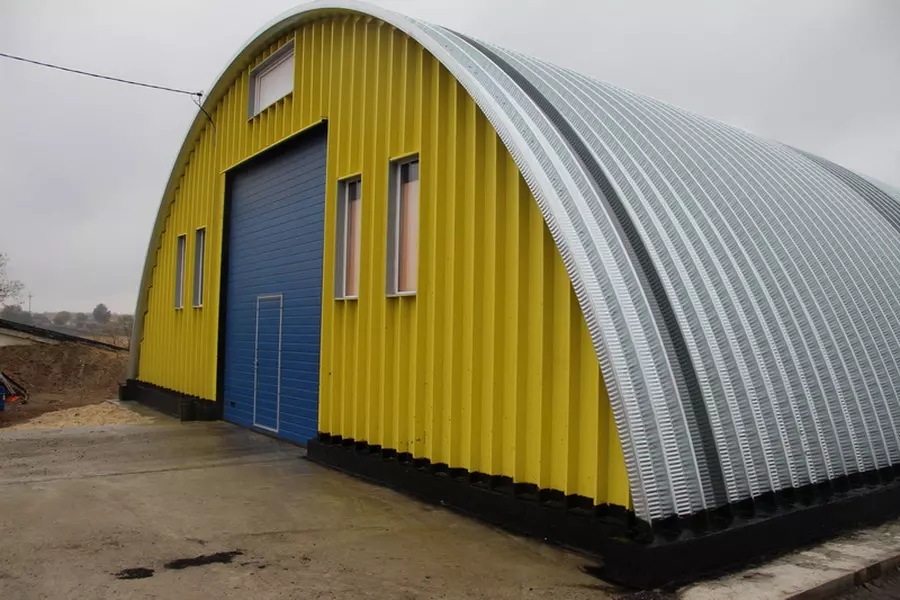

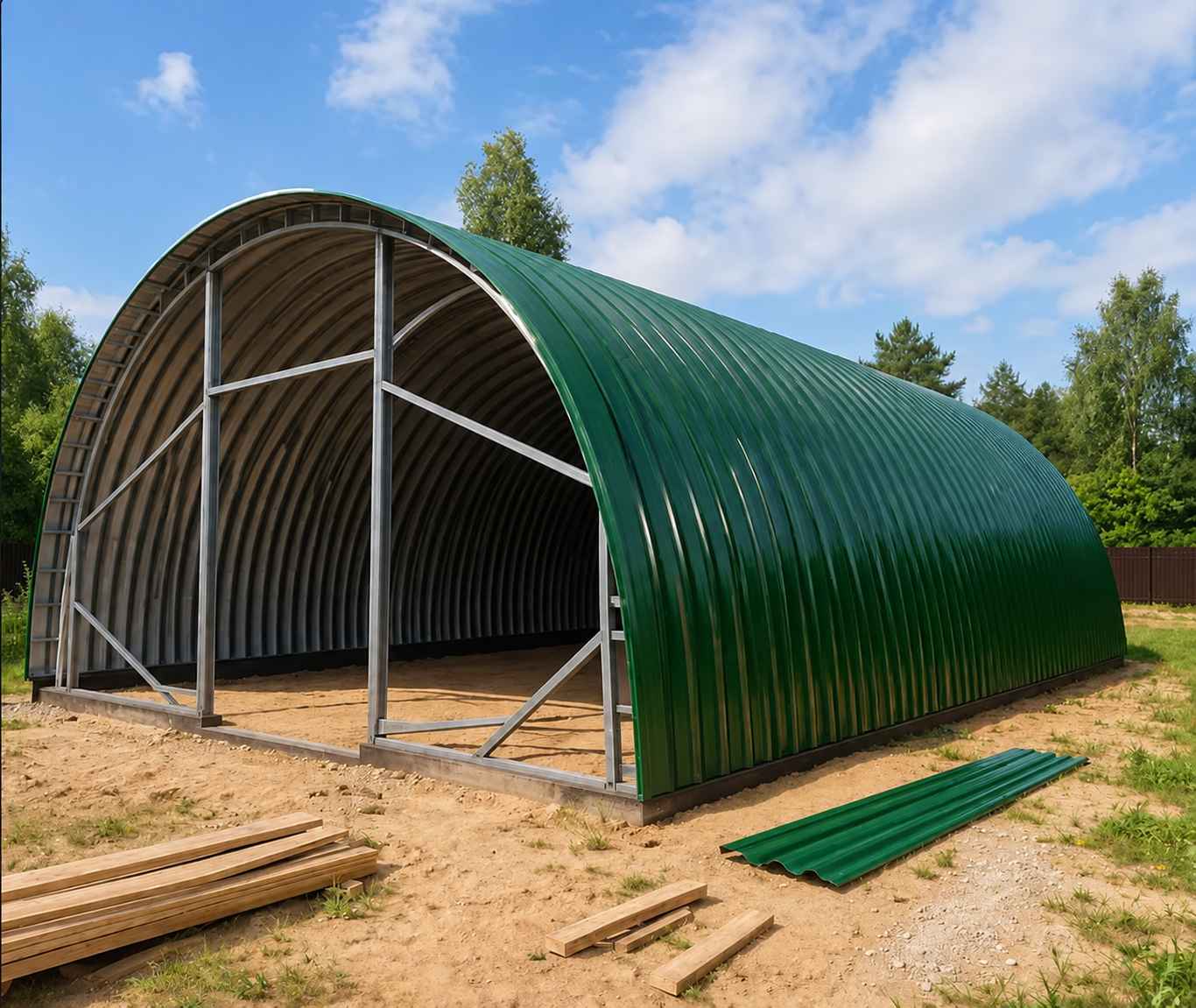

Арочные ангары и склады

Оболочки небольших складов и хозяйственных построек с округлым верхом. Шаг опор определяют расчётом.

Навесы и козырьки

Округлые покрытия входных зон и стоянок. Альтернатива для некоторых проектов — Кликфальц, однако у этих материалов различаются устройство швов и требования к основанию.

Когда не подходит

Не заменяет утеплённую панель и не применяется как самостоятельная несущая система без расчёта.

Контроль качестваПроверка формы и поверхности перед монтажом

До снятия упаковки осмотрите пачки, а затем приложите шаблон к дуге. Дефекты кромок и покрытия лучше обнаружить до установки.

Точность радиуса

Сечение повторяет линию проектного шаблона.

Целостность покрытия

На лицевой стороне нет царапин и вздутий.

Ровность кромок

Края гладкие и не повреждают уплотнение.

Геометрия волны

Рёбра идут без перекосов и смятых участков.

Маркировка

По бирке можно сверить исполнение со спецификацией.

Упаковка

Между деталями предусмотрены разделительные опоры.

Планирование работЧто учесть перед устройством арочной кровли

Уклон и водоотвод

Проверяют путь дождевой воды к карнизному узлу.

Раскладка листов

Детали располагают в порядке, заданном монтажной схемой.

Опорные элементы

Прогоны устанавливают по расчётному шагу.

Подъём деталей

Для дугообразных листов предусматривают подходящие захваты.

Защита стыков

Подбирают ленты и планки к конкретным узлам.

Точки примыкания

Учитывают торцы и сопряжения с вертикальными стенами.

Как подсчитать расход материала

Длину настила определяют по поверхности дуги, а не по расстоянию между её краями. При подсчёте учитывают перекрытие боковых кромок и поперечных соединений.

Сопоставление раскладки и расположения прогонов помогает избежать лишней подрезки.

Бережное обращение с дугообразными деталями

Профилированные заготовки приобретают нужный изгиб на специальном оборудовании. При осмотре смотрят на плавность линии.

На площадке элементы размещают на подкладках, не допуская точечного давления на выступающие участки. Кровельные примыкания осматривают после сезонных осадков.
