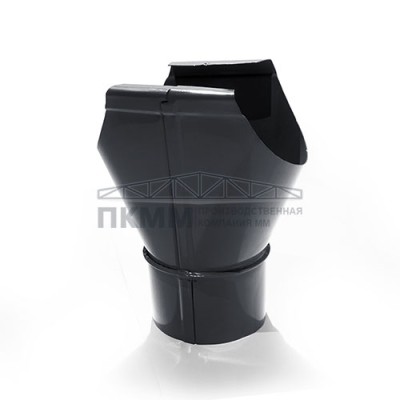

Воронка выпускная D125/100-0.6 Пластизол двухсторонний RAL7024

Позиция объединяет размерное обозначение D125/100-0.6, исполнение «Пластизол двухсторонний», цветовой код RAL7024. Эти признаки рассматривают совместно, потому что геометрия отвечает за сопряжение, а исполнение поверхности — за соответствие выбранной комплектовке. В проектной ведомости позиция рассматривается как часть организованного водоотвода и связывается с конкретным местом установки.

Исходные данные для проекта:

Проектное применение

Количество считают по фактической монтажной схеме: отмечают места установки, стыки, повороты и крепёжные точки, затем сверяют совместимость с желобом, водосточной трубой и переходными элементами соответствующих размеров. Поверхность «Пластизол двухсторонний» сохраняют как часть точного исполнения. Код RAL7024 сверяют с видимыми смежными деталями по ведомости, а не по экранному оттенку. При приёмке контролируют состояние поверхности и кромок.

Узел и сопряжения

Монтаж выполняют в зоне месте перехода от желоба к стояку: сначала проверяют основание и общую геометрию трассы, затем примеряют деталь к соседним элементам. В проекте отдельно отмечают желобом, водосточной трубой и переходными элементами соответствующих размеров, поскольку они образуют единую геометрическую цепочку.

Проектные преимущества:

• Полное обозначение снижает риск пересорта
• Функция элемента соответствует типу «Воронка выпускная»
• Размер D125/100-0.6 проверяется до сборки узла
• Место элемента заранее известно: месте перехода от желоба к стояку
• Крепёжную схему можно подготовить до монтажа
• Полное обозначение снижает риск пересорта

«Воронка выпускная D125/100-0.6 Пластизол двухсторонний RAL7024» рассматривается как самостоятельная позиция водосточной системы. Перед передачей в работу сверяют D125/100-0.6, место установки и соседние элементы; деталь другого размера нельзя считать прямой заменой.
