Металл толщиной 0,4 мм задает поведение кромок при формовке, подрезке и прижиме крепежом. Трехлучевая форма перекрывает торцы подходящих планок и продолжает их округлый контур. Толщину 0,4 мм учитывают при подрезке и подборе крепежа. Защитная пленка предохраняет лицевую сторону при перевозке и примерке, но не должна оставаться под нахлестами.
Расчетный смысл толщины: Раскладку проверяют по плану кровли: каждая ветвь должна перекрывать свой коньковый элемент без разрыва линии. Размеры выпусков берут из замера узла, поскольку они не заданы в наименовании. В комплект включают крепеж, уплотнение и сопрягаемые доборы.
Почему параметр важен позиции:
Пленка защищает поверхность при примерке на эскизе
Сухая сборка выявляет несовпадение осей при приемке
Трехлучевая форма закрывает единый центр узла по монтажной карте
Код RAL7004 переносится в спецификацию до подъема
Позиция учитывается отдельной строкой ведомости в составе узла
Ровные нахлесты упрощают осмотр узла при комплектации
Остальные характеристики трех ветвей

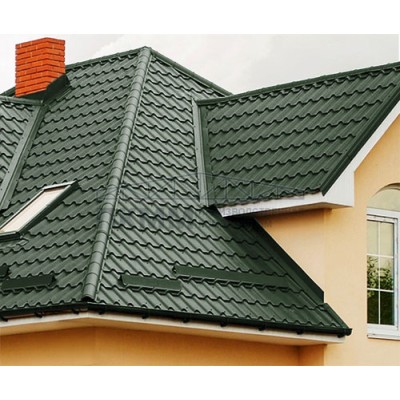

Для однородного узла крепеж и фасонные планки согласуют с покрытием Полиэстер и цветом RAL7004. Наличие пленки требует аккуратной разметки: ее удаляют до окончательного закрытия кромок и мест крепления. Деталь применяют на частных и производственных кровельных системах, когда три коньковые линии сходятся в одном центре. Она закрывает подготовленное сопряжение, но не компенсирует перекос основания. Комбинацию Полиэстер / RAL7004 важно сохранить при замене отдельной детали на уже собранной кровле.
Контрольные точки комплектации:
совпадение покрытия Полиэстер в составе узла
момент удаления защитной пленки при комплектации
углы между тремя коньковыми осями по замеру
толщину металла 0,4 мм до сверления
расположение крепежных точек на эскизе
условия хранения перед монтажом при приемке

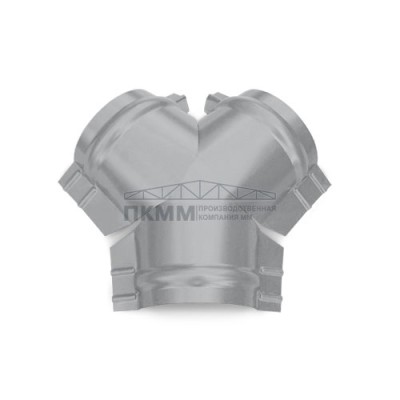

Тройник Y конька полукруглого 0,4 мм с покрытием Полиэстер RAL7004 подбирают по фактической геометрии вершины. Сухая примерка и симметричная фиксация помогают получить ровное трехлучевое сопряжение.
Сверьте толщину 0,4 мм с крепежной схемой, а Полиэстер RAL7004 — с соседними доборами.
Общие
Длина, (мм)510
ЦветСерый
Ширина (мм)625
Основа покрытияПолиэфир
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Толщина металла, (мм)0.4
ПоверхностьГлянцевая
Текстура поверхностиГладкая
Обратная сторонаЭпоксидная серая
ПленкаС пленкой
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
