Ширина 945 мм используется как исходный размер при раскладке профнастила Н90-1.0. Она не заменяет рабочую ширину: полезную величину определяют по схеме соединения и фактическому перекрытию соседних листов. Поэтому число элементов получают после обмера плоскости, а не по одному номинальному размеру.
Влияние ширины на расчет:
Количество элементов
определяют по рабочей раскладке при общей ширине 945 мм
Продольные соединения
считают по числу рядов и принятому нахлесту
Крайняя подрезка
проверяют отдельно по фактической геометрии плоскости
Доборные детали
увязывают с раскладкой и исполнением RAL 8017
Раскладка по рабочей плоскости
На кровле или профилированном настиле сначала отмечают базовую линию и направление Н90, затем последовательно распределяют ряды. Крайний лист проверяют на подрезку, стыки не совмещают с зонами, где предусмотрены особые примыкания, а ширину каждого ряда контролируют до окончательной фиксации. Толщина 1,0 мм и RAL 8017 остаются одинаковыми по всей расчетной зоне. Перед установкой проверяют прямолинейность прогонов, отметки опор и стартовую линию.
Преимущества:
Ширина 945 мм дает исходный габарит для разбивки плоскости — позиция 1.0 / RAL 8017
Порядок рядов можно нанести на монтажную схему до поставки — Н90-1.0, RAL 8017
Толщина 1,0 мм проверяется при подборе основания и крепежа
Профиль Н90 задает направление и форму продольного соединения — 1,0 мм, RAL 8017
Исполнение RAL 8017 учитывается в комплекте доборов — лист 945 мм, RAL 8017
Крайние полосы рассчитываются отдельно, без усреднения — позиция 1.0 / RAL 8017
Выбор этой модификации подтверждают сопоставлением основания, шага опор, крепежа и размеров участка. Профиль Н90, толщина 1,0 мм, ширина 945 мм и RAL 8017 должны совпадать в заказе, маркировке и монтажной карте. Покрытие Полиэстер с кодом RAL 8017 влияет на внешний вид собранной плоскости; при резке и перемещении листов важно не повреждать лицевую сторону.
Передайте раскладку участка и узлы примыканий — проверим Н90-1.0, ширину 945 мм и комплектность RAL 8017. Контрольная позиция: Н90-1.0, RAL 8017.
Общие
Длину режем в размер, м0,5 - 12

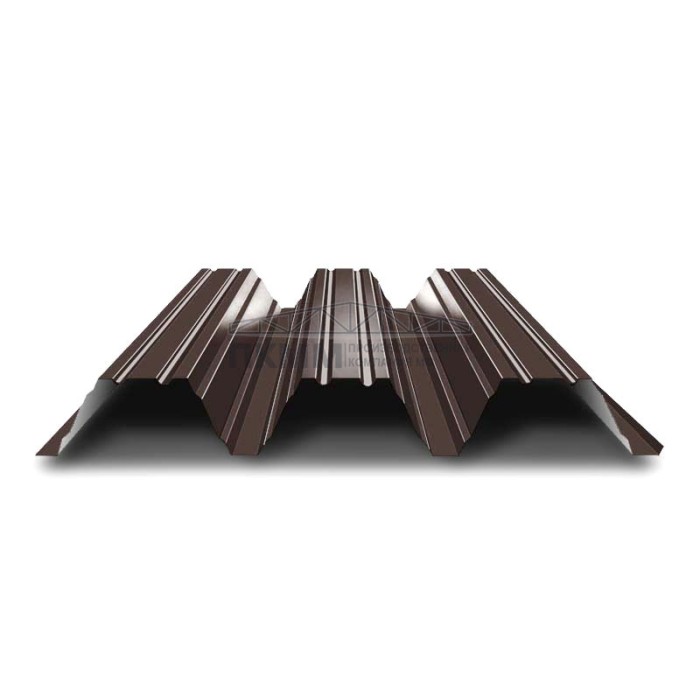

Тип профиляН90
ЦветКоричневый
Полная ширина, мм985
Полезная ширина, мм945
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Толщина металла, (мм)1
Высота профиля, мм87
НазначениеКровля
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
