Ширина 1035 мм служит исходным модулем при раскладке МП35ПГ по дуге арочного навеса над погрузочной зоной. Её нельзя напрямую приравнивать к закрываемой ширине без проверки боковых соединений, крайних подрезок и положения примыканий. Для исполнения 0.45 мм и полиэстер RR32 этот контроль выполняют отдельно.
Влияние ширины на расчет:
Количество элементов
Модуль 1035 мм используют для разбивки арочной плоскости
Стыки
Число продольных соединений зависит от раскладки МП35ПГ
Подрезка
Крайние полосы рассчитывают до изготовления листов 0.45 мм
Доборы
Фасонные детали согласуют с исполнением полиэстер RR32
Раскладка по плоскости
Разметку начинают от контрольной оси и последовательно распределяют полосы МП35ПГ. Толщину 0.45 мм учитывают при выборе опор и крепежа, а полиэстер RR32 — при заказе торцевых деталей. Последний ряд не должен получаться случайной узкой вставкой без опоры.
Преимущества:
Направленная укладка по дуге (0.45 мм, RR32)
Точная фиксация исполнения (0.45 мм, RR32)
Расчёт крайних полос (0.45 мм, RR32)
Жёсткость рельефа МП35ПГ (0.45 мм, RR32)
Подбор крепежа по основе (0.45 мм, RR32)
Перенос позиции в ведомость (0.45 мм, RR32)
Размер 1035 мм сверяют с фактической дугой арочного навеса над погрузочной зоной, а не только с площадью. Для позиции МП35ПГ 0.45 мм в исполнении полиэстер RR32 одновременно рассчитывают стыки, крайние полосы, крепёж и фасонные элементы. Положение бокового соединения выбирают с учётом направления ветра и движения воды по наружной плоскости. Комплектность удобно проверять по отдельным группам: основные листы, крепёж, уплотнения, торцевые детали и элементы примыкания. До передачи заказа в производство полезно составить схему с длиной дуги, направлением стока и расположением торцевых узлов. Крепёж, уплотняющие материалы и фасонные детали рассчитывают как единую систему, поскольку их расход связан с количеством стыков. При разгрузке пачку размещают на ровных опорах, а отдельные элементы перемещают так, чтобы не перегибать продольный профиль.
Согласуйте крепёж, подрезку и доборы для полиэстер RR32, 0.45 мм.
Общие
Длину режем в размер, м1.00 - 20.00

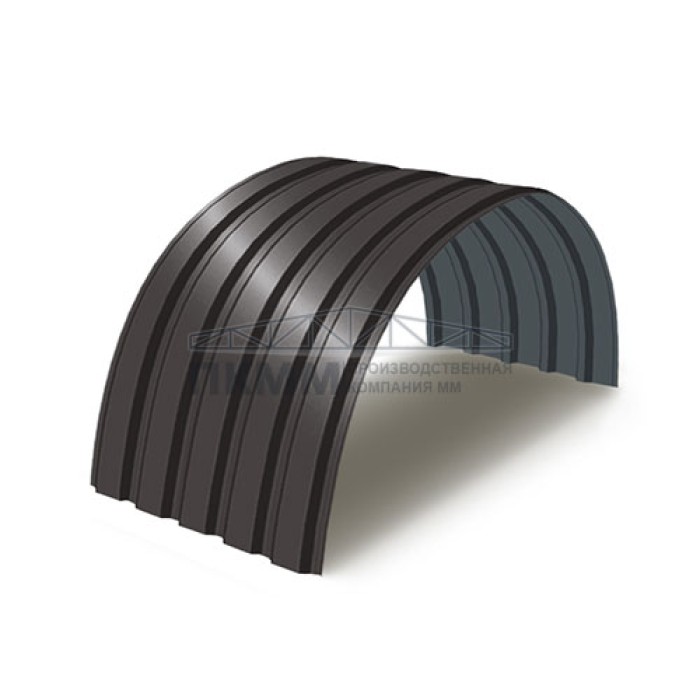

Тип профиляМП35ПГ
Полная ширина, мм1076
Полезная ширина, мм1035
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Высота профиля, мм35
Назначениедля ангаров, складов, навесов, промышленных цехов, арочный
ФормаАрочная
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
Профнастил НС35ПГ-0.9, Ширина-1000, ОцинкованныйПозиция предназначена для формирования радиусной металлической оболочки по заранее подготовленному дуговому каркасу. Профнастил НС35ПГ-0.9, Ширина-1000, Оцинкованный имеет следующие зафиксированные признаки: профиль НС35ПГ, толщина стали 0.9 мм, ширина 1000 мм, оцинкованная поверхность без цветного полимерного слоя.Что представляет собой позиция? в составе арочного узлаРадиусная форма должна соответствовать каркасу: профиль нельзя принудительно притягивать к опорам, если фактическая дуга отличается от производственного задания. Оцинкованное исполнение не предполагает цветной слой RAL.Где применяется радиусный лист? в составе арочного узлаарочные навесы над проездами, входами и разгрузочными зонами; сводчатые покрытия складских и производственных корпусов; защитные кожухи конвейеров и наружных инженерных линий; радиусные вставки в составе комбинированной кровли; технические павильоны и холодные ограждающие контуры.Какие характеристики определяют выбор? в составе арочного узлаКоличество листов определяют по монтажной раскладке, поскольку фактический расход зависит от ширины ряда, нахлестов и конфигурации крайних участков. Для позиции с шириной 1000 мм число элементов определяют по рабочей схеме, а не простым делением площади. Оцинкованное исполнение не предполагает цветной слой RAL.Как комплектовать монтажный узел? в составе арочного узлаПоследовательность укладки назначают с учетом стока осадков и господствующего направления ветра, чтобы боковое соединение не раскрывалось под подсосом. Толщина 0.9 мм должна учитываться при выборе длины крепежа, шайбы и режима затяжки.Что сверить до оформления заявки? в составе арочного узлапроверить совпадение шага прогонов с линиями креплениязаложить технологический запас на крайние подрезкиуточнить способ перехода от радиусной зоны к прямой плоскостизафиксировать параметры позиции без сокращений в спецификациипроверить проектный радиус и направление выгибасопоставить толщину листа с основанием и крепежной схемойМатериал применяют после проверки совпадения радиуса, опорной схемы и комплектующих. В итоговой ведомости сохраняют полное обозначение: профиль НС35ПГ, толщина стали 0.9 мм, ширина 1000 мм, оцинкованная поверхность без цветного полимерного слоя, чтобы исключить смешение с соседними вариантами серии.Передайте геометрию дуги и размеры участка, чтобы связать листы, крепеж и торцевые элементы в одной спецификации. Ключевая позиция: НС35ПГ, 0.9 мм, ширина 1000 мм...
