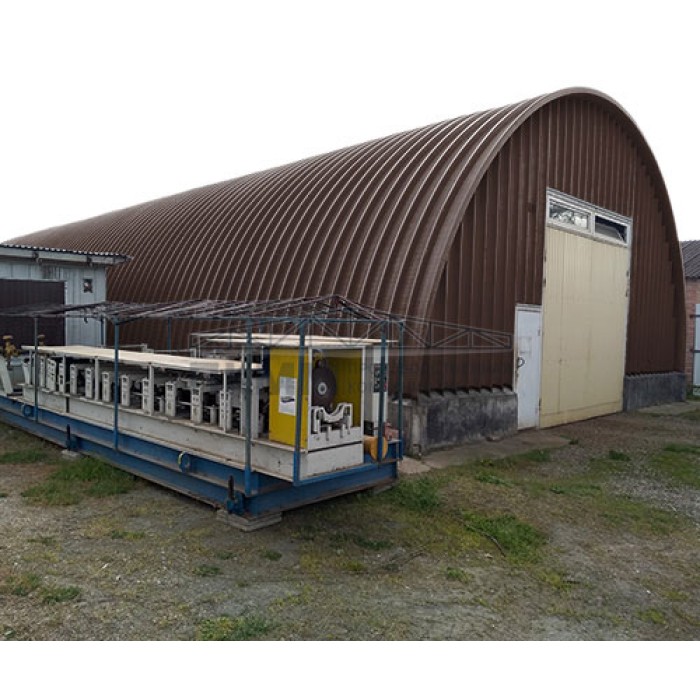

Профнастил H112ПГ-1.1, для бескаркассных ангаров, Полиэстер RAL 8017 — арочный профилированный лист для бескаркассных ангаров с профилем H112ПГ, где число 112 указывает на высоту гофры порядка 112 мм. В карточке зафиксирована толщина металла 1.1 мм и исполнение с полимерным слоем полиэстер RAL 8017, цвет RAL 8017.
Материал относится к профилированным листам арочного назначения: профиль H112ПГ обеспечивает пространственную жёсткость, необходимую для свода бескаркасного сооружения. Металл 1.1 мм подбирают с учётом радиуса гибки и расчётной схемы, а полиэфирное покрытие RAL 8017 защищает лицевую сторону и формирует внешний тон оболочки.
Так как ширина в названии не обозначена, основными параметрами сравнения выступают профиль H112ПГ и толщина исходной стали 1.1 мм. Увеличение толщины от более лёгких исполнений к 1.1 мм меняет массу квадратного метра, сопротивление локальной деформации и требования к основанию. Указание цвета RAL 8017 важно при увязке кровельной и стеновой части с доборными элементами и видимыми стыками.
С точки зрения применения материал ориентирован на сборку внешнего контура бескаркасного ангара и узлов примыкания к торцам, воротным рамам и технологическим проёмам. При монтаже учитывают профиль H112ПГ, радиус гибки, ориентацию нахлёстов и совместимость доборных элементов с покрытием полиэстер RAL 8017.
Преимущества:
Глубокая гофра уменьшает чувствительность листа к монтажным вибрациям и точечным воздействиям.
Материал совместим с доборными элементами, нащельниками и крепежом, рассчитанными под профиль данного типа.
Арочная форма профлиста позволяет собирать быстрый наружный контур с повторяемой геометрией карт.
Для бескаркасных ангаров такой профиль применяют как часть оболочки без отдельной стеновой панели.
Профиль H112ПГ с высотой гофры 112 мм повышает пространственную жёсткость листа в арочной оболочке.
Полиэстер RAL 8017 снижает прямой контакт стали с влагой и задаёт стабильный цвет внешней поверхности.
Сфера применения:
Объекты с быстрым формированием наружного контура из профлиста.
Линейные хозяйственные здания с арочным очертанием покрытия.
Реконструкция или замена отдельных карт в существующих бескаркасных ангарах.
Производственные укрытия с продольно-гнутой оболочкой.
Проверить требования проекта к типу поверхности внутренней и наружной стороны листа.
Уточнить требования к радиусу гибки и транспортной длине карт.
Сверить толщину стали 1.1 мм с расчётной снеговой и ветровой нагрузкой по проекту.
Профнастил H112ПГ-1.1, для бескаркассных ангаров, Полиэстер RAL 8017 применяют как арочный профлист для бескаркассных ангаров, когда в спецификации требуется профиль H112ПГ и толщина металла 1.1 мм. Покрытие выполнено в варианте полиэстер RAL 8017, что фиксирует защитный и цветовой параметр изделия.
Нужен H112ПГ для бескаркассных ангаров? Сформируем поставку по толщине 1.1 мм и требуемому покрытию.
Общие
Длину режем в размер, мОт 0,5 - по 12 (1.00 - 20.00)
Тип профиляН112ПГ
Полная ширина, мм807
Полезная ширина, мм750
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Высота профиля, мм112
Назначениедля ангаров, складов, навесов, промышленных цехов, арочный
ФормаАрочная
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
