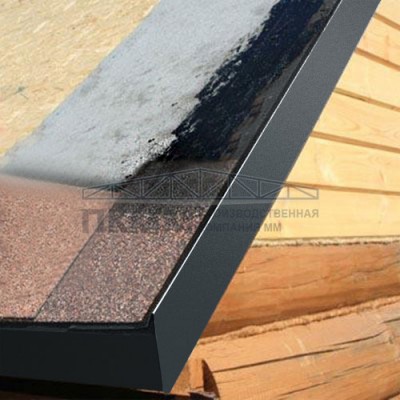

Позицию удобно проверять как отдельный технический паспорт: наименование уже содержит параметры, которые нельзя терять при расчёте, закупке и монтаже. Планка работает в составе краевого узла и подбирается вместе с основным покрытием. Размер профиля 100х20х70 важно сверить с кромкой, основанием и соседними доборами.
Паспорт позиции:
Тип товара
ветровая планка
Профиль / тип панели
ветровой кровельный добор
Ширина
сечение 100х20х70
Толщина
0,45 мм
Покрытие / RAL
Drap RAL7016 с пленкой
Назначение
торцевое оформление кровельного покрытия
Расшифровка параметров
Профиль 100х20х70 нужно учитывать до подрезки и разметки места крепления. Толщина 0,45 мм входит в спецификацию отдельно, поскольку от неё зависит подбор крепёжных элементов. Покрытие Drap RAL7016 с пленкой важно учитывать при подборе сопрягаемых планок и видимого крепежа. При подборе аналога следует ориентироваться на указанную геометрию, а не только на общее название ветровой планки. Защитную плёнку снимают по монтажной логике после операций, при которых поверхность может быть поцарапана.
Применение по паспорту:
Основание — исполнение Drap RAL7016.
Монтаж — исполнение Drap RAL7016.
Край — 100х20х70 / Drap / RAL7016.
Профиль — 100х20х70 / Drap / RAL7016.
Объекты с отделкой Drap RAL7016.
Торцевой узел: Drap, RAL7016, 0,45 мм.
Проверка: Drap, RAL7016, 0,45 мм.
Покрытие: крепление под 0,45 мм, код RAL7016.
Перед установкой проверяют прямолинейность основания и примеряют профиль 100х20х70. Параметр 0,45 мм учитывают при креплении, а Drap RAL7016 с пленкой — при согласовании видимых деталей. Плёнку учитывают при разметке и не оставляют зажатой в готовом стыке. В рабочей карте эту планку целесообразно вести отдельной строкой с указанием 100х20х70, 0,45 мм и RAL7016, чтобы монтажная бригада не смешала её с близкими вариантами.
В заявке оставьте полное сочетание: 100х20х70, 0,45 мм, Drap RAL7016.
Общие
Длина, (мм)2000 и 3000
ЦветАнтрацитово-серый
Ширина (мм)200
Основа покрытияПолиэфир
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПоверхностьМатовая
ПокрытиеDrap
Толщина металла, (мм)0.45
Текстура поверхностиТекстурированная
Обратная сторонаЭпоксидная серая
ПленкаС пленкой
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
