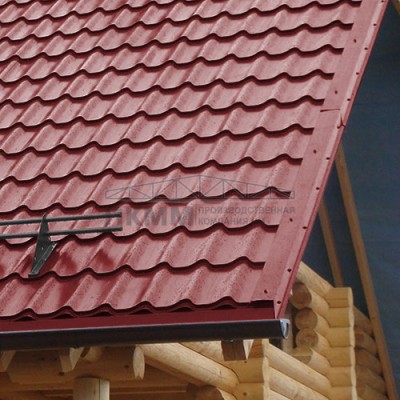

Требуется закрыть и геометрически оформить боковую кромку скатной кровли, связав край настила с подготовленным торцевым основанием. Узел должен учитывать размеры 95×120 мм, протяжённость, места стыков и окончания у карниза и верхней зоны. На объекте совместно контролируют два аспекта: «стык соседних отрезков» и «совместимость с выбранным крепежом». Для кровель со сложными окончаниями планку включают в детальную ведомость вместе с элементами примыкания и закрытия торцов.
Функция выбранной комплектации

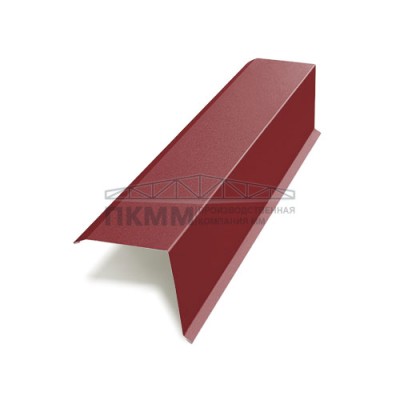

Позиция представляет собой торцевая планка формата 95×120×2000 мм из металла толщиной 0.4 мм с покрытием Полиэстер и цветовым обозначением RAL3011. Двухметровые элементы формируют последовательную линию вдоль торца, поперечная геометрия задаёт посадку, а поверхность Полиэстер RAL3011 согласуется с наружной отделкой кровли. Для этой конфигурации отдельно сопоставляют два контрольных признака: «геометрия закрываемого торца» и «размещение упаковок до начала работ».
Результат точного подбора:
Закрытие торцевой зоны деталью формата 95×120 мм.
Раскладку по длине элементами 2000 мм с контролируемыми стыками.
Учёт металла 0.4 мм при подборе крепежа и резке.
Согласование поверхности Полиэстер RAL3011 с карнизными и верхними доборами.
Возможность раздельно рассчитать правую и левую сторону ската.
Проверку узла по признаку «прямолинейность наружной кромки» до начала установки.
Техническая характеристика
Деталь изготовлена как гнутый металлический добор с двумя поперечными размерами 95 и 120 мм. Длина составляет 2000 мм, толщина металла — 0.4 мм, наружное исполнение — Полиэстер RAL3011. Эти сведения рассматривают совместно: геометрия отвечает за посадку, длина — за число соединений, толщина — за монтажные операции, поверхность — за совместимость видимого контура. Монтажная проверка охватывает два аспекта: «прямолинейность наружной кромки» и «размеры фактического основания».
Для этой комплектации отдельно проверяют два контрольных аспекта: «геометрия закрываемого торца» и «размещение упаковок до начала работ». Решение применимо после проверки фактического основания, раскладки, крепёжной линии и сопряжений с соседними кровельными деталями.
Согласуйте кромки и места подрезки до устройства торцевого завершения.
Общие
Размеры95х120х2000
ЦветКоричнево-красный
Ширина листа, (мм)250
Срок службы изделия (лет)20
ЦветостойкостьХорошая
Область примененияфронтон
ПоверхностьГлянцевая
ПокрытиеПолиэстер
Толщина металла, (мм)0.4
Элемент отделкиПланка торцевая
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
