В объектной документации данная деталь раскрывается по аспекту «эксплуатационный контроль»: металл 0,45 мм, геометрия 76×76×2000 мм и поверхность Полиэстер RR32 не разделяются. Параметры связаны между собой: геометрия отвечает за перекрываемую зону, длина — за раскладку, а поверхность — за совместимость видимой комплектации. Рабочая задача позиции — сформировать верхний контур ендовы без изменения функции нижнего водоотводящего слоя.
Паспорт позиции:
Тип товара

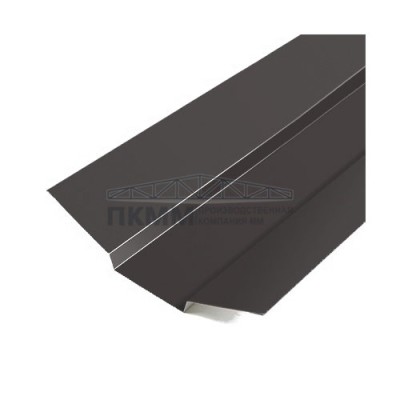

Верхняя ендовная планка для наружного закрытия линии внутреннего кровельного угла
Профиль / тип панели
угловое сечение с симметричными полками 76×76 мм
Ширина
Две рабочие полки по 76 мм; параметр сверяют с открытой зоной ендовы
Толщина
Листовой металл 0,45 мм; значение учитывают при обработке и подборе крепежа
Покрытие / RAL
покрытие Полиэстер, оттенок RR32; обозначение сохраняют в документах без сокращения
Назначение
Закрытие подрезанных кромок поверх нижней ендовы; длина элемента 2000 мм
Расшифровка параметров
Толщина 0,45 мм влияет на поведение детали при подрезке, сверлении и локальной подгонке. Параметр учитывают вместе с материалом основания и типом крепежа; заменять его соседним значением без проверки монтажной карты нельзя, даже если размер полок и цвет совпадают. Ширина каждой рабочей стороны составляет 76 мм.
Применение по паспорту:
Замена поврежденной накладной планки при совпадении сечения 76×76×2000 мм
Сопряжения скатов, где полки по 76 мм соответствуют ширине накрываемой зоны
Участки от карнизного выпуска до конькового сопряжения с последовательной раскладкой элементов
Крыши хозяйственных и административных строений с прямолинейными участками ендов
Реконструкция наружной части ендовного узла без изменения его проектной геометрии
Объекты с несколькими внутренними углами, для которых составляется отдельная ведомость доборов

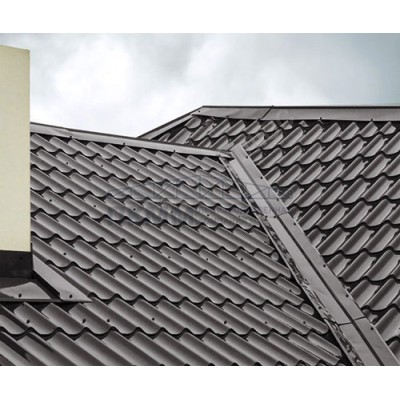

Ендовы на крышах складских и производственных зданий при наличии нижнего водоотводящего элемента
Новые скатные покрытия, где проектом задана верхняя планка толщиной 0,45 мм
Для спецификации фиксируют полное наименование, число элементов и связь с соседними доборами. Такой подход исключает подмену верхней ендовы нижней, смешение цветов и использование деталей с иной шириной полок. Проектное применение подтверждают по чертежу ендовы и контрольному замеру. Если размер полок, толщина или исполнение поверхности отличаются, требуется новая спецификация, а не устная замена на объекте. Признак совместимости — контрольный замер; проверка выполняется во время разметки.
Проведите контрольную примерку по оси внутреннего угла до сверления и окончательной фиксации. Отдельный объект контроля — коньковое завершение; проверка выполняется перед окончательной затяжкой.
Общие
Длину режем в размер, м2 и 3
Размер76х76х2000
ЦветСеро-коричневый
Ширина листа, (мм)312
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПоверхностьГлянцевые
ПокрытиеПолиэстер
Толщина металла, (мм)0.45
Область примененияендова (внутренний угол скатов)
Обратная сторонаЭпоксидная серая
Элемент отделкиПланка ендовы верхняя
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
