Для конкретного внутреннего угла позицию проверяют по направлению «работа внутреннего узла»: ее признаки — толщина 0,5 мм, формат 76×76×2000 мм, исполнение Полиэстер RAL 3009. Если фактическая зона отличается от проектной, сначала корректируют решение, а не смещают центральный сгиб или притягивают одну сторону сильнее другой. Деталь выбирают для узла, где два ската сходятся под внутренним углом и требуется закрыть линию подрезки основного покрытия. В данном исполнении предусмотрены: металл 0,5 мм, полки 76×76 мм, длина 2000 мм и покрытие Полиэстер, цвет RAL 3009.
Влияние ширины на расчет:
Количество элементов
Формат 2000 мм раскладывают по фактической длине каждой ендовы с учетом стыков
Стыки
Число поперечных соединений зависит от протяженности узла и выбранной последовательности монтажа
Подрезка
Полки по 76 мм и крайние окончания размечают после контрольной примерки
Доборы
Коньковые и карнизные сопряжения согласуют с исполнением Полиэстер RAL 3009
Раскладка по плоскости
Для замера используют длину ендовы по линии центрального перегиба и ширину зоны, которую требуется закрыть сверху. Формат 76×76×2000 мм позволяет определить число продольных элементов, но окончательная раскладка зависит от сопряжений у верхней и нижней точек. Крепеж считают по принятой монтажной схеме. При монтаже сначала проверяют ширину открытого участка, затем сопоставляют ее с полками 76×76 мм. Элемент не должен мешать свободному стоку по нижней ендове. Проверяемый участок — поперечный стык; проверка выполняется при сезонном осмотре.
Преимущества:
Полки 76×76 мм дают заранее известную зону перекрытия по обе стороны внутреннего стыка
Формат 76×76×2000 мм облегчает предварительную раскладку и подсчет поперечных соединений
Параметры толщины, размера и поверхности позволяют однозначно идентифицировать изделие на объекте
Симметричное сечение упрощает центровку детали относительно оси внутреннего угла
Размер каждой полки 76 мм можно сопоставить с фактической шириной открытой зоны
Длина 2000 мм позволяет разбить протяженную ендову на контролируемые монтажные участки; раскройная схема проверяется при контроле основания
Полки 76×76 мм связывают деталь с конкретной геометрией внутреннего угла. В расчете проверяют ширину накрываемой полосы, свободный канал нижней ендовы и возможность установить крепеж без попадания в критические зоны стока. Корректная комплектация связывает планку с нижним водоотводом, покрытием скатов и крайними переходами. Для изделия 76×76×2000 мм из металла 0,5 мм в исполнении Полиэстер RAL 3009 все эти связи проверяют заранее.
Согласуйте узел у конька и карниза до окончательной подрезки планок формата 76×76×2000 мм. Признак совместимости — правая полка; проверка выполняется при сезонном осмотре.
Общие
Длину режем в размер, м2 и 3
Размер76х76х2000
ЦветОксид красный
Ширина листа, (мм)312
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПоверхностьГлянцевые
ПокрытиеПолиэстер
Толщина металла, (мм)0.5
Область примененияендова (внутренний угол скатов)
Обратная сторонаЭпоксидная серая

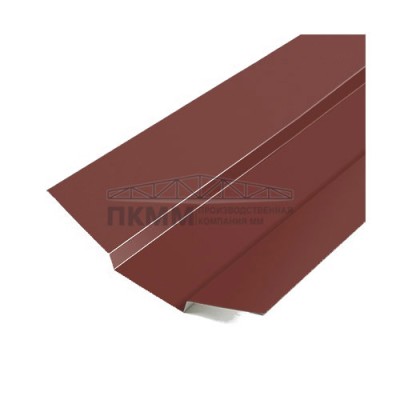

Элемент отделкиПланка ендовы верхняя
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
