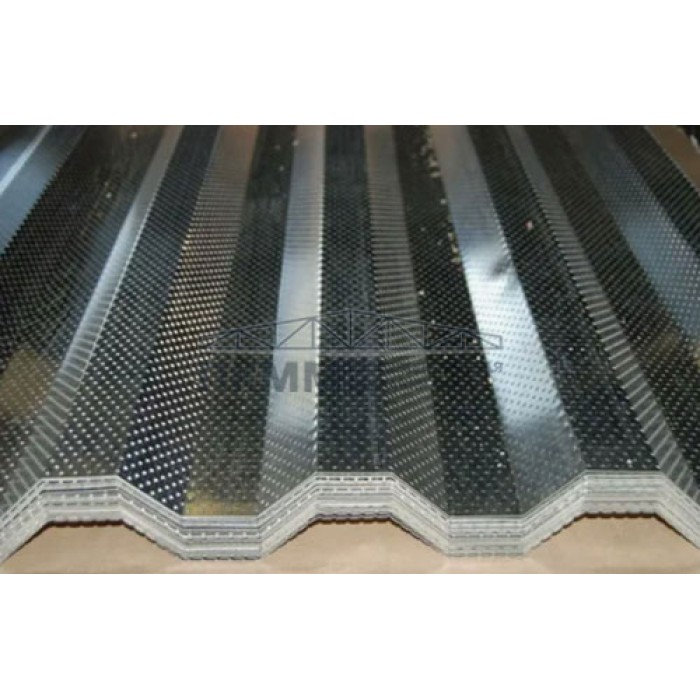

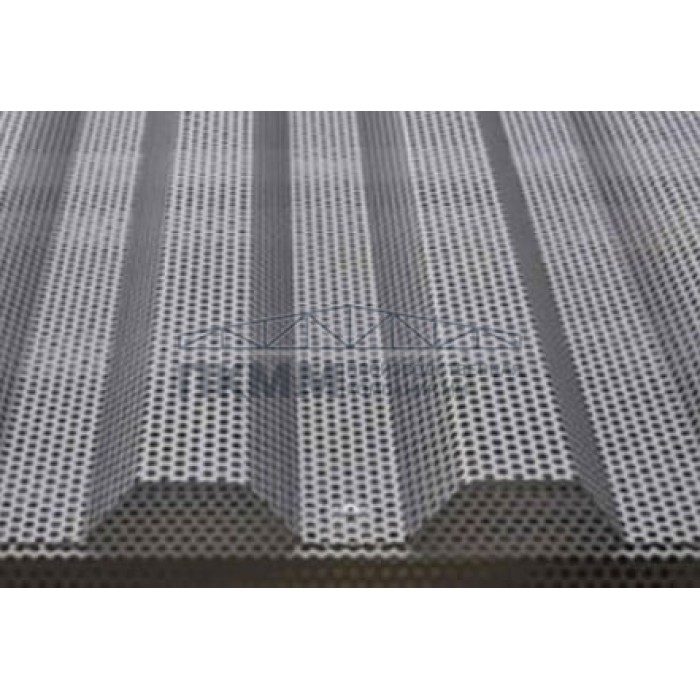

Перфорированный профилированный лист Т18-870-0,6 рассматривают в проекте как оцинкованный металлический элемент для негерметичных облицовок, экранов и ограждающих плоскостей. Обозначение фиксирует профиль Т18, ширину 870 мм и толщину 0,6 мм; эти данные переносят в спецификацию и монтажные чертежи без сокращений.
Проектные исходные данные:
Материал
Оцинкованный перфорированный профилированный лист
Профиль / тип
Т18, поверхность с перфорацией
Размер
Ширина 870 мм, толщина металла 0,6 мм
Покрытие
Оцинкованное исполнение без заявленного RAL
Назначение
Вентилируемые обшивки, экраны и технические ограждения
Использование в рабочей документации
Расчет начинают с геометрии зоны и направления профиля. Ширину 870 мм применяют для определения числа модулей и соединений, затем добавляют крайние подрезки и технологические разрывы. Толщину 0,6 мм переносят в ведомость крепежа. Периметр, углы и переходы считают отдельно для оцинкованных планок; перфорацию не рассматривают как герметизирующий слой.
Сопряжения в составе конструкции
Лист может входить в стеновой экран, облицовку инженерного короба, фасадный фрагмент на подсистеме или ограждение технической зоны. В узле задают опорные линии, направление Т18, положение швов и способ закрытия торца. На примыканиях оставляют место для планок, а после резки исключают постоянное увлажнение открытой кромки.
Преимущества для проектирования:
Обозначение связывает профиль Т18, ширину 870 мм и металл 0,6 мм.
Параметры удобно переносить в спецификацию и ведомость комплектующих.
Перфорация формирует проницаемую плоскость без сплошного перекрытия.
Оцинкованная поверхность задает единый подбор планок и шайб.
Модуль 870 мм помогает определить число швов и крайних резов.
Толщина 0,6 мм служит основанием для проверки каркаса и крепления.
Позиция подходит проекту, когда подсистема рассчитана на лист с профилем Т18, а раскладка соответствует ширине 870 мм. В спецификации сохраняют толщину 0,6 мм и оцинкованное исполнение, не заменяя их близкими вариантами без повторной проверки узлов.
Передайте чертеж узла и размеры плоскости для сверки Т18-870-0,6 со спецификацией.
Общие
Длину режем в размер, м0,5 - 14
Тип профиляТ18 (Оцинк)
ЦветОцинкованный

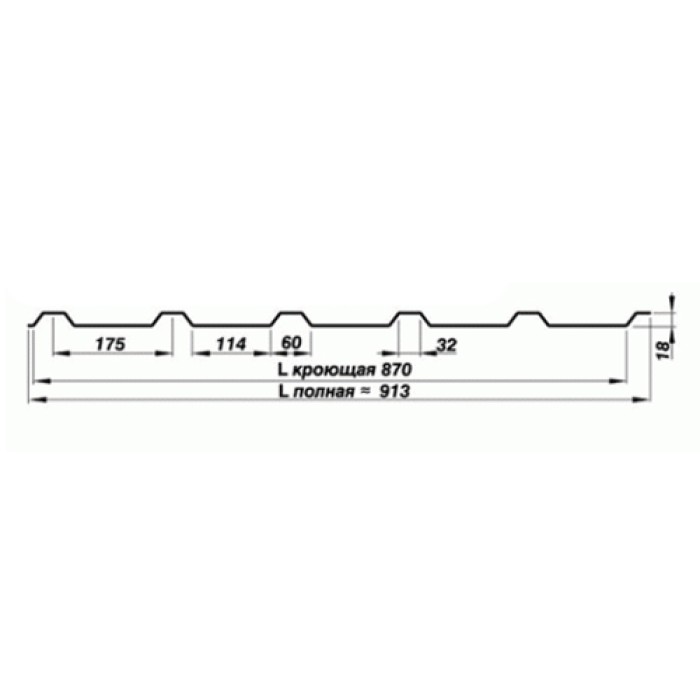

Полная ширина, мм913
Полезная ширина, мм870
ЦветостойкостьНе применяется к оцинкованной поверхности
ПокрытиеЦинк
Толщина металла, (мм)0.6
Высота профиля, мм18
Коррозийная стойкостьХорошая
МатериалОцинкованная сталь
Устойчивость к мех. повреждениямУдовлетворительная
