В мире современного строительства сэндвич-панели зарекомендовали себя как универсальный, высокоэффективный и экономичный материал для возведения стен и кровли промышленных, коммерческих, сельскохозяйственных и даже жилых зданий. Их популярность обусловлена сочетанием отличных тепло- и звукоизоляционных характеристик, высокой скорости монтажа и эстетичного внешнего вида. Однако выбор сэндвич-панелей – это не только решение о типе утеплителя или цвете обшивки. Одним из наиболее критически важных аспектов, определяющих успех всего проекта, является правильный подбор их габаритных размеров.

Длина, ширина, толщина, а также профиль обшивки и даже масса панели – все эти параметры формируют ее "габариты" в широком смысле и оказывают колоссальное влияние на проектирование, транспортировку, монтаж, эксплуатационные характеристики и, конечно же, конечную стоимость объекта. В этой подробной статье для блога о сэндвич-панелях мы разберем каждый из этих габаритных параметров и объясним, почему их учет жизненно важен для строительства идеального фасада.

Основные размеры сэндвич-панелей для отделки стен зданий в соответствии с нормативами ГОСТ 32603-2012 (Панели металлические трёхслойные с утеплителем из минеральной ваты. Технические условия):

Единицы измерения параметров стеновых сэндвич-панелей – миллиметры (мм).

А эти параметры влияют на общий вес элементов.

В основном, величины устанавливаются самим заказчиком при заказе продукции. А толщина подбирается с учётом климата местности и других внешних факторов.

Правильно выбранные габариты изделий (высота и длина) позволят не допускать появления излишка материала и ненужных обрезок от элементов. Разрезать панель нужно специальными ножницами или пилой.

1. Длина сэндвич-панели: От стандарта до индивидуальных решений

• длина (L);
• ширина (В);
• толщина (Н).

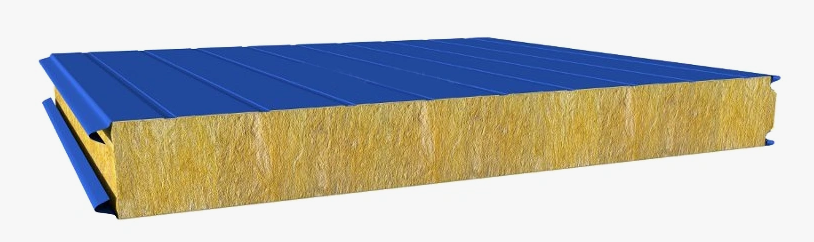

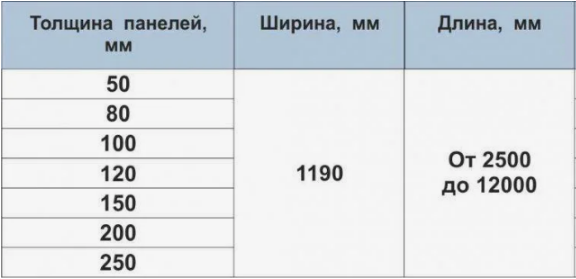

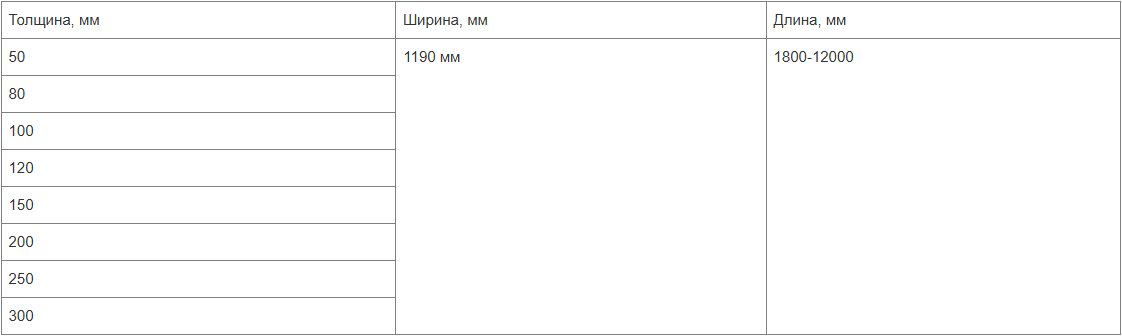

Длина стеновых сэндвич панелей может быть любой от 2000 мм до 13 500 мм в зависимости от необходимой спецификации.

Стеновые сэндвич-панели выпускаются в двух вариантах: рабочая шириной 1000 мм и 1190 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм.

Толщина сэндвич-панели, мм 50, 80, 100, 120, 150, 200, 250.

2. Ширина сэндвич-панели: Стандарт и монтажная особенность

— Ширина стеновых сэндвич-панелей, в отличие от длины, является более стандартизированным параметром. Она обычно определяется возможностями производственной линии и унификацией для удобства проектирования и монтажа.

— Стандартные ширины: Наиболее распространенные стандартные ширины для стеновых сэндвич-панелей:

— 1000 мм (1 метр): Очень популярный размер, удобный для расчетов, транспортировки и монтажа.

— 1190 мм или 1200 мм: Также широко используются, особенно если требуется покрыть большую площадь за меньшее количество панелей.

Реже встречаются панели шириной 900 мм или 600 мм для специфических задач.

Важное различие: Монтажная и общая ширина.

— Монтажная (полезная) ширина: Это ширина, которая фактически перекрывается одной панелью в готовой конструкции. Она учитывает замок, который заходит под соседнюю панель. Именно этот параметр важен для расчетов количества панелей и раскладки фасада.

— Общая ширина: Это полная ширина панели, включая выступающие элементы замка. Она всегда немного больше монтажной. Например, для монтажной ширины 1000 мм общая ширина может составлять около 1020-1030 мм.

Факторы, влияющие на выбор ширины

— Модульная сетка здания: Ширина панелей часто подбирается под шаг колонн или ригелей несущего каркаса, чтобы оптимизировать раскладку и минимизировать подрезку.

— Экономика проекта: Панели большей ширины могут немного снизить стоимость монтажа за счет меньшего количества стыков и крепежных элементов на квадратный метр. Однако они могут быть и дороже в производстве за счет сложности логистики и укладки.

— Эстетика: Различная ширина панелей может использоваться для создания уникальных архитектурных решений фасада.

— Удобство монтажа: Более узкие панели легче поднимать и позиционировать вручную или с помощью менее мощной техники, что может быть актуально на стесненных площадках.

— Допуски по ширине: Допуски по ширине обычно составляют от ±2 мм до ±5 мм.

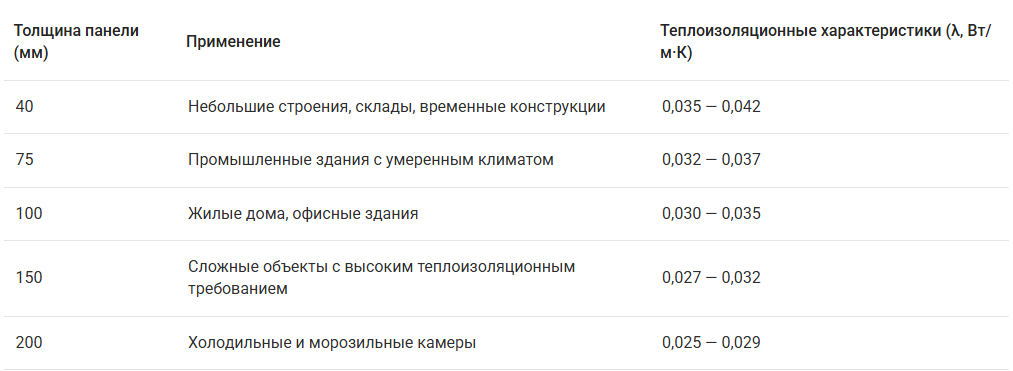

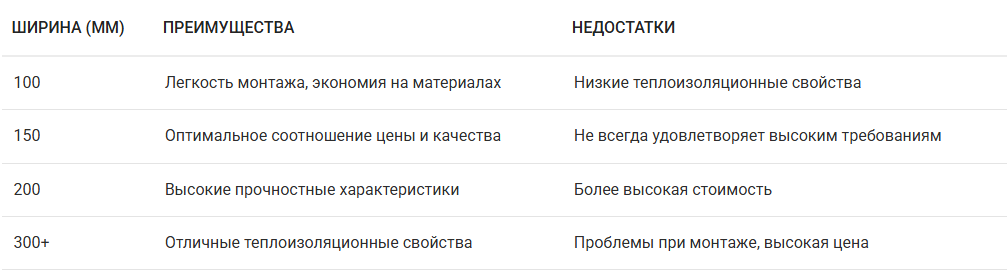

3. Толщина сэндвич-панели: Ключ к теплоизоляции и прочности

— Толщина стеновой сэндвич-панели – это, пожалуй, самый важный габаритный параметр, напрямую влияющий на ее теплоизоляционные свойства, прочность, вес и стоимость. Именно толщина утеплителя определяет способность панели удерживать тепло внутри здания.

— Диапазон толщин: Стеновые сэндвич-панели выпускаются в широком диапазоне толщин:

— 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 150 мм, 175 мм, 200 мм, 250 мм, 300 мм. В отдельных случаях могут быть доступны и панели толщиной 350-400 мм для экстремальных климатических условий или особых требований к энергоэффективности (например, холодильные камеры).

Факторы, влияющие на выбор толщины

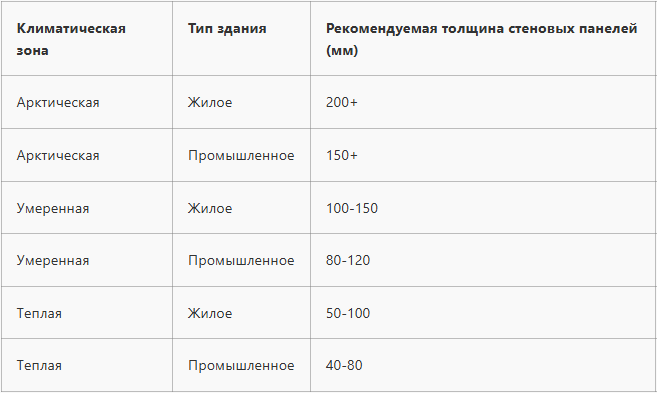

— Климатическая зона и требуемая теплоизоляция: Это основной фактор. Чем холоднее регион, тем толще должна быть панель для достижения необходимого коэффициента сопротивления теплопередаче (R-value или U-value). Разные типы утеплителя (минеральная вата, пенополиуретан (PUR), пенополиизоцианурат (PIR)) имеют разную теплопроводность, поэтому для одного и того же R-value могут потребоваться панели разной толщины, но с разными утеплителями. Например, панель с PIR-утеплителем толщиной 100 мм может обладать такими же теплоизоляционными свойствами, как панель с минеральной ватой толщиной 150 мм.

— Назначение здания: Для отапливаемых производственных цехов, складов или жилых помещений требуются панели большей толщины, чем для неотапливаемых ангаров или временных сооружений. Для холодильных или морозильных камер используются панели максимальной толщины (от 150 мм и выше).

— Пожарная безопасность: Требуемый предел огнестойкости (REI) также влияет на толщину и тип утеплителя. Панели с минеральной ватой обычно обеспечивают более высокие показатели огнестойкости и часто требуют большей толщины для достижения заданного предела.

— Прочностные характеристики: Более толстые панели обладают большей жесткостью и прочностью, что важно для зданий с большими пролетами или подверженных высоким ветровым нагрузкам.

— Бюджет проекта: Чем толще панель, тем она дороже. Необходимо найти оптимальный баланс между энергоэффективностью и стоимостью.

— Вес конструкции: Увеличение толщины панели ведет к увеличению ее веса, что влияет на нагрузки на фундамент и несущий каркас, а также на требования к монтажному оборудованию.

— Допуски по толщине: Допуски по толщине обычно составляют от ±2 мм до ±3 мм, в зависимости от типа утеплителя и общей толщины панели.

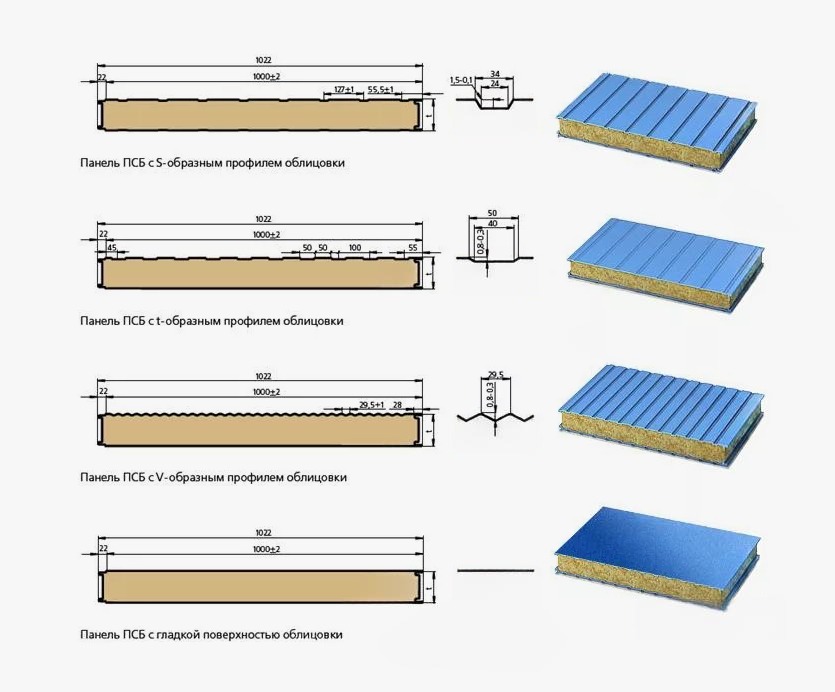

4. Профиль обшивки сэндвич-панели: Эстетика и функциональность

Хотя профиль обшивки не является "габаритным размером" в строгом смысле длины/ширины/толщины, он значительно влияет на восприятие габаритов фасада, его жесткость и эстетику. Внешний и внутренний профили могут быть разными.

— Гладкий (Smooth): Обеспечивает максимально ровную и гладкую поверхность, часто используется для административных зданий, офисов, торговых центров, где важна элегантность. Менее устойчив к мелким механическим повреждениям и бликам.

— Мелкое профилирование (Микроволна, Micro-rib): Неглубокие, частые бороздки (1-2 мм глубиной). Придает панели дополнительную жесткость, скрывает мелкие неровности и блики. Самый распространенный и универсальный вариант.

— Крупное профилирование (Волна, Trapezoidal): Более глубокие и редкие профили. Максимально увеличивает жесткость панели, используется для больших пролетов или в регионах с высокими ветровыми нагрузками. Придает фасаду более индустриальный вид.

— Декоративные профили: Иногда встречаются профили, имитирующие различные материалы (например, блок-хаус, сайдинг), но они менее распространены для стеновых панелей.

Влияние профиля

— Эстетика: Определяет внешний вид фасада, игру света и тени.

— Жесткость: Профилирование увеличивает продольную жесткость панели.

— Бликование: Гладкие панели могут сильно бликовать на солнце, профилированные – меньше.

— Устойчивость к повреждениям: Профилированные панели лучше скрывают мелкие вмятины.

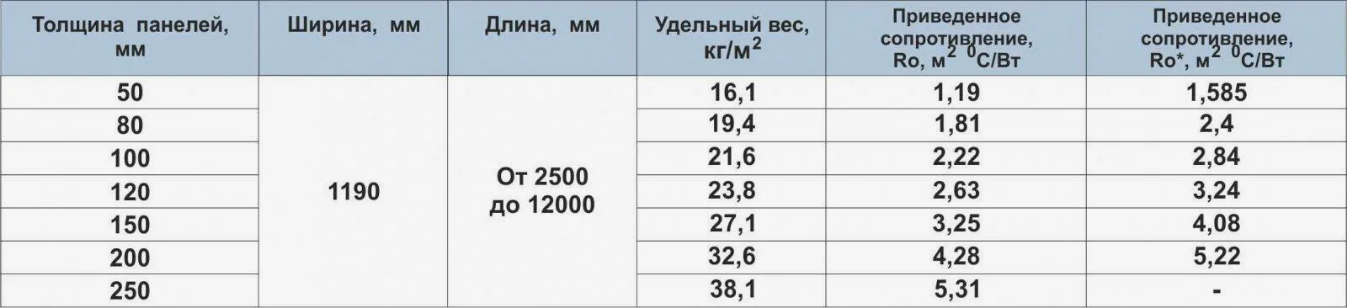

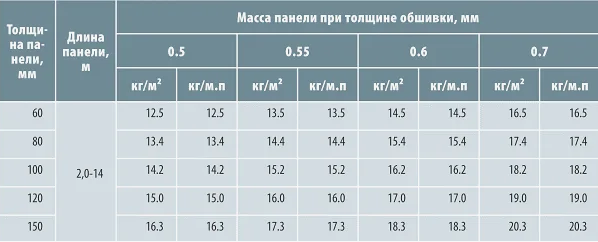

5. Масса сэндвич-панели: Нелинейный габарит с огромным значением

Масса панели, хотя и не является линейным измерением, является ключевым габаритным параметром, который необходимо учитывать. Она измеряется в кг/м² и зависит от всех вышеперечисленных факторов: толщины, типа утеплителя, толщины и типа стали обшивки.

Факторы, влияющие на массу

— Тип утеплителя: Минеральная вата значительно тяжелее, чем PIR/PUR.

— Панель 100 мм с PIR: ~10-12 кг/м².

— Панель 100 мм с минватой: ~15-20 кг/м².

— Толщина панели: Чем толще панель, тем больше объем утеплителя и, соответственно, больше масса.

— Толщина и тип стали обшивки: Увеличение толщины стали (например, с 0.5 мм до 0.7 мм) значительно увеличивает массу панели.

Влияние массы на проект

— Нагрузки на несущий каркас и фундамент: Общая масса фасада определяет требования к прочности каркаса и размерам фундамента.

— Транспортировка: Более тяжелые панели требуют меньшего количества на паллете или в кузове, что может увеличить количество рейсов.

— Монтаж: Требования к грузоподъемности кранов и другого монтажного оборудования. Для тяжелых и больших панелей часто необходимы вакуумные подъемники.

— Стоимость: Логистика тяжелых панелей может быть дороже.

Факторы, влияющие на комплексный выбор габаритов

— Выбор оптимальных габаритов стеновых сэндвич-панелей – это всегда компромисс между множеством требований:

— Назначение и тип здания: Промышленный цех, склад, торговый центр, холодильник, спортивный комплекс – для каждого типа свои приоритеты (тепло, холод, влажность, пожар, эстетика).

— Климатическая зона: Определяет требуемую толщину утеплителя для достижения нормативных показателей энергоэффективности.

— Архитектурные и дизайнерские решения: Влияют на длину, ширину и профиль обшивки для создания желаемого внешнего вида.

— Бюджет проекта: Включает не только стоимость самих панелей, но и затраты на транспортировку, монтаж, крепежные элементы, доборные элементы.

— Конструкция несущего каркаса: Шаг колонн, ригелей и других элементов каркаса напрямую влияет на оптимальную длину и ширину панелей, чтобы минимизировать подрезку и количество стыков.

— Транспортные возможности: Доступность и стоимость перевозки длинномерных и тяжеловесных грузов.

— Наличие и грузоподъемность монтажного оборудования: Возможность безопасного подъема и установки панелей на проектную высоту.

— Пожарные нормы и требования: Определяют тип и толщину утеплителя для достижения заданного предела огнестойкости.

Влияние габаритов на проект и монтаж

— На расчеты: Все статические и динамические нагрузки (ветровые, снеговые), теплотехнические расчеты (энергоэффективность), а также расчеты на пожарную безопасность (предела огнестойкости) напрямую зависят от габаритов панелей.

— На транспортировку: Габариты влияют на тип транспортного средства, количество рейсов, стоимость логистики, необходимость получения разрешений на негабарит.

— На хранение: Требуется достаточное пространство на стройплощадке для хранения пачек панелей, при этом необходимо обеспечить их защиту от атмосферных осадков и повреждений.

— На монтаж: Габариты определяют скорость и сложность монтажа, тип и мощность монтажного оборудования, количество рабочей силы. Использование слишком длинных или тяжелых панелей без соответствующей техники может замедлить работы и увеличить риски.

— На эксплуатацию: Правильно подобранные габариты напрямую влияют на энергоэффективность здания (за счет толщины), его долговечность (за счет минимизации стыков и прочности) и затраты на отопление/кондиционирование.

Габариты стеновых сэндвич-панелей – это не просто цифры в каталоге, это фундаментальные параметры, которые определяют всю логику проектирования и строительства здания. От длины, ширины и толщины панели зависят ее эксплуатационные характеристики, прочностные свойства, внешний вид, а также общая экономика проекта. Игнорирование или неправильный выбор этих параметров может привести к неоправданным затратам, снижению энергоэффективности, проблемам при монтаже и даже к сокращению срока службы всего сооружения.

Поэтому, приступая к проектированию или выбору сэндвич-панелей, крайне важно провести тщательный анализ всех факторов, проконсультироваться с опытными инженерами и поставщиками, чтобы подобрать оптимальные габариты, которые обеспечат надежность, долговечность, экономичность и эстетическую привлекательность вашего будущего объекта.

Длина стеновой сэндвич-панели – это один из наиболее гибких параметров, который может варьироваться в очень широких пределах.

Стандартные длины: Большинство производителей предлагают стандартные длины панелей, которые могут начинаться от 2 метров и достигать 12-14 метров. Эти длины обычно оптимизированы для стандартных транспортных средств (фуры).

Индивидуальное производство: Одно из главных преимуществ сэндвич-панелей – возможность производства по индивидуальным размерам заказчика. Это позволяет минимизировать отходы материала на строительной площадке и сократить количество горизонтальных или вертикальных стыков на фасаде. Максимальная длина такой панели может достигать 16 метров, а в некоторых случаях даже 18-20 метров, хотя такие размеры требуют особой логистики и монтажного оборудования.

Факторы, влияющие на выбор длины

Высота/длина пролета здания: Самый очевидный фактор. Для вертикального монтажа длина панели должна соответствовать высоте стены (от цоколя до карниза), а для горизонтального – длине пролета между несущими колоннами или прогонами.

Эстетика фасада: Использование панелей максимальной длины позволяет создавать фасады с минимальным количеством видимых стыков, что придает зданию более монолитный и современный вид. Меньше стыков – меньше потенциальных "мостиков холода" и точек для проникновения влаги.

Транспортные ограничения: Перевозка панелей длиной более 13.6 метров (стандартная длина кузова фуры) требует использования специализированного транспорта (телескопические тралы) и получения разрешений на перевозку негабаритного груза, что значительно удорожает логистику.

Грузоподъемность и доступность монтажного оборудования: Длинные и тяжелые панели требуют применения мощных кранов и, возможно, вакуумных подъемников, способных безопасно поднять и установить их на проектную высоту.

Возможность повреждений: Чем длиннее панель, тем выше риск ее повреждения при транспортировке и монтаже, особенно при неправильной строповке или наличии сильного ветра.

Экономия материала и отходов: Производство панелей точно по размерам проекта позволяет избежать дорогостоящих отходов на стройплощадке. Однако, для очень сложных фасадов с множеством проемов, возможно, выгоднее использовать стандартные длины и производить подрезку на месте.

Допуски по длине: Производители обычно указывают допуски по длине, которые могут составлять от ±5 мм до ±10 мм для панелей стандартной длины.
