Ключевые параметры для идеальной кровли
Основные размеры сэндвич-панелей для отделки кровель зданий в соответствии с нормативами ГОСТ 32603-2012 (Панели металлические трёхслойные с утеплителем из минеральной ваты. Технические условия):
- длина (L);
- ширина (В);
- толщина (Н).
Единицы измерения параметров кровельных сэндвич-панелей – миллиметры (мм).
Согласно этому ГОСТу, рабочая ширина кровельных сэндвич-панелей должна быть равна 1000 мм, а длина — от 2 до 14 м. При этом даже в нормативе (пункт 4.5) допускается производство панелей большей длины по согласованию с заказчиком. В этом случае они все равно будут считаться материалом, изготовленным по ГОСТ. Кроме того, в ГОСТе приведены размеры профиля внешней облицовки кровельной сэндвич-панели. Они показаны на чертеже ниже.
Толщина кровельных сэндвич-панелей

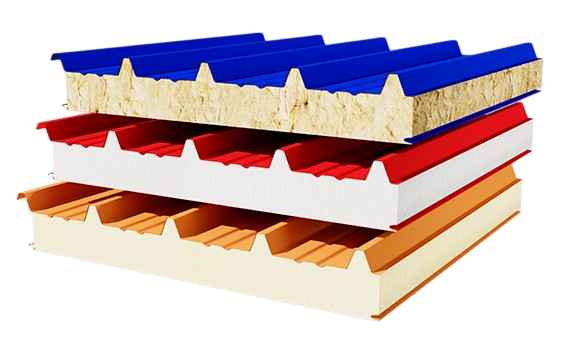

Этот параметр зависит от используемого утеплителя. Кроме минеральной ваты для теплоизоляции сэндвич-панелей используют:
- пенополистирол;
- пенополиуретан;
- пенополиизоцианурат.
Пенополистирол. Дешевый влагостойкий утеплитель. Кровельные панели на его основе, как правило, выпускают в тех же размерах, что и материал по ГОСТу, но максимальная их толщина обычно не превышает 200 мм. Это связано с большей эффективностью пенополистирола как утеплителя. Климатические условия, в которых оправдано использование таких сэндвич-панелей толщиной 250 и 300 мм, настолько редко встречаются, что этот материал выпускают только под заказ.
Пенополиуретан. Еще более эффективный, чем пенополистирол, утеплитель. К тому же он не поддерживает горение и не выделяет токсичные вещества даже при сильном нагреве. Обычно его выпускают только в шести вариантах толщины: 40, 60, 80, 100, 120, 150 мм. Сэндвич-панели с пенополистирольной «начинкой» толщиной 200 мм и более — редкость.
Пенополиизоцианурат. Этот утеплитель — близкий родственник пенополиуретана. По свойствам эти два материала очень похожи, существенное отличие только одно — огнестойкость. Пенополиизоцианурат относится к группе горючести Г1, поэтому кровельные сэндвич-панели с ним в качестве наполнителя используют при строительстве зданий с повышенными требованиями по пожарной безопасности. Например, при возведении складов для горючих веществ. Толщина кровельных сэндвич-панелей с наполнителем из пенополиизоцианурата такая же, как у панелей с сердечником из пенополиуретана.

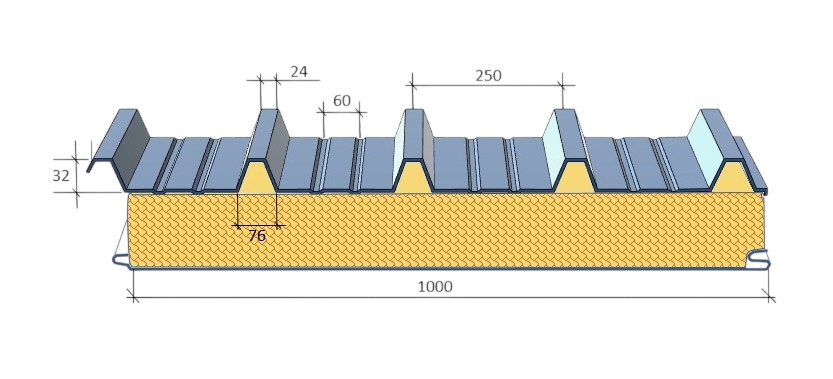

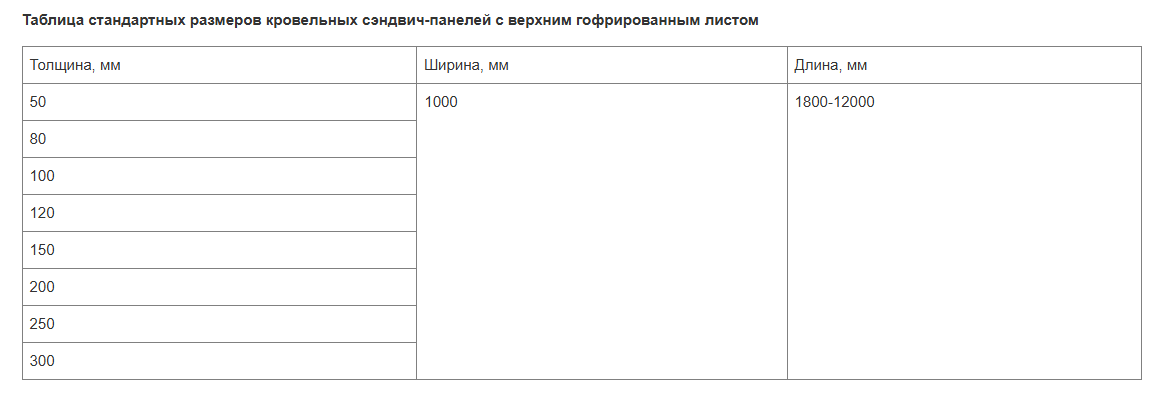

В стандарте есть все размеры замка кровельной сэндвич-панели, высота волны и форма профиля. Косвенно также приведен шаг профилирования — его легко рассчитать, учитывая, что на рабочую ширину панели (1000 мм) приходится четыре волны профиля. А вот размеры промежуточного ребра жесткости зависят только от технических условий (ТУ) производителя.
Формы профилирования внутренней облицовки кровельных панелей тоже имеется в ГОСТ, но не их размеры. Они остаются на усмотрение производителей.
По ГОСТу, толщина кровельной сэндвич-панели с минераловатным наполнителем равна 50-300 мм. Но это условная толщина, то есть округленная до значений, кратных десяти.
Предельное отклонение не должно превышать 1,5 мм по ширине и 1 мм по толщине.

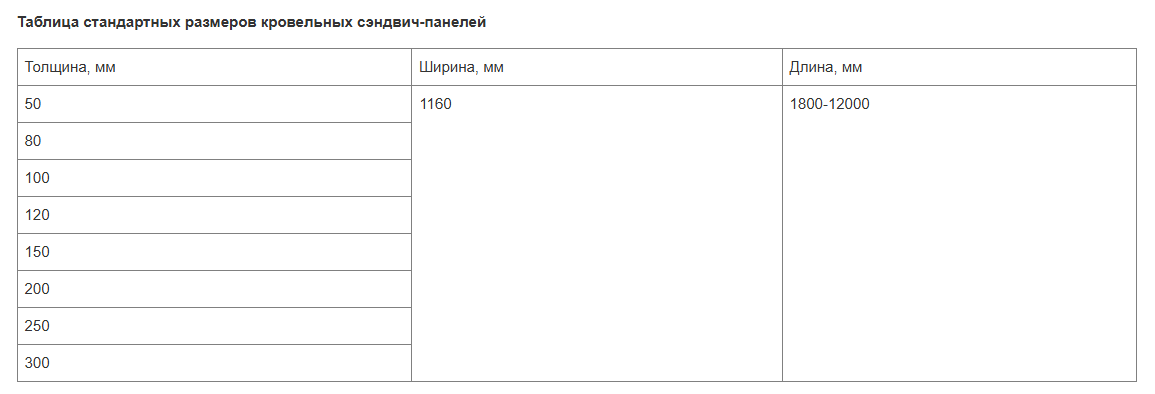

Основные параметры габаритов кровельных сэндвич-панелей
1. Длина
Длина кровельных сэндвич-панелей может варьироваться в очень широких пределах, что является одним из их главных преимуществ. Производители предлагают как стандартные длины, так и возможность изготовления панелей на заказ под конкретный проект.
Стандартные длины: Наиболее часто встречающиеся стандартные длины варьируются от 3 метров до 18 метров. Выбор стандартной длины может быть экономически выгоден, если она идеально подходит для вашего проекта, так как это снижает затраты на индивидуальное производство и логистику.
Длины на заказ: Возможность изготовления панелей по индивидуальным размерам – это огромное преимущество, позволяющее покрыть большие пролеты кровли без дополнительных стыков. Это не только улучшает герметичность и эстетику, но и снижает трудозатраты при монтаже. Максимальная длина, которую может произвести современное оборудование, может достигать 25 метров и более. Однако, стоит учитывать ограничения по транспортировке и возможности монтажа таких длинномеров.
Важно учитывать при выборе длины
— Размеры здания: Длина панелей должна соответствовать размерам кровли, минимизируя обрезки.
— Логистика: Длинные панели требуют специального транспорта и оборудования для погрузки/разгрузки и монтажа.
— Нагрузка на каркас: Более длинные панели могут создавать большую нагрузку на опорные конструкции.
2. Ширина
Ширина кровельных сэндвич-панелей также имеет свои вариации, но обычно она более стандартизирована по сравнению с длиной. Ширина панели определяется шириной металлического листа, используемого для внешней облицовки, и чаще всего она выбирается с учетом эффективного покрытия.
— Рабочая (полезная) ширина: Это ширина панели, которая остается после монтажа, учитывая нахлест или тип замкового соединения. Она меньше общей ширины.
— Полная (общая) ширина: Это полный размер панели, включая все элементы замкового соединения и возможные выступающие части.
Наиболее распространенные полные ширины кровельных сэндвич-панелей:
— 1000 мм: Часто используется для панелей с одной металлической облицовкой или специфическими замковыми системами.
— 1150 мм: Одна из самых популярных ширин, обеспечивающая хороший баланс между площадью покрытия и удобством монтажа.
— 1200 мм: Такая ширина также встречается, предлагая более широкое покрытие за один элемент.
Важно учитывать при выборе ширины
— Тип замкового соединения: Разные замки могут влиять на рабочую ширину.
— Профиль облицовки: Профилирование может незначительно увеличивать общую ширину.
— Расчет материала: Понимание рабочей ширины критически важно для точного расчета необходимого количества панелей.

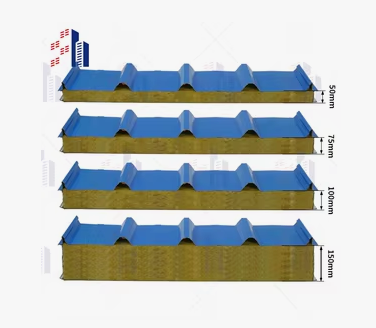

3. Толщина
Толщина – это один из наиболее важных габаритных параметров кровельной сэндвич-панели, напрямую влияющий на ее теплоизоляционные, звукоизоляционные и несущие характеристики. Толщина панели определяется суммой толщины двух металлических облицовок и толщины утеплителя.
— Толщина металлической облицовки: Обычно варьируется от 0.45 мм до 0.7 мм. Этот параметр определяет прочность и коррозионную стойкость внешней поверхности. Более толстый металл обеспечивает лучшую несущую способность и долговечность.
— Толщина утеплителя: Является ключевым фактором, определяющим теплоизоляционные свойства панели. Наиболее распространенные утеплители для кровельных сэндвич-панелей:
- Минеральная вата (базальтовая вата): Толщина может варьироваться от 50 мм до 250 мм и более. Минеральная вата обладает отличной огнестойкостью и хорошими теплоизоляционными свойствами.
- Пенополистирол (ППС/EPS): Толщина может быть от 50 мм до 200 мм. ППС легкий и обладает хорошей теплоизоляцией, но уступает минеральной вате в огнестойкости.
- Экструдированный пенополистирол (ЭППС/XPS): Толщина обычно от 50 мм до 150 мм. ЭППС имеет более высокую прочность и низкое водопоглощение по сравнению с ППС.
- Пенополиуретан (ППУ/PUR) и Полиизоцианурат (PIR): Толщина варьируется от 40 мм до 200 мм и более. ППУ и PIR обладают наилучшими теплоизоляционными свойствами при наименьшей толщине, что позволяет создавать более тонкие, но очень эффективные панели. PIR-панели также обладают повышенной огнестойкостью.
Итоговая толщина кровельных сэндвич-панелей обычно составляет от 50 мм до 300 мм, в зависимости от типа утеплителя и требуемых теплотехнических характеристик.
Важно учитывать при выборе толщины
— Климатическая зона: В холодных регионах требуются более толстые панели для обеспечения достаточной теплоизоляции и снижения затрат на отопление.
— Нормативные требования: Строительные нормы и правила (СНиП, СП) устанавливают минимальные требования к теплопроводности ограждающих конструкций.
— Несущая способность: Более толстые панели, особенно с утеплителем из минеральной ваты, могут обладать лучшими несущими характеристиками.
— Бюджет: Более толстые и высокоэффективные панели, как правило, дороже.
4. Профиль
По профилю кровельные сэндвич-панели разнообразнее, чем по другим характеристикам.Высота волны листа внешней облицовки зависит от назначения материала.
У панелей, предназначенных для монтажа крыш небольших построек, к примеру, гаражей, высота волны обычно не превышает 30 мм. Как правило, она даже меньше — 22-25 мм.
Если речь идет о кровельных сэндвич-панелях для промышленных зданий, то у них высота волны внешней облицовки начинается от 30 мм и достигает 45 мм.

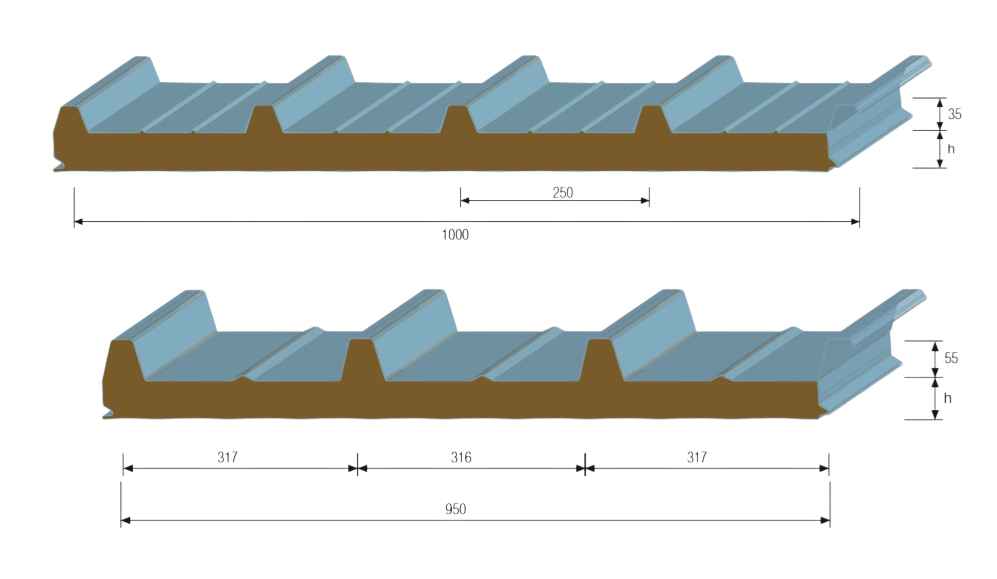

Также есть специализированные кровельные панели с глубоким профилем, предназначенные для устройства крыш в условиях северного климата с высокой снеговой нагрузкой. У них высота волны внешней облицовки может превышать 50 мм.
В большинстве случаев на один лист приходится четыре полных волны. На панелях с глубоким профилем — три волны.
Влияние профилирования на габариты
Профилирование играет ключевую роль в формировании габаритов и свойств кровельных сэндвич-панелей.
— Высота профиля: Высота трапециевидных ребер (обычно от 30 мм до 60 мм) напрямую влияет на общую толщину панели и ее несущую способность. Чем выше ребра, тем жестче панель и тем больший пролет она может перекрыть без дополнительных опор.
— Шаг профиля: Расстояние между ребрами жесткости также влияет на распределение нагрузки и общую жесткость.
— Микропрофилирование: Наличие мелких борозд на полках может незначительно увеличивать общую толщину панели или влиять на точность ее размеров.
— Замковые соединения: Форма и глубина замковых элементов (например, капиллярный канал) также являются частью габаритов и важны для обеспечения герметичности.
Габариты упаковки и транспортировка
Не менее важно учитывать габариты упакованных сэндвич-панелей при планировании доставки и монтажа.
— Тип упаковки: Панели обычно упаковываются в пачки, перетянутые стяжной лентой. Между панелями прокладываются уплотнительные материалы для защиты от царапин.
— Габариты пачки: Зависят от количества панелей в пачке, их длины, ширины и толщины. Длина пачки равна длине панелей, а ширина и высота определяются суммой толщин всех панелей и межслойных прокладок.
— Ограничения по весу: Максимальный вес пачки для удобства погрузки/разгрузки обычно составляет до 5-7 тонн. Для более длинных или толстых панелей пачки могут разбиваться на более мелкие единицы.
— Транспорт: Для перевозки сэндвич-панелей используются бортовые платформы, низкорамные тралы или специализированные автомобили. При планировании маршрута и типа транспорта необходимо учитывать максимальную длину и вес пачек, а также высоту пачек, чтобы они проходили под мостами и другими ограничениями.
Как выбрать правильные размеры?
— Определите климатические и нагрузочные условия: Узнайте расчетные снеговые и ветровые нагрузки для вашего региона, а также требуемые показатели теплосопротивления.
— Изучите техническую документацию: Производители предоставляют подробные каталоги с указанием всех габаритных размеров, характеристик и допустимых нагрузок для каждой модели сэндвич-панелей.
— Проконсультируйтесь со специалистами: Архитекторы, проектировщики и менеджеры по продажам помогут вам подобрать оптимальные габариты, учитывая все технические и экономические аспекты проекта.
— Рассчитайте количество материала: На основе рабочей ширины панелей и размеров кровли произведите точный расчет необходимого количества.
— Учитывайте логистику и монтаж: Планируйте доставку и монтаж, исходя из габаритов панелей и доступности техники.
Габариты кровельных сэндвич-панелей – это не просто цифры, а комплексная информация, которая определяет эффективность, долговечность и надежность вашей кровли. Тщательное изучение этих параметров, консультация с профессионалами и правильный расчет позволят вам выбрать идеальные сэндвич-панели, которые будут служить верой и правдой долгие годы, обеспечивая комфорт и безопасность.
