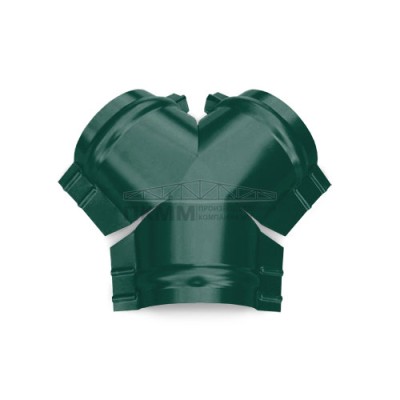

Тройник Y конька полукруглого 0,45 Drap ST RAL6005 с пленкой

Устройство элемента монтажа

Трехлучевая форма перекрывает торцы подходящих планок и продолжает их округлый контур. Толщину 0,45 мм учитывают при подрезке и подборе крепежа. Перед окончательной фиксацией поверхность освобождают от пленки и проверяют на отсутствие стружки после подрезки. Контроль: направление скатов, RAL6005.

Конструктивные особенности сопряжения:

• Симметричная фиксация уменьшает риск перекоса по монтажной карте
• Толщина 0,45 мм учитывается при подборе крепежа до подъема
• Пленка защищает поверхность при примерке в составе узла
• Сухая сборка выявляет несовпадение осей при комплектации
• Трехлучевая форма закрывает единый центр узла по замеру
• Код RAL6005 переносится в спецификацию до сверления

Работа в составе узла позиции

Деталь применяют на новых и ремонтируемых скатных конструкциях, когда три коньковые линии сходятся в одном центре. Она закрывает подготовленное сопряжение, но не компенсирует перекос основания. Маркировка RAL6005 относится к внешнему цветовому решению, а покрытие Drap ST — к конкретной позиции металла. В спецификации тройник считают отдельной фасонной позицией, связанной с тремя полукруглыми планками. Размеры выпусков берут из замера узла, поскольку они не заданы в наименовании. В комплект включают крепеж, уплотнение и сопрягаемые доборы. До фиксации нужно защитить открытые срезы после корректирующей подрезки. Затем подрезку выполняют минимально, сохраняя ровную кромку и целостность видимого покрытия. Иначе одна из ветвей может уйти с оси, а нахлест получится неодинаковым. Стружку после подрезки удаляют сразу.

Тройник Y конька полукруглого 0,45 мм с покрытием Drap ST RAL6005 подбирают по фактической геометрии вершины. Сухая примерка и симметричная фиксация помогают получить ровное трехлучевое сопряжение.
