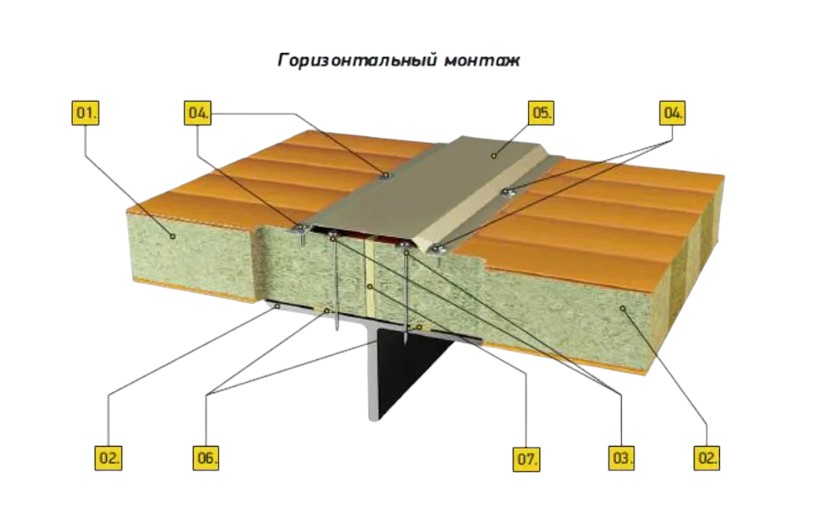

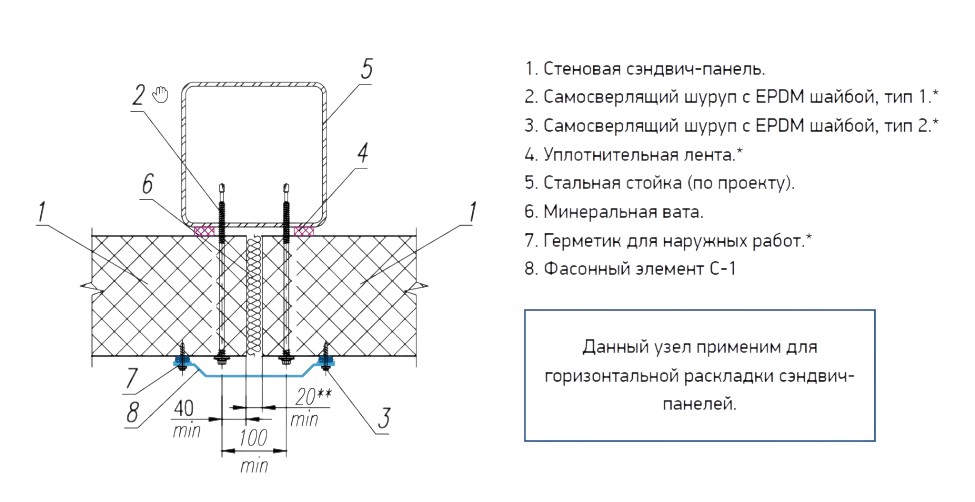

Типы стыков при горизонтальном монтаже

При горизонтальном монтаже используются следующие основные типы стыков:

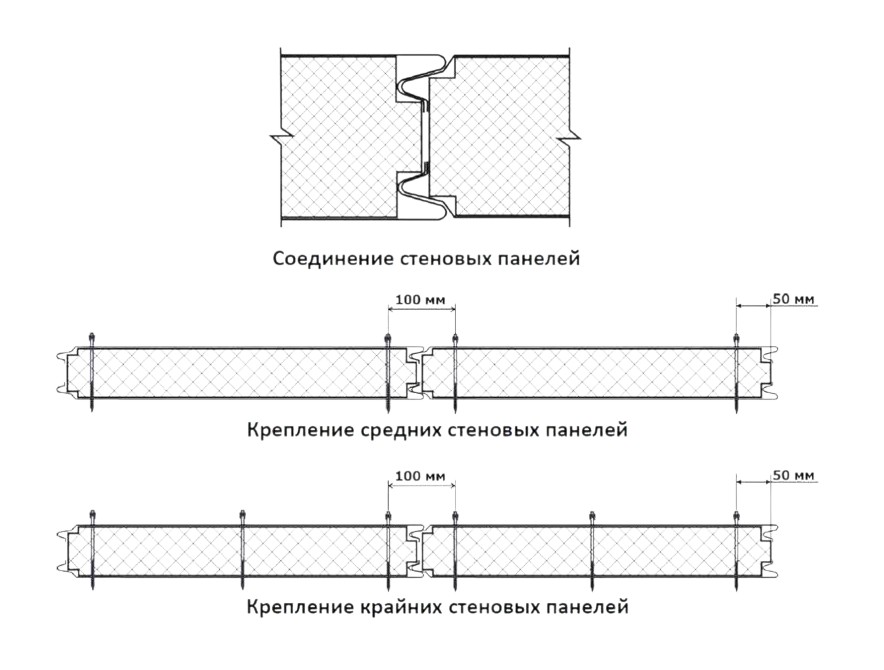

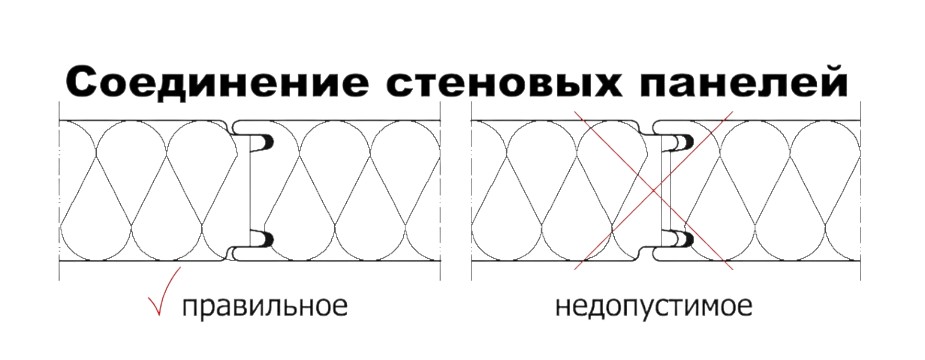

— Стык «шип-паз»: Этот наиболее распространенный тип стыка обеспечивается конструкцией замка сэндвич-панели. Панели соединяются друг с другом путем вхождения шипа одной панели в паз другой.

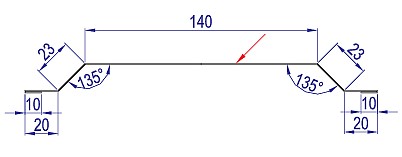

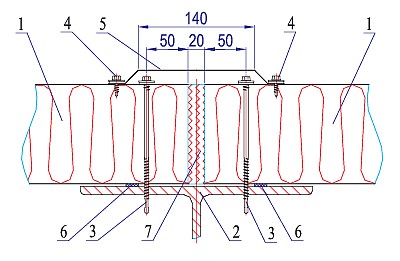

— Стык с применением доборных элементов (нащельников): Доборные элементы (нащельники, уголки) используются для перекрытия стыков, обеспечивая дополнительную герметичность и эстетику.

— Стык внахлест: Панели располагаются с небольшим перекрытием, образуя надежный барьер для влаги и ветра.

— Стык «в четверть»: Этот тип стыка требует более точного монтажа и используется для обеспечения плотного прилегания панелей друг к другу.

Выбор крепежа: ключевые факторы

Выбор крепежа для стыковки сэндвич-панелей – важный этап, требующий учета нескольких факторов:

— Тип подконструкции: Крепеж должен соответствовать материалу подконструкции (сталь, бетон, дерево).

— Толщина панели: Длина крепежа должна быть достаточной для надежного крепления панели к подконструкции.

— Ветровая нагрузка: Для зданий с высокой ветровой нагрузкой следует использовать более прочный крепеж и увеличивать количество точек крепления.

— Климатические условия: Крепеж должен быть устойчивым к коррозии и другим негативным воздействиям окружающей среды.

— Тип стыка: Выбор крепежа зависит от типа стыка.

Основные типы крепежа

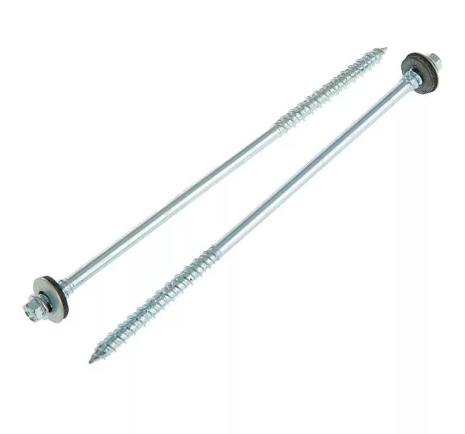

— Саморезы: Наиболее распространенный тип крепежа. Используются саморезы с буровым наконечником для металлических подконструкций и саморезы для бетона, если панели крепятся к бетонному основанию.

— Заклепки: Обеспечивают надежное соединение, особенно в случаях, когда требуется высокая герметичность.

— Анкерные болты: Применяются для крепления панелей к железобетонным конструкциям или в случаях, когда требуется повышенная прочность.

— Специальные крепежные системы: На рынке представлены различные крепежные системы, разработанные специально для стыковки сэндвич-панелей, обеспечивающие повышенную надежность и простоту монтажа.

Уплотнители: гарантия герметичности

Уплотнители играют ключевую роль в обеспечении герметичности стыков. Они предотвращают проникновение влаги, воздуха и утечку тепла.

Основные типы уплотнителей

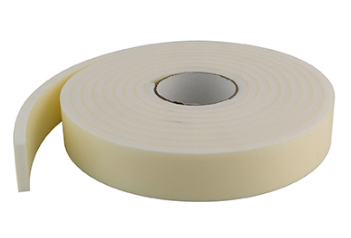

— Уплотнительные ленты: Самоклеящиеся ленты из вспененного полиэтилена, EPDM или других материалов. Устанавливаются в паз замка или на поверхность панели перед стыковкой.

— Герметики: Силиконовые или полиуретановые герметики используются для заполнения стыков и обеспечения дополнительной герметичности, особенно в местах примыкания к окнам, дверям и другим элементам.

— Профилированные уплотнители: Специальные профили, вставляемые в паз замка для обеспечения более эффективной герметизации.

Технология монтажа: пошаговая инструкция

— Подготовка основания: Перед началом монтажа необходимо убедиться в ровности и прочности подконструкции. При необходимости выполнить выравнивание.

— Разметка: Выполнить разметку мест крепления панелей к подконструкции в соответствии с проектом. Шаг крепления зависит от ветровых нагрузок и типа крепежа.

— Установка уплотнителей: Установить уплотнительную ленту в паз замка или на поверхность панели.

— Монтаж первой панели: Установить первую панель, выровнять ее по вертикали и горизонтали, закрепить к подконструкции.

— Стыковка панелей: Соединить следующую панель с предыдущей, вставив шип в паз (для панелей с замковым соединением). При использовании нащельников или стыков внахлест, установить их в соответствии с проектом.

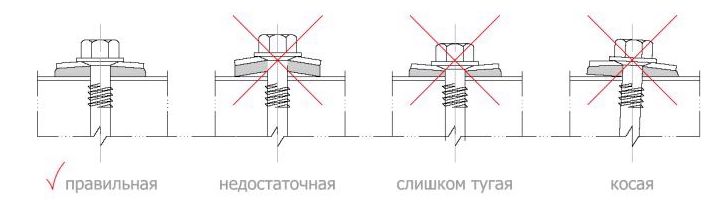

— Крепление: Закрепить панель к подконструкции, используя выбранный тип крепежа.

— Контроль: После установки каждой панели необходимо проверить герметичность стыков и правильность монтажа.

— Заполнение стыков герметиком (при необходимости): Заполнить стыки герметиком для обеспечения дополнительной герметизации.

Расчет материала для стыковки: пример

Пример расчета необходимого количества материалов для стыковки панелей

• Исходные данные:
• Длина стены: 10 метров
• Высота панели: 1 метр
• Тип панели: с замковым соединением
• Шаг крепления саморезов: 500 мм
• Необходимая длина уплотнительной ленты: 10 метров (равна длине стены)
• Количество герметика: 1 картридж на 5 метров стыков (ориентировочно)

Расчет

• Количество панелей: 10 метров (длина стены) / 1 метр (высота панели) = 10 панелей
• Количество саморезов на одну панель: (1 метр (высота панели) / 0.5 метра (шаг крепления)) + 1 = 3 самореза
• Общее количество саморезов: 10 панелей * 3 самореза = 30 саморезов
• Количество уплотнительной ленты: 10 метров (равно длине стены)
• Количество герметика: 10 метров (длина стены) / 5 метров (расход на картридж) = 2 картриджа

Советы и рекомендации

— Используйте качественные материалы: Выбор качественных сэндвич-панелей, крепежа и уплотнителей – залог надежности и долговечности конструкции.

— Следуйте инструкциям производителя: Внимательно изучите инструкции производителя сэндвич-панелей и крепежа.

— Контролируйте процесс монтажа: Регулярно проверяйте качество стыков и правильность крепления.

— Используйте специальные инструменты: Для монтажа рекомендуется использовать специальные инструменты, такие как монтажные присоски, струбцины и т.д.

— Не допускайте деформации панелей: При монтаже следует избегать чрезмерного давления на панели, чтобы не повредить их.

— Обеспечьте вентиляцию: При монтаже сэндвич-панелей с утеплителем из минеральной ваты необходимо предусмотреть вентиляцию для удаления влаги из утеплителя.

— Учитывайте температурные расширения: При монтаже в условиях значительных перепадов температур необходимо учитывать температурные расширения панелей.

— Профессиональный монтаж: Рекомендуется доверить монтаж сэндвич-панелей профессиональным монтажникам с опытом работы с данной технологией.

Частые ошибки при стыковке и способы их избежать

• Неправильный выбор крепежа: Использование крепежа, не соответствующего материалу подконструкции или ветровой нагрузке, может привести к ослаблению стыков и протечкам.

Решение: Тщательно выбирайте крепеж в соответствии с техническими характеристиками проекта и рекомендациями производителя.

• Недостаточная герметизация: Отсутствие уплотнителей или неправильное их применение может привести к проникновению влаги и утечкам тепла.

Решение: Тщательно устанавливайте уплотнительные ленты и герметики в соответствии с инструкциями.

• Неправильный шаг крепления: Слишком редкий шаг крепления может привести к деформации панелей, а слишком частый – к перерасходу материалов и увеличению стоимости.

Решение: Соблюдайте рекомендованный шаг крепления, указанный в проекте или инструкциях производителя.

• Несоблюдение технологии монтажа: Неправильная последовательность монтажа, отсутствие выравнивания панелей или неаккуратное обращение с материалами может привести к проблемам со стыками.

Решение: Строго соблюдайте технологию монтажа и используйте необходимые инструменты.

• Отсутствие контроля качества: Отсутствие контроля качества на каждом этапе монтажа может привести к незамеченным дефектам, которые проявятся только со временем.

Решение: Регулярно проверяйте качество стыков, правильность крепления и герметичность.

Правильная стыковка стеновых сэндвич-панелей при горизонтальном монтаже – это сложный, но критически важный процесс, требующий внимания к деталям и соблюдения всех технологических требований. Соблюдение представленных рекомендаций, правильный выбор материалов и профессиональный подход к монтажу обеспечат надежность, долговечность и эстетичный внешний вид вашей конструкции. Помните, что пренебрежение этим этапом может привести к серьезным проблемам в будущем, поэтому не стоит экономить на качестве и доверять монтаж профессионалам.
