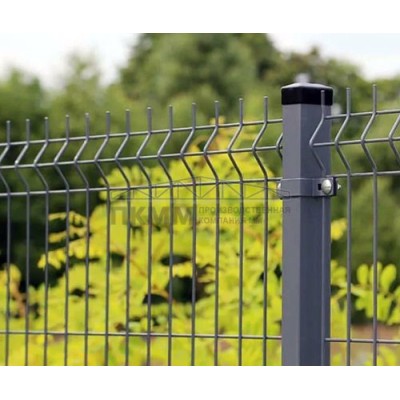

Сетка сварная 3D 2,03x2,5 м/50x200x5 мм, 4Р

Длина секции как расчетный параметр

Элемент предназначен для сборки секционного ограждения между стойками; до монтажа его сопоставляют с фактической длиной участка и отметками по высоте. Формат панели 2,03×2,5 м, ячейка 50x200 мм, проволока 5 мм, тип 3D, исполнение 4Р.

Влияние длины на расчет:

Раскладка по линии

Общую длину ограждения делят на пролеты с учетом секции длиной 2,5 м. Высота 2,03 м задает размер сетчатой части, а углы, ворота, калитки и крайние пролеты считают отдельно. Ячейка 50x200 мм и проволока 5 мм служат признаками конкретной модификации при приемке и дозаказе. Стойки и крепеж считают по монтажной схеме отдельно от числа панелей.

Преимущества:

• Формат 2,03×2,5 м дает понятный модуль для прямых пролетов.
• Ячейка 50x200 мм помогает идентифицировать модификацию при приемке.
• Проволока 5 мм связывает выбор крепежа с фактическим сечением.
• Тип 3D сохраняется как конструктивное отличие панели.
• Комплектация опирается только на зафиксированные характеристики поверхности.
• Маркировка 4Р отделяет секцию от близких вариантов.

Полотно сварено из прутков с регулярной ячейкой 50x200 мм. Проволока 5 мм учитывается при подборе деталей, контактирующих с прутком. Тип 3D имеет пространственную геометрию, которую важно не деформировать при хранении и монтаже. Маркировку 4Р сохраняют в спецификации. Перед установкой проверяют вертикальность опор, расстояние между ними и верхнюю отметку. Панель временно фиксируют, сверяют положение с соседней секцией и затем затягивают крепеж. Углы и перепады рельефа рассматривают отдельно. Подрезку выполняют только по раскладке, а измененный край включают в узел. При разгрузке секции не бросают и не волочат. Дополнительный цвет или декоративное покрытие в этой позиции не приписываются, если они не зафиксированы в самом обозначении. Исполнение 4Р сохраняют в заявке вместе с форматом, ячейкой и диаметром проволоки.
