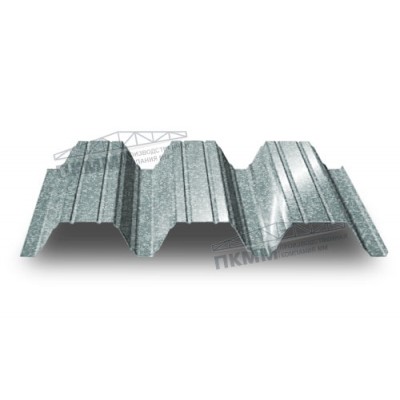

Перфолист Т-92 конструкционный
ПРОФНАСТИЛ ПЕРФОРИРОВАННЫЙ КОНСТРУКЦИОННЫЙ Т-92 В МОСКВЕ
Профнастил перфорированный конструкционный Т-92 в Москве выпускаем по размерам для шумозащитных кожухов, потолков и вентилируемых экранов. Согласуем сталь, отверстия, покрытие и раскрой.

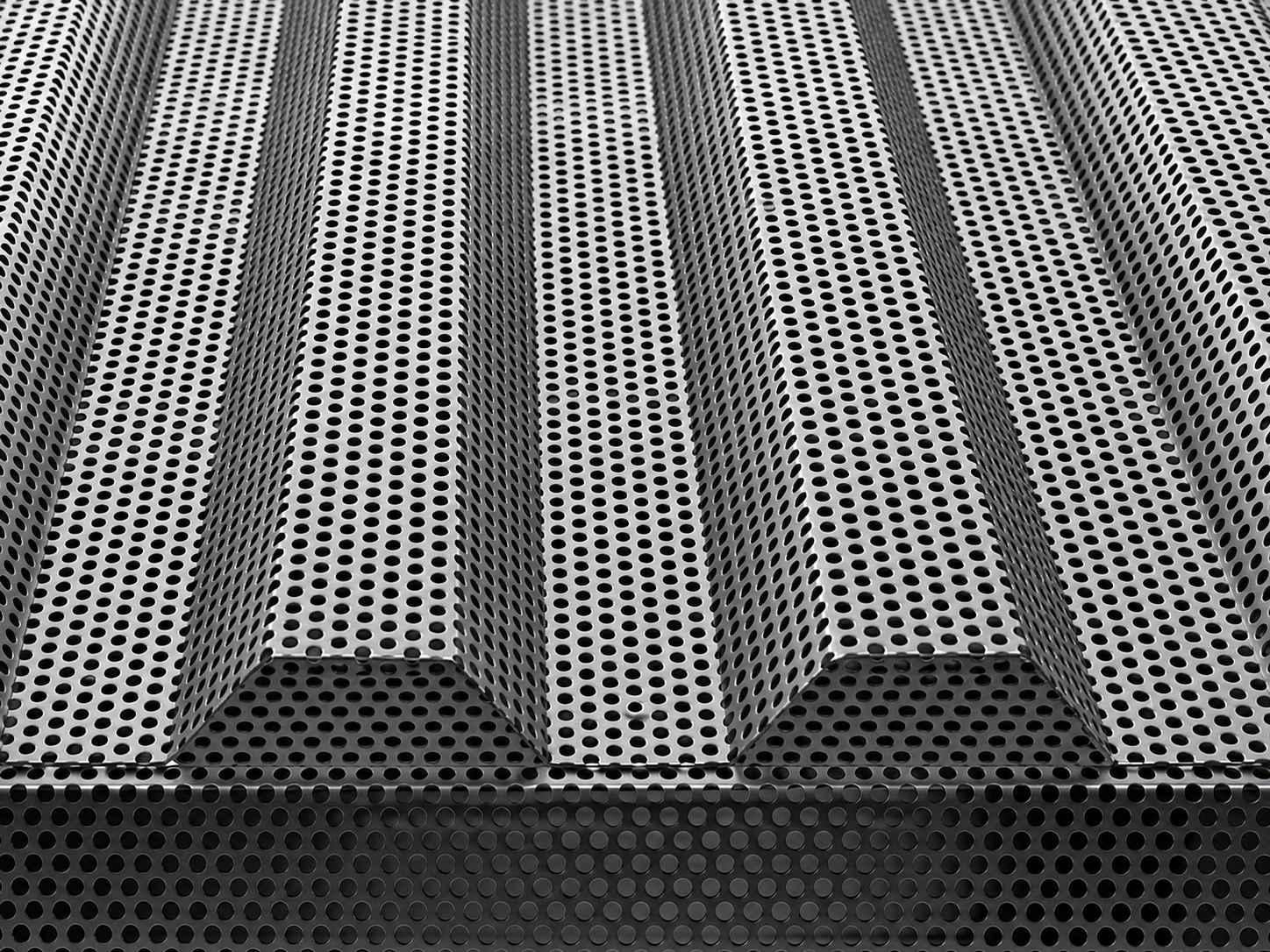

Конструкция изделияКак устроен перфорированный Т-92
Гофра отвечает за жесткость, отверстия — за функцию поверхности
Заготовку пробивают по чертежу, профилируют и режут в размер. Трапеция 92 мм повышает жесткость, а отверстия пропускают воздух и звук.
Пробивка уменьшает рабочее сечение, поэтому таблицы сплошного настила не подходят. Расчет учитывает сталь, толщину, открытую площадь, шаг прогонов и непробитые полосы.
Исполнение применяют для кожухов оборудования, подшивки цехов, коробов и фасадных вставок. Снаружи предусматривают водоотвод: перфорация не образует герметичную оболочку.
Если объекту требуется отдельное скатное покрытие, металлочерепица работает отдельной кровельной системой, а Т-92 остается экранным элементом по проекту.
Исходные требованияКакие параметры передать в цех
Схему отверстий определяет назначение конструкции, а не только внешний рисунок. Для акустики важны открытая площадь и наполнитель, для вентиляции — проходное сечение, для несущей схемы — прочность и прогиб.
- Стальная основа: 0,7–1,5 мм; наличие выбранного рулона проверяем до счета.
- Схема пробивки: указывают диаметр, шаг, отступы и непробитые монтажные поля.
- Антикоррозионная защита: оцинковка или полиэстер; код RAL фиксируют в заказе.
Под опорами, шайбами и доборами оставляют сплошные полосы. Отверстие в точке фиксации уменьшает контакт и ослабляет узел.
В акустическом узле задают наполнитель, плотность, толщину и воздушный зазор. Стальной экран лишь пропускает звук, поэтому результат рассчитывают для всей системы.
.jpg)
Паспортные параметрыПрофнастил перфорированный конструкционный Т-92: рабочие данные
| Тип | профилированный стальной лист Т-92 с заказной перфорацией |
| Назначение | кожухи, потолки, фасадные экраны; нагруженные участки — по расчету |
| Высота профиля | 92 мм |
| Рабочая ширина | 915 мм |
| Полная ширина | 956 мм |
| Длина | 0,5–12 м; длину ограничивают раскрой и перевозка |
| Толщина стали | 0,7–1,5 мм; значение выбирают по нагрузке и перфорации |
| Перфорация | диаметр, шаг и сплошные поля — по чертежу |
| Покрытие | цинк либо полиэстер; исполнение согласуют до запуска |
| Цвет RAL | по наличию рулона; код и сторону окраски указывают в заказе |
| Марка стали | S320GD или S350GD, согласно сертификату партии |
| Вес | зависит от толщины, длины и площади отверстий |
| Утеплитель | не входит; данные относятся к отдельному наполнителю |
| Диапазон работы | по категории среды и паспорту защитного слоя |
| Соединение | боковое — по крайней гофре, торцевое — над опорой |
| Основание | стальные прогоны или рассчитанная подсистема |
| Фиксация | саморезы с EPDM-шайбой; для облицовки возможны заклепки |
| Шаг крепления | по ветровой нагрузке, опорам и непробитым зонам |
| Герметизация | по проектному узлу; рабочие отверстия не закрывают |
| Пожарные данные | сталь негорючая; показатели системы определяет проект |
| Хранение | на ровных прокладках под навесом, без влаги и контакта с грунтом |
| Ограничения | шаг опор и пробивку нельзя назначать без расчета |
Практические задачиДля каких узлов заказывают Т-92

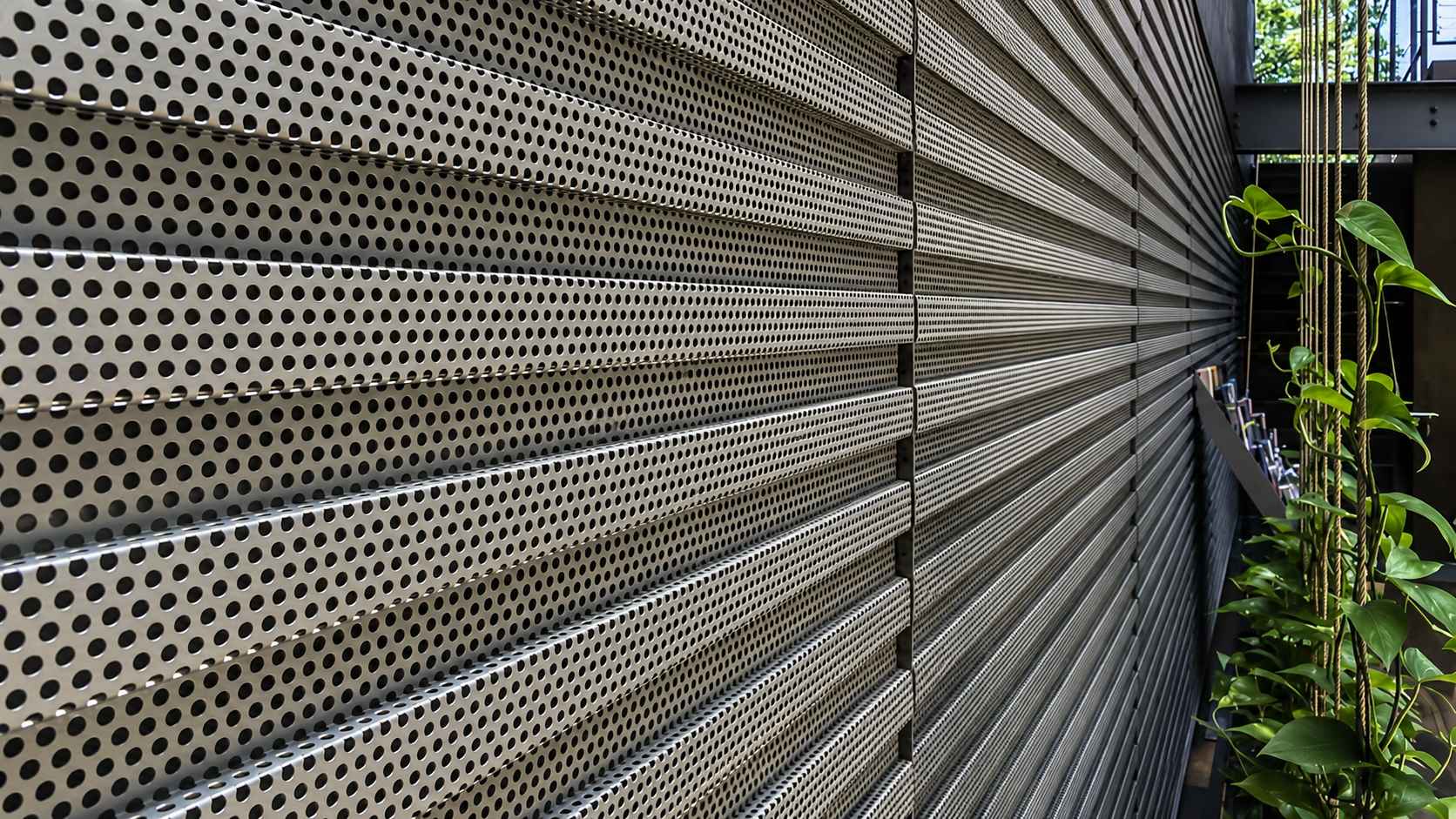

Кожухи для оборудования
Стальной экран защищает наполнитель и пропускает к нему звук через отверстия.
Подшивка цехов и терминалов
Гофра образует жесткую разборную облицовку под инженерными сетями.

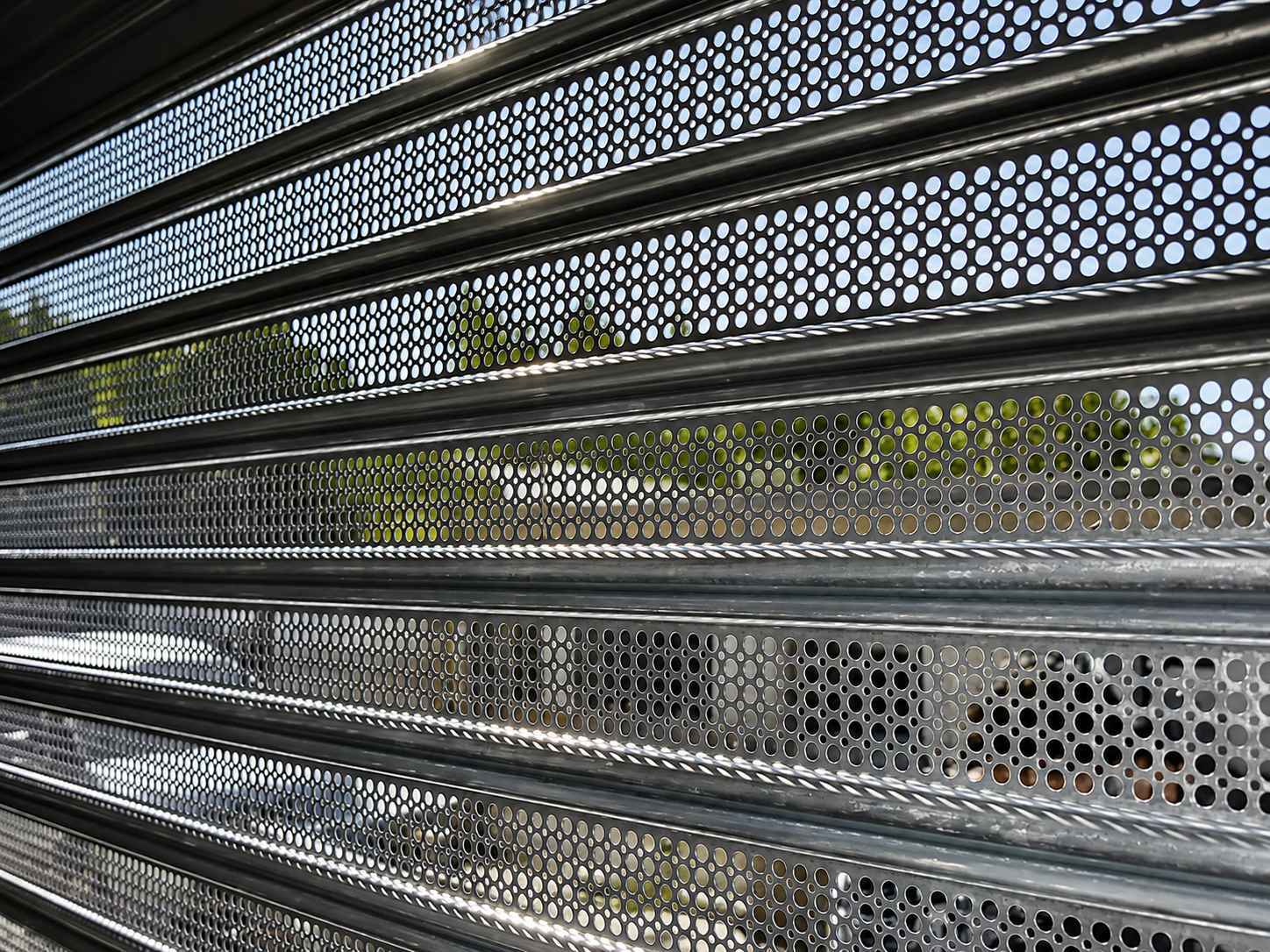

Вентилируемые технические фасады
Экран скрывает оборудование, сохраняя расчетный воздухообмен.
Герметичная кровельная оболочка
Когда нужна водонепроницаемая гладкая поверхность, фальцевая кровля считается отдельно; замена Т-92 требует пересмотра примыканий.

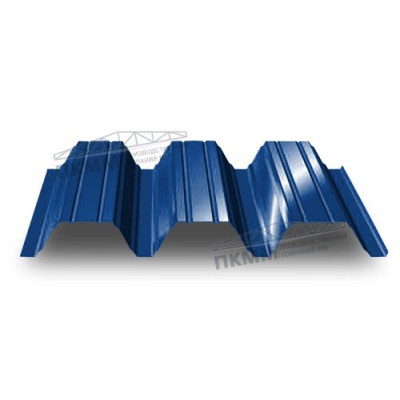

Защитные исполненияКак выбрать поверхность и оттенок
Экран передает оттенок приблизительно. В заказе фиксируют RAL и лицевую сторону; видимые плоскости комплектуют одной партией.
Коммерческие условияЗаказ Т-92 напрямую с производства в Москве
Из чего складывается стоимость
Стоимость от 1256.95 ₽/м² меняют толщина, схема пробивки, покрытие, длины, упаковка и адрес.
Проверка металла перед запуском
До счета проверяем толщину, сталь и цвет. Рулон резервируем за заказом; при отсутствии сообщаем дату поступления.
Производственный график и логистика
Производство занимает 1–3 дня, перевозка по Москве — 4–5 дней.
Для длинных листов заранее проверяют подъезд, выгрузку и площадку хранения.
Что включить в поставку
В поставку включают листы, доборы, метизы, ленты, ремонтную эмаль и прокладки.
Утепленная ограждающая система
Если перфорированная облицовка закрывает теплый контур, сэндвич панели подбирают по сердечнику и замку, а Т-92 оставляют отдельным экраном.
Кто обычно заказывает
Заказы оформляют подрядчики, производства, склады и коммерческие объекты. Минимальная партия — 50 м².

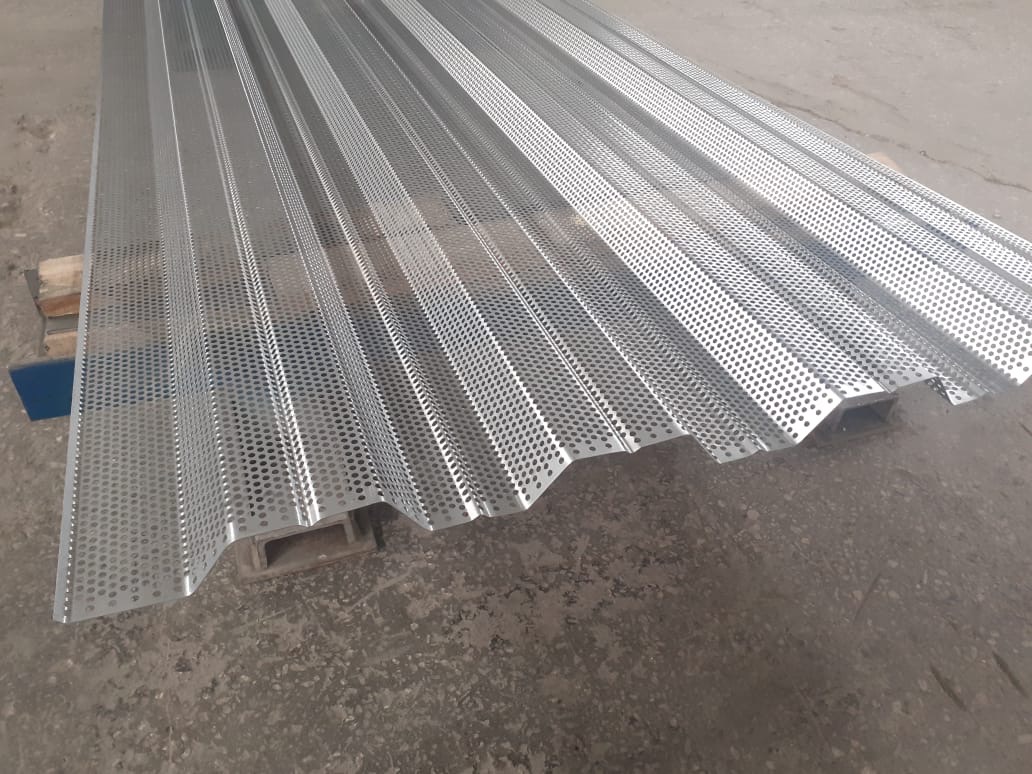

Установка на подсистему
Первый элемент выравнивают по оси и фиксируют в сплошной полосе. Саморез ставят перпендикулярно опоре, не сминая гофру.
Сопряжения и места раскроя
Листы совмещают по крайней гофре, поперечный шов размещают над прогоном. После холодной резки удаляют стружку и защищают кромку.
Ограничения применения
Т-92 не заменяет герметичную кровлю, балку или ходовой настил. Для агрессивной среды проверяют стойкость покрытия.
Осмотр готовой поверхности
После установки убирают стружку. При осмотре проверяют кромки и винты, поверхность моют водой без абразива.
Перед установкой проверяют каркас и раскладку. Пачку раскрывают постепенно, листы не волочат; ходить можно только по рассчитанным зонам.
Ошибки: нет карты пробивки, отверстия попали под шайбы, шов расположен вне опоры, применена болгарка, пачка хранится с конденсатом.
КАК ОФОРМИТЬ ЗАКАЗ
Передача задания
Передайте назначение, размеры, карту отверстий, опоры, толщину, RAL, длины и адрес.
Инженерная сверка
Считаем по ширине 915 мм, проверяем нахлесты, сплошные поля, доборы, метизы и упаковку.
Запуск партии
Фиксируем Т-92, сталь, толщину, пробивку, цвет, длины, объем от 50 м² и разгрузку.
Отправьте спецификацию
Регион отгрузки
Москва, ТиНАО и Московская область
Связь с отделом расчета
E-mail для чертежей
Для расчета подойдет чертеж, ведомость, раскладка или эскиз узла
Примеры применения Т-92
Дополнительно к товару
Смотрите также
Перфорированный профнастил Т-60 конструкционный
Конструкционный профиль высотой 60 мм с перфорацией для облицовки, акустических экранов и металлических систем с умеренной расчетной нагрузкой.
ПодробнееПерфорированный профнастил Т-80 конструкционный
Профилированный лист с высотой гофры 80 мм для конструкций, где требуется сочетание жесткости, вентиляции и звукопоглощающих свойств.
ПодробнееПерфорированный профнастил Т-135 конструкционный
Высокий конструкционный профиль с перфорацией для нагруженных настилов, промышленных объектов и систем с увеличенным расстоянием между опорами.
ПодробнееFAQОтветы по изготовлению Т-92
Учитываются толщина, сталь, перфорация, длины, покрытие, объем, упаковка и адрес.
Нет. Перфорация меняет жесткость, поэтому заново проверяют прочность, прогиб, опоры и точки фиксации.
Внутри швы обычно не уплотняют. Снаружи решение зависит от водоотвода и узла примыкания.
Передайте чертеж с длинами, толщиной, сталью, RAL, картой отверстий, опорами, объемом, адресом и разгрузкой.
