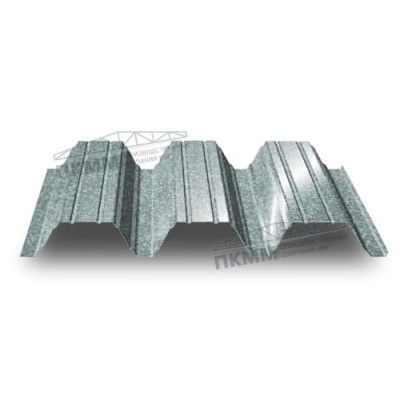

является профилированной стальной панелью с открытыми участками поверхности. Код Т92-915 важен для ведомости материалов: он определяет профиль листа и полезную ширину закрываемой площади.
Профиль Т92 выполнен из оцинкованного металла 0,95 мм. При выборе такой версии оценивают не только толщину листа, но и среду эксплуатации: для агрессивных условий может потребоваться иной защитный контур.
Параметр 0,95 мм следует проверять вместе с расстоянием между опорами и типом крепежа. Чем больше открытая площадь и пролёт, тем выше требования к толщине металла и жёсткости подконструкции.
Монтаж ведут по выверенному каркасу, соблюдая проектные линии опирания. Перфорированный лист не используют как герметичную оболочку: его примыкания должны сохранять заданную вентиляционную функцию.
Где применяются
Облицовка приямков и участков с естественной вентиляцией.
Наружные оболочки инженерных модулей и контейнеров.
Перфорированные элементы акустических систем с наполнителем.
Экраны для маскировки наружных коммуникаций.
Облицовка инженерных блоков на промышленных площадках.
Ограждения вентиляционных решёток и воздухозаборных зон.
Т92-915 в оцинкованном исполнении с толщиной 0,95 мм предназначен для профилированных вентилируемых плоскостей. Перед монтажом согласуют рисунок отверстий, длину элементов и узлы примыкания.
Направьте чертёж — рассчитаем количество листов, доборных элементов и метизов.
Общие
Длину режем в размер, м0,5 - 12
Тип профиляТ92
ЦветОцинкованный
Полная ширина, мм956
Полезная ширина, мм915
Срок службы изделия (лет)10
ЦветостойкостьНе применяется к оцинкованной поверхности
ПокрытиеЦинк
Толщина металла, (мм)0.95
Высота профиля, мм92
Коррозийная стойкостьХорошая
МатериалОцинкованная сталь
Устойчивость к мех. повреждениямУдовлетворительная
