На этапе комплектования выбран профнастил НС35ПГ: ширина 1000 мм, металл 0,5 мм, покрытие полиэстер RAL1014. Листы нельзя считать взаимозаменяемыми лишь из-за одинаковой ширины: важен профиль и заданная кривизна. Установка на криволинейной основе требует контроля сопряжения листа с опорной линией. Места соединений с водоотводящими элементами прорабатывают до начала раскладки. Положение крайних листов зависит от схемы окончания оболочки и ее примыканий.
Как эта позиция решает задачу
В этой позиции используется профиль НС35ПГ с толщиной металла 0,5 мм и указанной шириной 1000 мм. В отличие от плоской облицовки, криволинейный участок требует увязки радиуса, направления профиля и опор. При сборке контролируют смещение гофр относительно соседних элементов. При стыковке партий поверхность сравнивают по указанному типу покрытия, не только по фотографии. При подборе смотрят на сопряжения, доступность обработки кромок и условия разгрузки.
Что дает применение:
Стыки рассматривают вместе с крепежом и уплотняющими деталями — при приемке и подготовке поставки; учитывается форма НС35ПГ — в ведомости материалов.
Раскладку можно увязать с расположением крайних опор — по итогам обмера несущего каркаса.
Облицовку удобно учитывать отдельной строкой в спецификации — с учетом мест сопряжения; ширина 1000 мм.
Продольное гнутое исполнение учитывается в проекте криволинейной зоны — с учетом мест сопряжения.
Проектная проверка толщины исключает необоснованную замену аналога — с учетом реального положения опор; металл 0,5 мм.
Комплектация планками учитывает конфигурацию крайних участков — с учетом реального положения опор.
Техническое описание
Сечение НС35ПГ задает характер профилирования, а общую форму участка определяет согласованная геометрия. Переход с дуги на прилегающую плоскость проверяют на совместимость деталей крепления. Точки фиксации назначают с учетом проектной схемы; произвольное увеличение расстояния между ними недопустимо. Сверка по одной цене не заменяет контроль размеров, поверхности и монтажных условий.
При приемке партии сопоставляют маркировку на изделиях с проектной спецификацией. Выбор ведут по геометрии опор, расчетным нагрузкам и схеме крепления. Подрезку и обработку кромок предусматривают до вывода облицовки на окончательную линию. В местах соединений могут понадобиться уплотнительные детали согласно проектному узлу. Нельзя оценивать пригодность изделия только по его цвету или форме профиля.
Уточните состав комплектующих по монтажному чертежу. Ширина 1000 мм требует сверки с полезным размером. Параметры: металл 0,5 мм, полиэстер RAL1014.
Общие
Длину режем в размер, м1.00 - 20.00
Тип профиляНС35ПГ
Полная ширина, мм1060
Полезная ширина, мм1000
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Высота профиля, мм35

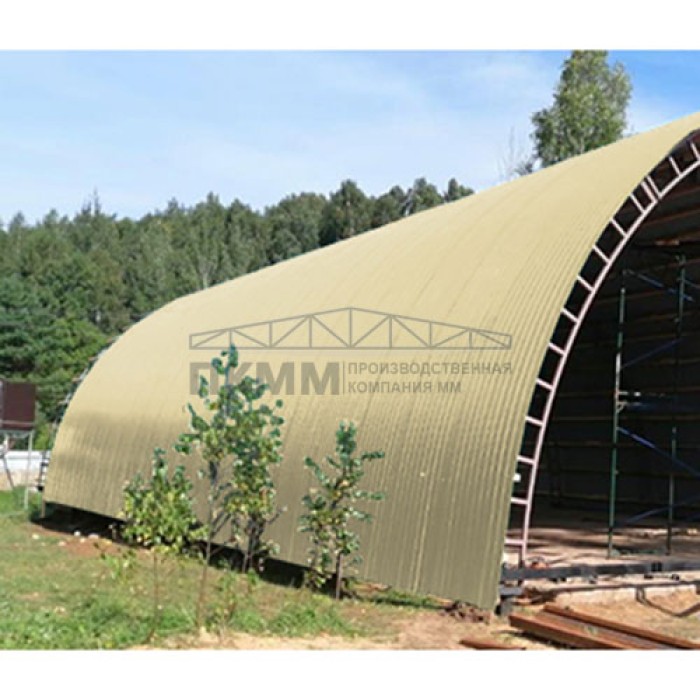

Назначениедля ангаров, складов, навесов, промышленных цехов, арочный
ФормаАрочная
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
