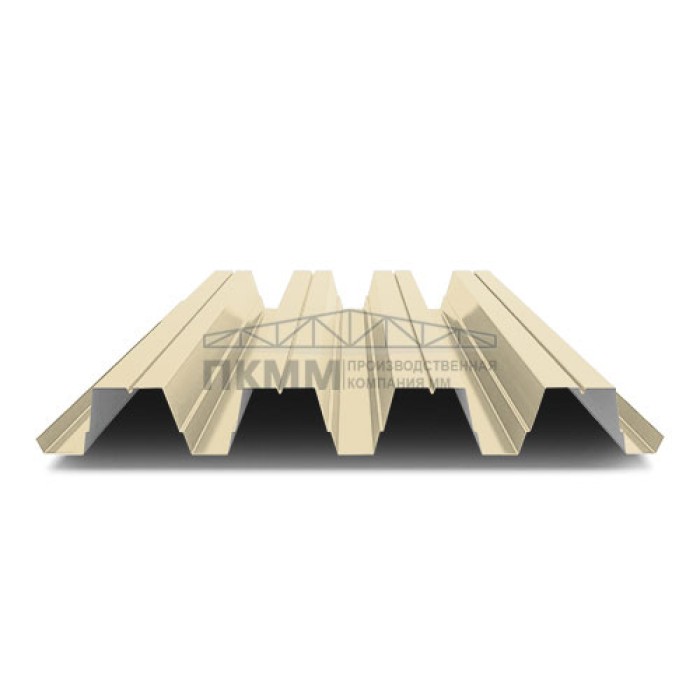

Для ведомости листов используют ширину 750 мм, но итоговое количество подтверждают раскладкой, а не только площадью [Н75-0.65-750/RAL1015]. Для участка с заданной геометрией опор профнастил с профилем Н75, толщиной металла 0,65 мм, рабочей шириной 750 мм с покрытием полиэстер цвета RAL1015 рассматривают как отдельную позицию: основным ориентиром служит монтажная схема. Полиэстеровая поверхность RAL1015 формирует внешний вид готовой плоскости, поэтому доборные элементы и крепёж подбирают в согласованной цветовой группе.
Влияние ширины на расчет:
Количество элементов
Расход считают по рабочей ширине 750 мм и фактическому габариту участка
Стыки
Ширина 750 мм определяет число продольных соединений профиля Н75
Подрезка
Крайние полосы рассчитывают для листа толщиной 0,65 мм до выпуска заказа
Доборы
Планки и примыкания согласуют с исполнением RAL1015, полиэстер
Раскладка по плоскости
Первую ось раскладки выбирают с учётом края, проходок и зон примыкания; затем распределяют целые полосы по 750 мм [Н75-0.65-750/RAL1015]. Высокий профиль Н75 учитывают в узлах опирания, торцевых закрытиях и местах примыкания к соседним конструкциям. Листы подают без волочения по лицевой стороне, временно фиксируют, выверяют по карнизу или контрольной оси и только затем закрепляют окончательно.
Преимущества:
Исполнение RAL1015 различает пачки на объекте [0.65/RAL1015]
Толщина 0,65 мм отличает эту модификацию Н75 [0.65/RAL1015]
Стыки и подрезки считают по ширине 750 мм [0.65/RAL1015]
Профиль Н75 задаёт геометрию листа толщиной 0,65 мм [0.65/RAL1015]
Поверхность RAL1015, полиэстер согласуется с планками и шайбами [0.65/RAL1015]
Крепёж связывают с металлом 0,65 мм и опорами [0.65/RAL1015]
Рабочую ширину 750 мм сверяют с фактическими размерами, направлением профиля Н75 и составом крайних узлов [Н75-0.65-750/RAL1015]. Код RAL1015 фиксирует цвет полиэстеровой поверхности; тот же оттенок сверяют для планок, саморезов с шайбами и видимых примыканий. Позицию Профнастил Н75-0.65-750 RAL1015 Полиэстер включают в заказ только после сверки профиля Н75, металла 0,65 мм, рабочей ширины 750 мм и исполнения поверхности.
Проверьте длины, количество рядов и торцевые сопряжения до комплектации объекта — Н75-0.65-750/RAL1015.
Общие
Длину режем в размер, м0,5 - 12
Тип профиляН75
ЦветБежевый
Полная ширина, мм800
Полезная ширина, мм750
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПоверхностьГлянцевая
ПокрытиеПолиэстер
Толщина металла, (мм)0.65
Высота профиля, мм75
НазначениеКровля
Лицевые стороныA
Гарантия, до, лет5
Коррозийная стойкостьУдовлетворительная
Устойчивость к мех. повреждениямУдовлетворительная
