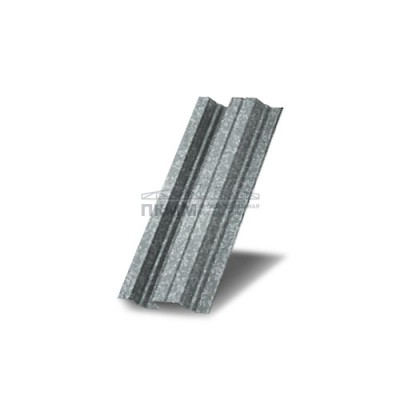

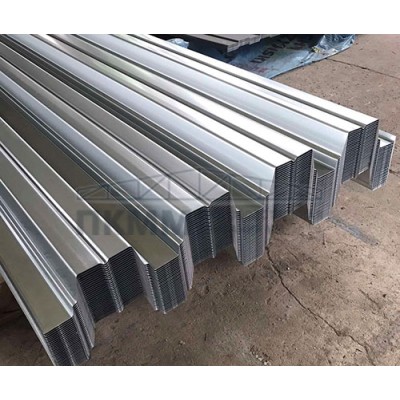

В проекте профнастил Н75 толщиной 0,4 мм и шириной 300 мм рассматривают как самостоятельный элемент настила или обшивки, а оцинкованное исполнение фиксируют вместе с остальными параметрами. Так лист, крепеж, доборы и сопряжения рассчитываются по одной конфигурации.
Исходные данные для проекта:
Материал
Профилированный металлический лист
Профиль / тип
Н75
Размер
Толщина 0,4 мм; ширина 300 мм
Покрытие
Оцинкованное исполнение
Назначение
Настил или обшивка строительного участка при соответствии проектной схеме
Проектное применение
Расход проверяют по геометрии участка с учетом направления монтажа, конечных кромок и примыканий. В спецификации ширину 300 мм связывают с количеством монтажных полос, а толщину 0,4 мм — с крепежом и основанием. Профиль Н75 должен совпадать с геометрией узла. Для цинковая поверхность отдельно согласуют видимые планки и детали завершения.
Узел и сопряжения
При установке контролируют шаг крепежа и общую геометрию настила, поскольку стартовое смещение заметно на длинной линии. На кровельном или стеновом участке проверяют крайние кромки, переходы, торцы и места контакта с доборными элементами. При реконструкции ширину 300 мм дополнительно сопоставляют с существующей геометрией. Места подрезки и открытые кромки требуют аккуратного обращения, чтобы не повреждать защитную поверхность. Узел прорабатывают до заказа, чтобы не переносить корректировки на монтажную площадку.
Проектные преимущества:
Профиль Н75, толщину 0,4 мм и ширину 300 мм можно перенести в спецификацию без потери идентичности.
Смета: размеры листа позволяют определить число монтажных полос и крайние зоны.
Смета: профиль помогает исключить смешение похожих листов на объекте.
Смета: оцинкованное исполнение связывают с комплектом планок и видимого крепежа.
Смета: крепеж, торцы и примыкания можно заложить в ведомость до монтажа.
Смета: позицию удобно сравнивать с альтернативами по реальным параметрам.
Профиль Н75, толщина 0,4 мм, ширина 300 мм и оцинкованное исполнение должны совпадать с расчетной схемой участка. Такой порядок уменьшает риск несовпадения материала с фактической геометрией участка.
Зафиксируйте параметры в объектной ведомости: Н75, металл 0,4 мм, ширина 300 мм, оцинкованное исполнение.
Общие
Длину режем в размер, м0,5 - 12
Тип профиляН75
ЦветОцинкованный
Ширина (мм)300
Срок службы изделия (лет)10
ЦветостойкостьНе применяется к оцинкованной поверхности
ПокрытиеЦинк
Толщина металла, (мм)0.4
Высота профиля, мм75
Назначениедля забора
Коррозийная стойкостьХорошая
МатериалОцинкованная сталь
Устойчивость к мех. повреждениямУдовлетворительная
