Ширина 845 служит исходной величиной для разбивки плоскости на листовые полосы. Количество листов считают по схеме плоскости, отдельно отмечая края, стыки и участки, где потребуются доборные детали. Ширина 845 участвует в этой разбивке, а толщину 1.0 сверяют с принятой схемой основания и крепления.
Влияние ширины на расчет:
Количество элементов
Ширину 845 сопоставляют с фактическим размером зоны
Стыки
Линии соединения определяют после построения раскладки
Подрезка
Крайние участки размечают по контрольному замеру
Доборы
Торцевые детали считают вместе с завершением рядов
Раскладка по плоскости
Перед креплением проверяют направление профиля, опорную линию и места будущих сопряжений. Для профиля Н60 точки крепления и шаг опор должны соответствовать проектному узлу. Торцы и доборы закрывают после проверки общей геометрии участка. Для Н60 направление листов должно следовать принятой рабочей схеме.
Преимущества:
Сочетание параметров снижает риск пересорта на объекте вместе с соседними элементами
Профиль Н60 однозначно задаёт геометрию выбранного листа до окончательной фиксации
Толщина 1.0 отделяет позицию от соседних вариантов по фактическому замеру
Ширина 845 используется при разбивке рабочей плоскости при контрольной сверке
Исполнение «Оцинкованный» сохраняется единым в ведомости перед началом работ
Полная маркировка упрощает приёмку и распределение листов в комплектовочной ведомости
Обозначение «Оцинкованный» служит идентификатором варианта и не отделяется от размеров листа. Видимые комплектующие сверяют с той же строкой спецификации. Толщину 1.0 и исполнение сверяют вместе с шириной, поскольку вся комбинация определяет конкретную позицию. Изменения фактической геометрии участка сначала отражают в раскладке, а затем в количестве материала. Контрольную линию первого листа проверяют до продолжения ряда, чтобы не переносить ошибку на следующую зону. Крайние размеры снимают по фактическому основанию и только после этого уточняют карту подрезки. Комплектующие распределяют вместе с листами той же зоны, чтобы не искать нужные элементы после начала работ. Для Н60-1.0-845 эту проверку ведут в одной строке ведомости. При приёмке разные толщины и исполнения держат раздельно и сверяют по полной маркировке. Стыки и завершение рядов привязывают к рабочей схеме до окончательной фиксации материала. Порядок подачи листов согласуют с очередностью монтажа, уменьшая лишние перемещения по объекту.
Подготовьте одну ведомость для листов и доборов в исполнении «Оцинкованный» на выбранном участке.
Общие
Длину режем в размер, м0,5 - 12

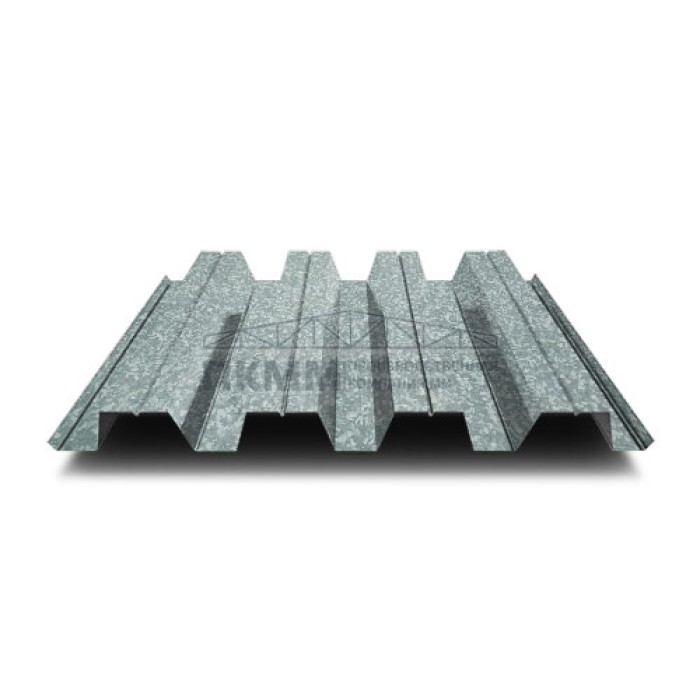

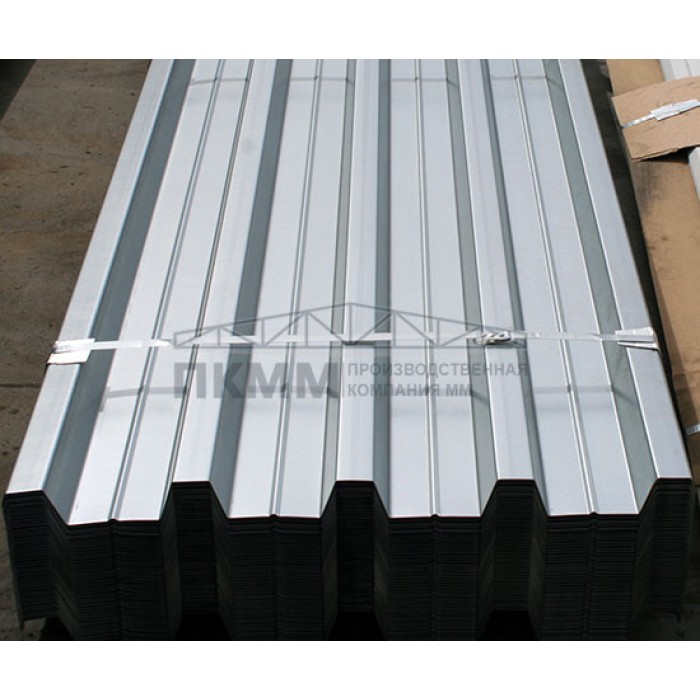

Тип профиляН60
ЦветОцинкованный
Полная ширина, мм902
Полезная ширина, мм845
Срок службы изделия (лет)10
ЦветостойкостьНе применяется к оцинкованной поверхности
ПокрытиеЦинк
Толщина металла, (мм)1
Высота профиля, мм60
НазначениеСтена
Коррозийная стойкостьХорошая
МатериалОцинкованная сталь
Устойчивость к мех. повреждениямУдовлетворительная
