Профлист данной конфигурации выбирают по сочетанию профиля, ширины, толщины и вида защитной поверхности .
Высокая геометрия Н135 определяет направление установки, расположение продольных соединений и подход к опиранию .
При подсчете материала недостаточно поделить площадь: требуется схема рядов, учет стыков, торцов, проемов и деталей сопряжения .
Стыки собирают последовательно, не допуская накопления отклонения по ширине; крайние зоны закрывают после контрольного замера. Для листа Н135-930-0.7 положение креплений и длину самореза принимают по основанию и проектной толщине соединения. Последовательность работ должна исключать хождение по незафиксированным элементам.
Преимущества:

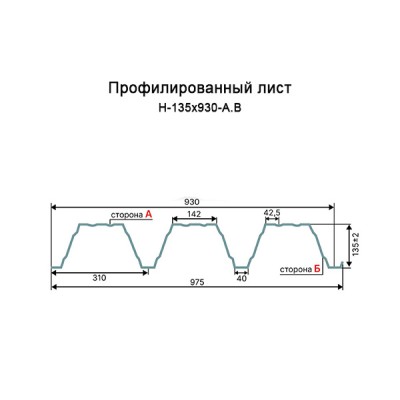

Сочетание Н135, ширины 930 мм и толщины 0.7 мм удобно проверять по чертежу
Расчет по модулю 930 мм точнее простого деления общей площади
Для версии 0.7 мм заранее назначают инструмент, подъем и последовательность установки
Исполнение «оцинковка» фиксируется в одной ведомости с торцевыми и примыкающими элементами
Поверхность «оцинковка» однозначно отличает позицию от листов с другим защитным исполнением
Листы можно включать в объектную ведомость с привязкой к месту установки
Сфера применения:
Реконструкция для задачи «навесы и технические покрытия» с исполнением «оцинковка»
Перекрытие для задачи «реконструкция существующих настилов после обмера» после проверки опор и крепежной схемы
Обшивка для задачи «кровельные участки с расчетной опорной схемой» с отдельным расчетом торцов и примыканий
Формирование для задачи «высокопрофильные ограждающие плоскости» по поштучной ведомости длин
Замена для задачи «участки вокруг технологических проемов» при согласовании всех узлов до поставки
Проектирование для задачи «несъемная опалубка или настил перекрытия по проекту» с распределением материалов по монтажным захваткам
Комплектация для задачи «каркасные здания и производственные объекты» с применением профиля Н135 и стали 0.7 мм
Устройство для задачи «объекты, комплектуемые по листовой спецификации» при раскладке листов по ширине 930 мм
Что учесть при выборе:
Сопоставить 0.7 мм с основанием, крепежом и длинами листов
Увязать ширину 930 мм с количеством продольных соединений
Зафиксировать исполнение «оцинковка» для листов, доборов и видимого крепежа
Проверить длину и тип крепежа по рабочему узлу
Связать каждый добор с конкретным стыком или примыканием
Проверить доступ техники и маршрут подачи листов к захватке
Профнастил Н135-930 толщиной 0.7 мм выбирают после проверки раскладки, основания и комплектации .
Зафиксируйте длины, крепеж и доборы вместе с защитным исполнением в одной ведомости. Контрольная версия: Н135-930-0.7, оцинковка.
Общие
Длину режем в размер, м0,5 - 12
Тип профиляН135
ЦветОцинкованный
Полная ширина, мм975
Полезная ширина, мм930
Срок службы изделия (лет)10
ЦветостойкостьНе применяется к оцинкованной поверхности
ПокрытиеЦинк
Толщина металла, (мм)0.7
Высота профиля, мм135
НазначениеКровля
Коррозийная стойкостьХорошая
МатериалОцинкованная сталь
Устойчивость к мех. повреждениямУдовлетворительная
U-профиль 0,7*150*51 ммU-профиль толщиной 0,7 мм и форматом 150×51 мм рассматривают как точную размерную позицию для конкретного узла. Оба размера сечения и толщину сохраняют в заявке без сокращений. Назначение, покрытие, цвет и свойства, которых нет в наименовании, не приписываются. В проектной ведомости эта позиция должна проходить единым обозначением 0,7 мм / 150×51 мм, без сокращения размерной части.Исходные параметры для проекта:Тип элементаU-профильТолщина0,7 ммФормат сечения150×51 ммПокрытиеВ наименовании не заданоНазначениеОпределяется проектным узломПроектная привязкаДля расчета профиля 0,7 мм / 150×51 мм составляют перечень длин и мест соединений. Запас зависит от реальной схемы раскроя, поэтому универсальный процент не назначают. Близкие типоразмеры в ведомости разделяют. В спецификации полезно связать каждую длину с конкретным участком, чтобы раскрой и выдача не опирались только на общее количество.Проверка сопряженийГеометрия задается форматом 150×51 мм и толщиной 0,7 мм. Перед установкой проверяют посадку, положение кромок и доступ к крепежу. Размеры не трактуют произвольно: их роль устанавливают по монтажной схеме. При выпуске рабочей документации размер 150×51 мм сверяют с примыкающими элементами, а толщину 0,7 мм — с выбранным способом фиксации и обработки.Преимущества проектной фиксации:Формат 150×51 мм легко сверить с проектным сечением (0,7 мм).Толщина 0,7 мм явно зафиксирована в позиции (150×51 мм).Типоразмер 0,7 мм / 150×51 мм удобно переносить в раскрой.Для 150×51 мм стыки можно разметить заранее (0,7 мм).Позиция 0,7 мм / 150×51 мм отделяется от близких размеров.Геометрию 150×51 мм можно проверить до монтажа (0,7 мм).Выбор U-профиля 0,7 мм / 150×51 мм опирается на геометрию объекта, раскрой и крепежную схему. Такая проверка делает позицию однозначной для снабжения и монтажа.Сверьте U-профиль 0,7 мм / 150×51 мм с узлом и картой раскроя до комплектации...
