Позицию рассматривают для кровельных и технических плоскостей промышленных, складских и каркасных объектов, где проектом предусмотрен профиль Н126. Она может входить в покрытие навеса, ангара, технического укрытия либо ремонтируемого участка. Допустимость конкретной схемы подтверждают расчетом основания и узлов. Для выбранной зоны сохраняют направление укладки, опоры, линии стыков и возможность установки доборов.
Как конфигурация отвечает задаче
Для товара Профнастил Н126-0.7-978 RAL8019 Полиэстер определяющими являются геометрия Н126, металл 0.7 мм и размер по ширине 978 мм. Продольные ребра профиля Н126 формируют рабочую геометрию листа и задают направление укладки. Толщину 0.7 мм учитывают вместе с материалом опор, длиной элементов и расположением крепежных рядов. Ширина 978 мм используется при раскладке по плоскости и определении числа продольных соединений. Сочетание RAL8019 и Полиэстера сохраняют в спецификации полностью, чтобы доборы не отличались по исполнению. Сочетание RAL8019 и Полиэстера сохраняют в спецификации полностью, чтобы доборы не отличались по исполнению.
Практический результат применения:
ral8019 полиэстер отделяет строку от внешне близких вариантов при текущем монтаже
Полная маркировка снижает риск смешения листов на площадке в объектной ведомости
Формат позволяет заранее определить число продольных соединений на выбранной плоскости
Конфигурацию можно распределить по отдельным монтажным зонам при приемке партии
Толщина 0.7 мм остается видимой в спецификации и крепежной карте для зоны покрытия
ral8019 полиэстер отделяет строку от внешне близких вариантов до начала крепления
Как лист включается в систему
Раскладку строят от контрольной оси, чтобы отклонение не накапливалось к краю. Ширина 978 мм является исходным модулем, профиль Н126 совмещают по всей длине соединения. В ведомости раздельно фиксируют листы, крепеж, планки, уплотнители и элементы проходок. Монтаж начинают с разметки основания и проверки шага опор. Листы шириной 978 мм подают без волочения по уложенной поверхности. Совмещение профиля контролируют до окончательной затяжки саморезов. В местах примыканий заранее готовят доборные детали, после работ удаляют стружку и осматривают шайбы.
Контрольная ведомость должна содержать конфигурацию Н126-0.7-978 без сокращений. После этого добавляют длину каждой позиции, количество, схему укладки и перечень узлов. Сочетание RAL8019 и Полиэстера сохраняют в спецификации полностью, чтобы доборы не отличались по исполнению. При приемке маркировку пачек сверяют с очередностью монтажа. Товар решает задачу при совпадении профиля Н126, металла 0.7 мм, ширины 978 мм и исполнения RAL8019 Полиэстер с условиями участка.
Сверьте основание и крепеж для металла 0.7 мм до подъема листов. В этой позиции RAL8019 Полиэстер проверяют вместе с сопряжениям с доборами.
Общие
Длину режем в размер, м0,5 - 12

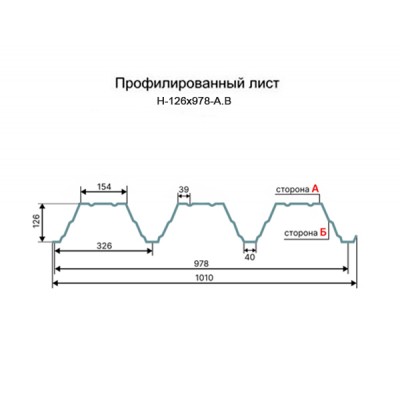

Тип профиляН126
ЦветRAL8019
Полная ширина, мм1010
Полезная ширина, мм978
Срок службы изделия (лет)10
ЦветостойкостьХорошая
ПоверхностьГлянцевая
ПокрытиеПолиэстер
Толщина металла, (мм)0.7
Высота профиля, мм126
НазначениеКровля
Лицевые стороныA
Гарантия, до, лет5
Коррозийная стойкостьУдовлетворительная
Устойчивость к мех. повреждениямУдовлетворительная
Профнастил Н126-0.7-978 RR32 ПолиэстерПрофнастил Н126-0.7-978 RR32 Полиэстер — профилированный стальной лист с профилем Н126, толщиной металла 0.7 мм и шириной 978 мм. В проектной документации позицию связывают с осями, опорами, длинами листов и узлами сопряжения. Такой лист включают в спецификации технических кровель, каркасных сооружений и ограждающих плоскостей. При реконструкции дополнительно сверяют шаг профиля, направление ребер и фактический размер заменяемого фрагмента. Для нового объекта заранее согласуют опоры, стыки и примыкания.Проектная карточка элемента:Материалпрофилированный стальной листПрофиль / типН126, трапециевидная продольная геометрияРазмертолщина металла 0.7 мм; ширина 978 ммПокрытиеRR32 ПолиэстерНазначениеэлемент проектируемой кровельной или технической плоскостиРабота позиции в проектеКоличество материала нельзя получать только делением общей площади. Размер 978 мм сопоставляют с геометрией ската или технической плоскости, затем определяют число рядов, стыки и остаточную полосу. Толщина 0.7 мм влияет на крепеж, но не заменяет проверку опорной схемы. Доборы и уплотняющие элементы вносят отдельными строками. Для сопоставления с аналогами используют полную конфигурацию. Замена толщины 0.7 мм на соседнее значение либо изменение профиля Н126 требует повторной проверки основания. Ширину 978 мм не смешивают с длиной. В комплекте учитывают крепеж, шайбы и доборы.Узлы и сопряженияДо подъема материала проверяют прямолинейность прогонов, диагонали и отсутствие выступов, способных деформировать профиль Н126. Первый лист выставляют по контрольной линии, временно фиксируют и только после сверки положения соседнего элемента затягивают крепеж. Подрезанные кромки очищают от стружки, открытые торцы закрывают планками. Код RR32 фиксирует цвет лицевой поверхности, а Полиэстер согласуют с планками и видимым крепежом. Ведомость доборов составляют по линиям карниза, конька, торца, проходок и примыканий, присутствующим на объекте.Результат точной привязки:Продольная геометрия помогает контролировать направление укладки до передачи материала в работу — для металла 0.7 мм, rr32 полиэстерПараметры можно связать с ведомостью доборных элементов с учетом принятого узлаЛист удобно идентифицировать в ремонтной ведомости в пределах проектной ведомостиПрофиль Н126 сохраняется единым по собираемой плоскости при поэтапной приемке объектаШирина 978 мм дает модуль для поэлементной раскладки для исключения пересорта на площадкеПродольная геометрия помогает контролировать направление укладки до окончательной фиксации листовПозицию применяют после сопоставления таблицы с проектной схемой. Профиль Н126, металл 0.7 мм, ширина 978 мм и RR32 Полиэстер должны совпасть с ведомостью, основанием и последовательностью монтажа.Для варианта 0.7 мм с поверхностью RR32 Полиэстер сопоставьте профиль н126 с опорами, стыками и доборными элементами; контрольный акцент — контролю продольной геометрии...
