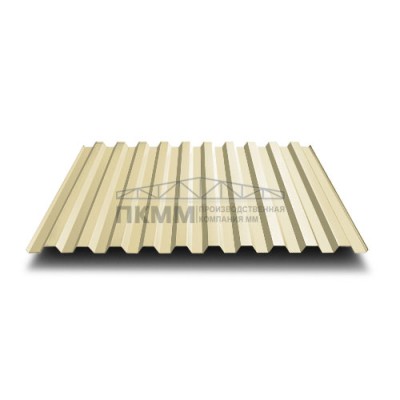

Профлист C21 в исполнении Профнастил C21-0.4-1000 RAL1014 Полиэстер имеет ширину 1000 мм и металл 0.4 мм. Трапециевидный профиль 21 мм работает как жёсткое сечение, а декоративно-защитным покрытием RAL1014 Полиэстер формирует защитно-декоративный слой поверхности.
Профиль C21 распределяет нагрузку по продольным рёбрам и подходит для лёгких облицовочных и ограждающих участков при проектно заданном шаге опор. Слой RAL1014 Полиэстер наносится на лист до профилирования, поэтому волны, полки и кромки сохраняют единое исполнение по всей длине.
Толщина 0.4 мм напрямую связана с монтажной жёсткостью листа, тогда как ширина 1000 мм влияет на расход материала и раскладку продольных швов. Покрытие RAL1014 Полиэстер выбирают с учётом того, какая сторона будет видимой и какие оттенки заложены в проект.
Профнастил применяют в стеновых ограждениях, облицовочных поясах, заборах и кровельных покрытиях при соблюдении проектной схемы. При монтаже располагать крепёж по схеме, исключающей прогиб кромок; продольные стыки собирают с требуемым нахлёстом, а торцы закрывают планками по узлу.
Преимущества
Лист пригоден для резки по длине и адаптации к рабочему контуру
Толщина металла 0.4 мм известна до расчёта раскладки и подбора крепежа
Ширина 1000 мм упрощает ведомость листов и контроль расхода по площади
Трапециевидный профиль C21 высотой 21 мм формирует продольные рёбра жёсткости
Профиль подходит для вертикальной, горизонтальной и кровельной ориентации по проекту
Гофры задают направленный рисунок облицовки без дополнительной фрезеровки
Примеры применения

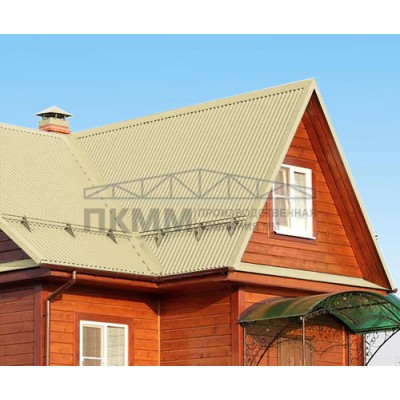

Стеновые ограждения производственных и складских зданий
Пролётные полотна заборов на металлических стойках и лагах
Как использовать
Хранить листы на ровном основании и защищать от длительного контакта с влагой
Контролировать усилие затяжки крепежа, не деформируя шайбу и полку листа
Проверить направление бокового нахлёста относительно ветра и водосбора
Сверить длину листа с раскладкой и положением стыков на объекте
Разметить первую линию монтажа, чтобы сохранить геометрию всего ряда
В спецификации для Профнастил C21-0.4-1000 RAL1014 Полиэстер рекомендуется фиксировать не только марку профиля, но и толщину 0.4 мм, ширину 1000 мм и исполнение RAL1014 Полиэстер. Такой подход помогает избежать замены покрытия или несоответствия раскладки при поставке.
Передайте размеры и схему раскладки — подготовим расчёт листов C21, длины реза и комплектующих.
Общие
Длину режем в размер, м0,5 - 12
Тип профиляС21
ЦветБежевый
Полная ширина, мм1051
Полезная ширина, мм1000
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Толщина металла, (мм)0.4
Высота профиля, мм21
НазначениеКровля
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
