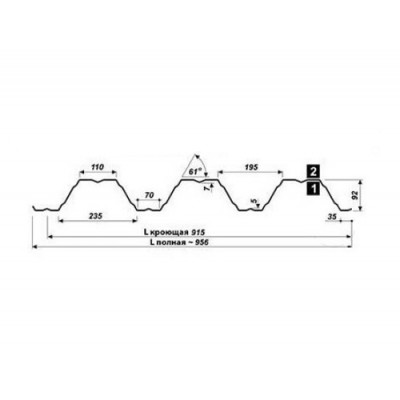

относится к профилированным изделиям для инженерных и архитектурных задач. Значение 915 мм учитывают как рабочую ширину, а профиль Т92 — при подборе опор, стыков и обрамления.
Сталь 1,4 мм имеет оцинкованную защиту без заявленного полимерного слоя. На наружных участках важно обеспечить дренаж, вентиляционный зазор и отсутствие постоянного контакта с влажными загрязнениями.
Значение 1,4 мм рассматривают вместе с ветровой нагрузкой, реальной длиной панели и площадью перфорации. Рабочая ширина 915 мм помогает составить раскладку, однако стыки и торцы должны быть отражены на чертеже.
Листы раскладывают по рабочей ширине 915 мм, после чего закрепляют к рассчитанным опорам в заданной последовательности. Подрезку выполняют инструментом, не перегревающим защитный слой.
Где применяются
Вентиляционные экраны для технических камер и шахт.
Перфорированные фасадные экраны вокруг наружных агрегатов.
Декоративно-технические панели в общественных интерьерах.
Защитные плоскости вокруг коммуникационных трасс.
Вентилируемые экраны оборудования на кровельных площадках.
Ограждения для технических проходов и сервисных коридоров.
При использовании Т92-915-1,4 Оцинкованный следует учитывать, что отверстия меняют рабочее сечение. Раскладку по ширине 915 мм и шаг крепежа фиксируют в рабочей документации.
Направьте чертёж — рассчитаем количество листов, доборных элементов и метизов.
Перфорированный профилированный лист Т135-930/Т135-620 Полиэстер-1,1Ширина в раскладке профиляМаркировка Т135-930/Т135-620 содержит два ширинных исполнения — 930 и 620 мм. В расчёте их не объединяют в усреднённое значение: для каждого участка выбирают конкретный вариант, определяют число листов, положение стыков и величину крайней подрезки. Толщина металла 1,1 мм и тип поверхности фиксируются параллельно, чтобы раскладка соответствовала поставочной позиции.Влияние ширины на расчёт:Количество элементов930 и 620 мм рассчитывают отдельными монтажными полосами без условного смешенияПродольные стыкиЧисло соединений зависит от выбранного ширинного исполнения и геометрии краяПодрезкаКрайний элемент проверяют по фактическому остатку и положению перфорацииДоборные деталиПланки привязывают к реальным линиям торцов и примыканий после раскладкиРаскладка по рабочей плоскостиКоличество листов определяют раздельно по каждому участку, сохраняя выбранное исполнение 930 либо 620 мм. На схеме отмечают стыки, подрезанные края и места примыкания, чтобы доборы не перекрывали лишнюю площадь. На первом ряду проверяют совпадение профиля Т135, направление гофр и доступ к крепёжным зонам; только после этого схему распространяют на оставшийся участок.Преимущества расчёта по ширине:Профиль Т135-930/Т135-620 позволяет перенести геометрию в рабочую раскладку; акцент — объектная ведомостьФорматы 930/620 мм можно раздельно рассчитать по участкам объекта; акцент — объектная ведомостьПолная маркировка снижает риск смешения близких профилированных позиций; акцент — объектная ведомостьПараметры листа можно включить в спецификацию без устных пояснений; акцент — объектная ведомостьМатериал допускает раздельную комплектацию крепежом и доборными деталями; акцент — объектная ведомостьПозицию удобно проверять при приёмке по профилю, толщине и типу поверхности; акцент — объектная ведомостьФинальная проверка включает геометрию Т135, выбранную ширину, толщину 1,1 мм и состояние защитной поверхности. Отдельной строкой в монтажной карте отражают переносе позиции в объектную спецификацию, чтобы решение не зависело от устных пояснений. При стыковке контролируют совпадение геометрии соседних элементов, иначе отклонение на первом ряду накапливается по всей плоскости.Уточните состав примыканий и способы закрытия обработанных торцов...
