Перфорированный профилированный лист Т8-1164-0,6 Оцинкованный

В этой модификации невысокий профиль Т8 совмещён с перфорацией по металлической плоскости. Ширина 1164 используется при раскладке, толщина 0,6 — при проверке опор и выборе саморезов. Оцинкованная поверхность необходимо учитывать в местах подрезки, возле примыканий и при комплектации доборными элементами.

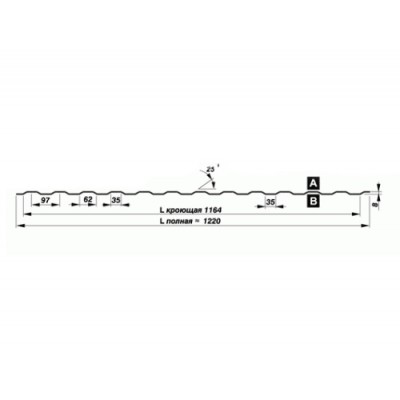

Данные для чертежа:

Раскладка и расход

Раскладку начинают с контрольного размера плоскости. Затем отмечают положение каждого листа, ширину крайних фрагментов и места, где профиль должен совпасть с соседним участком. Для толщины 0,6 отдельно проверяют допустимый шаг крепления по проекту и наличие опоры под продольными стыками.

Сопряжение с каркасом

При сборке важно сохранить одинаковое положение волн и ровный рисунок отверстий. Смещение даже на небольшую величину становится заметно на длинной плоскости. Поэтому первый лист выставляют по контрольной линии, а последующие проверяют не только по краю, но и по профилю. Кромки у проёмов и торцов обрамляют планками либо закрывают предусмотренным узлом. Контакт с материалами, способными вызвать электрохимическую коррозию, исключают. Для листа толщиной 0,6 длину самореза выбирают по суммарной толщине соединяемых деталей.

Что даёт точная маркировка:

• Оцинкованная поверхность можно согласовать с планками и наружным крепежом
• Лист удобно включать в ведомость деталей с разными длинами
• Ровная линия профиля облегчает контроль соседних элементов
• Материал допускает точную подрезку под проёмы и крайние участки
• Отдельная маркировка уменьшает риск смешения со сплошным профнастилом
• Геометрию листа можно привязать к шагу стоек или прогонов

Для корректной комплектации недостаточно знать общую площадь: нужны длины, число проёмов, расположение стыков и тип основания. Толщину 0,6 фиксируют в заявке без округления.

Пачки хранят на ровных подкладках с защитой от загрязнения и стоячей воды. Разгрузку организуют так, чтобы листы не перегибались и не тёрлись лицевыми сторонами друг о друга.

Для сложных участков полезно подготовить схему с нумерацией деталей. На ней отмечают длины, крайние резы, линии опирания и места установки обрамляющих планок.

После закрепления контролируют плоскость, равномерность зазоров и состояние поверхности. Металлическую стружку удаляют сразу, не дожидаясь появления следов на покрытии.
