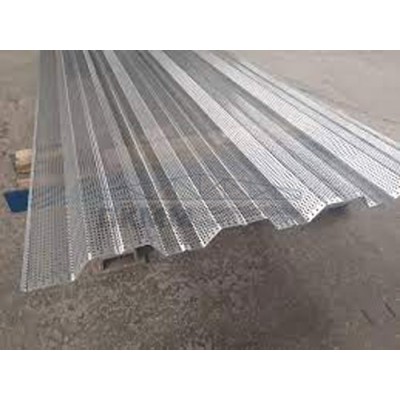

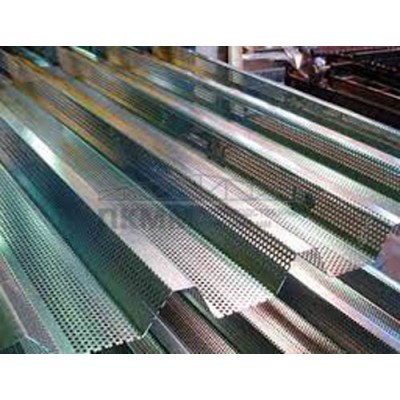

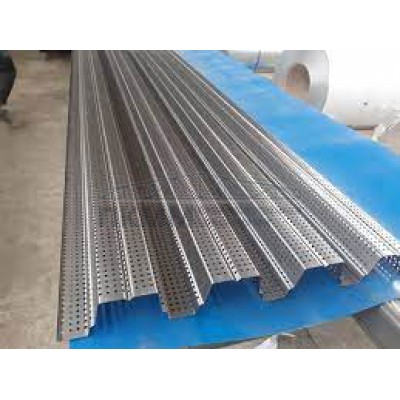

Перфорированный профилированный лист Т20-1040-0,7 Алюцинковый сравнивают с похожими перфорированными листами по профилю Т20, ширине 1040 мм, толщине 0,7 мм и покрытию Алюцинковый. Одинаковый внешний рисунок отверстий не означает совпадение по монтажу, крепежу и доборам.
Ключевые отличия:
Тип
Перфорированный профилированный лист, а не сплошной профнастил
Размер
Ширина 1040 мм и толщина 0,7 мм
Покрытие
Алюцинковый
Назначение
Экран, защитная обшивка, ограждение или фасадная вставка
Когда подходит эта позиция
Этот вариант выбирают, если требуется профиль Т20 с перфорацией и шириной 1040 мм. Толщина 0,7 мм должна соответствовать основанию и крепежу, а алюцинковое покрытие — соседним доборам. При замене аналогов нужно сверять не только покрытие, но и геометрию листа.
Как сравнивать перед заказом:
По толщине 0,7 мм и требованиям к крепежу
По ширине 1040 мм и количеству стыков
По профилю Т20 и направлению укладки
По покрытию Алюцинковый и комплектующим
По расположению перфорации относительно кромок
По назначению на фактическом объекте
Сравнение должно идти по реальным техническим параметрам. Перфорированный профилированный лист Т20-1040-0,7 Алюцинковый подойдет только тогда, когда профиль, толщина, ширина, покрытие и перфорация совпадают с расчетной схемой. Если участок примыкает к другому материалу, лучше заранее согласовать внешний слой и крепежные шайбы. При хранении листы размещают на ровном основании, чтобы перфорация и волна не получили случайных повреждений. В спецификации эту позицию стоит держать отдельной строкой, потому что покрытие меняет комплектующие. Проверка размеров до отгрузки помогает избежать лишней подрезки на объекте. Дополнительно сверяют направление волны, чтобы перфорация не смещалась относительно видимой оси участка.
При сравнении оставьте в фокусе толщину, профиль Т20 и тип защитного покрытия.
Общие
Длину режем в размер, м0,5 - 9
Тип профиляТ20
Полная ширина, мм1074
Полезная ширина, мм1040
ЦветостойкостьУдовлетворительная
ПокрытиеАлюцинк
Толщина металла, (мм)0.7
Высота профиля, мм20
Коррозийная стойкостьУдовлетворительная
МатериалСталь с алюмоцинковым покрытием
Устойчивость к мех. повреждениямУдовлетворительная
