Нужно собрать защитную линию на участке, где рабочими параметрами выступают H=1200 мм, L=2000 мм и признаки ОЦ, 1ДТ, ТУ. Для этой позиции проверяют прямой участок кровли, где основание подбирают по монтажной схеме и маршрут движения по кровле.
Как эта позиция решает задачу

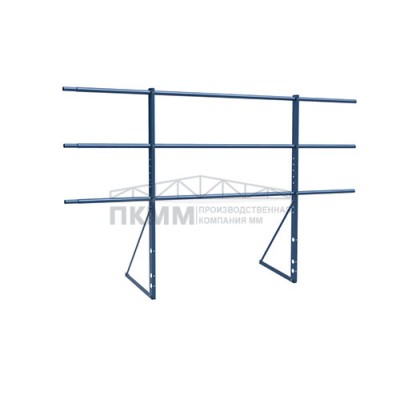

В этой позиции сначала смотрят не на общее слово «ограждение», а на связку габаритов и исполнения: Ограждение ОЦ универсальное H=1200 L=2000мм с 1ДТ (ТУ). В строке зафиксированы H=1200 мм, L=2000 мм, а также признаки ОЦ, 1ДТ, ТУ. По типу это универсальное кровельное ограждение; рабочая привязка — прямой участок кровли, где основание подбирают по монтажной схеме. На участке торца скатной плоскости подбирают раскладку секций, а также положение примыканий: это помогает отделить изделие от вариантов с другим индексом.
Что дает применение:
Обозначение оц фиксируют как оцинкованное исполнение, поэтому доборы и крепеж сверяют с этой строкой
Доборные элементы подбирают вместе с местом установки, а не после монтажа
Тип установки связывается с крепежом, а не выбирается отдельно от изделия
Вариант 1дт оставляют в маркировке, поскольку он отличает изделие от соседних позиций
Похожие позиции сравнивают не по группе, а по полному набору признаков
Длину защищаемой линии можно сравнить с количеством секций без пересчета на месте
Техническое описание
Для монтажа существенны не только габариты, но и то, как позиция сопрягается с соседними элементами. Обозначение оц фиксируют как оцинкованное исполнение; вариант 1ДТ оставляют в маркировке, поскольку он отличает изделие от соседних позиций; пометка ТУ входит в название и помогает отделить эту позицию от похожих серий. Секция с параметрами H=1200 мм и L=2000 мм должна совпасть с фактическим участком, иначе меняется стыковка.
Так позиция остается понятной для проектировщика, снабжения и монтажной бригады, а различия с похожими ограждениями не теряются. Ограждение ОЦ универсальное H=1200 L=2000мм с 1ДТ (ТУ) подбирают не по общему названию группы, а по связке H=1200 мм, L=2000 мм и ОЦ, 1ДТ, ТУ. Перед передачей в работу сверяют основание, количество прямых участков, повороты, торцы, крепеж и доборные элементы.
Сверьте прямые линии и крайние зоны до расчета количества секций.
Общие
Серия продукцииРП-ДЕК
Длина одной секции, мм2000
Стандарт производстваТУ 5262-001-39997587-2023
Толщина стойки, мм2
Кол-во опор, шт2
Высота, мм1200
Толщина стали, мм2,0
Класс цинкового покрытия2-класс(180гр/м2(13мкм))
СтальОцинкованная сталь(08ПС+Zn)
Вес одной секции, кг6.33
Вес, кг.6330
Применимость к кровлиМеталлочерепица Профнастил Гибкой черепице
