Сэндвич-панели – это, безусловно, один из самых эффективных и быстровозводимых строительных материалов современности. Они обеспечивают превосходную тепло- и звукоизоляцию, а также эстетичный внешний вид зданий. Однако, сами по себе панели – это лишь часть пазла. Истинная долговечность, герметичность, энергоэффективность и даже пожарная безопасность здания, построенного из сэндвич-панелей, во многом зависят от качества и правильности исполнения узлов соединений и применения доборных элементов. Эти, на первый взгляд, второстепенные компоненты играют ключевую роль в формировании единой, надежной и функциональной оболочки здания. В этой статье мы подробно рассмотрим, почему эти "невидимые" герои так важны и какие разновидности существуют в современном сэндвич-панельном строительстве.

1. Каталог узлов соединений: Где панели встречаются со структурой и друг с другом

Узлы соединений – это критически важные точки в конструкции здания, где сэндвич-панели крепятся к несущему каркасу, а также соединяются друг с другом, формируя единую, герметичную и теплоизолированную оболочку. Правильное проектирование и монтаж этих узлов напрямую влияют на структурную целостность, тепловой контур, водонепроницаемость и долговечность всего сооружения.

Почему узлы соединений так важны?

— Передача нагрузок: Узлы обеспечивают надежное крепление панелей к несущему каркасу, передавая ветровые, снеговые и собственный вес панелей на основную конструкцию здания.

— Герметичность и влагозащита: Качественные соединения предотвращают проникновение влаги (дождя, снега), ветра и пыли внутрь помещения.

— Теплоизоляция (предотвращение мостиков холода): Плохо выполненные узлы могут стать "мостиками холода", через которые происходит утечка тепла, что снижает энергоэффективность здания и приводит к образованию конденсата.

— Звукоизоляция: Правильно спроектированные и уплотненные узлы также способствуют эффективной звукоизоляции.

— Пожарная безопасность: В случае пожара, качественно выполненные узлы могут замедлить распространение огня, особенно при использовании огнестойких уплотнителей.

— Долговечность: Защита торцов панелей и внутренних слоев от внешних воздействий продлевает срок службы всей конструкции.

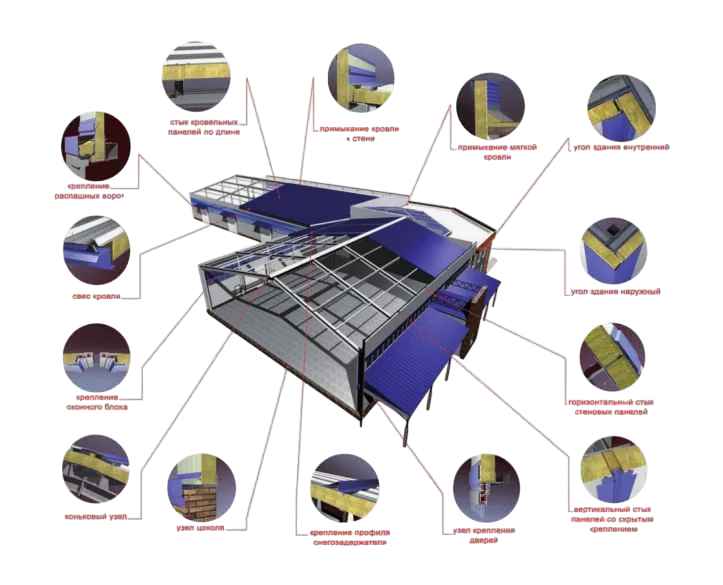

Основные типы узлов соединений в сэндвич-панелях

Соединение панелей между собой (продольные замки)

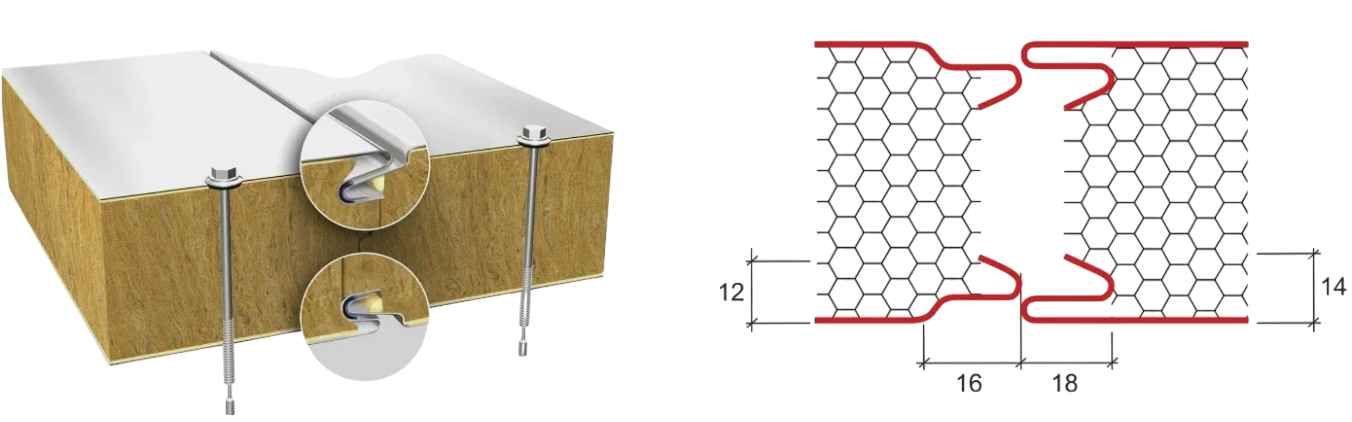

— Замок "шип-паз" (Tongue-and-Groove): Это стандартное решение для продольных стыков стеновых и кровельных сэндвич-панелей. Замок обеспечивает плотное прилегание панелей друг к другу. Внутренняя часть замка часто заполняется монтажной пеной или герметиком для дополнительной тепло- и гидроизоляции.

— Крепление: Панели крепятся к прогонам (обрешетке) или несущему каркасу с помощью специальных саморезов. Места крепления обычно попадают в углубление профиля замка, что обеспечивает дополнительную защиту и эстетику.

Соединение панелей с несущим каркасом

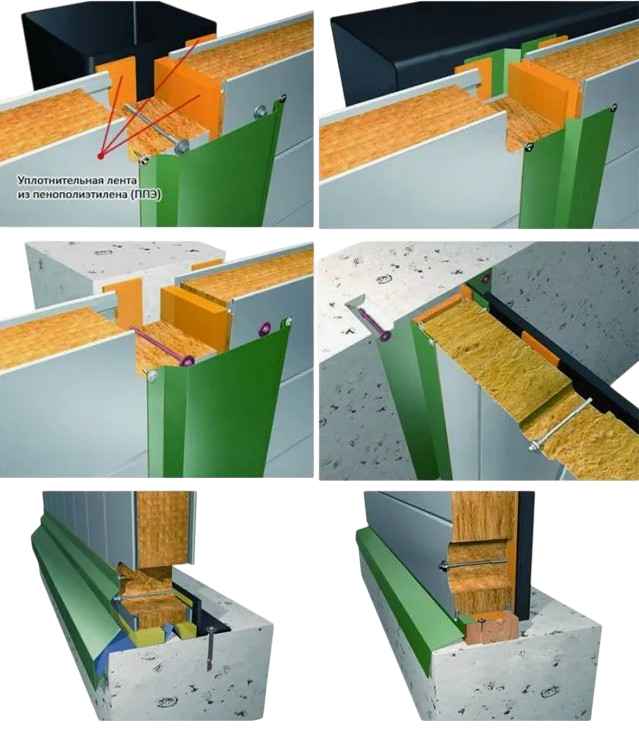

— Крепление стеновых панелей к колоннам/стойкам: Осуществляется через обкладку панели к стальной или бетонной колонне. Используются специальные L- или Z-образные профили, уголки, которые крепятся к каркасу, а уже к ним – панели. Между панелью и каркасом обязательно прокладываются терморазделяющие прокладки (например, из резины, пароизоляционной ленты или вспененного полиэтилена) для исключения мостиков холода. Крепление производится саморезами с уплотнительными шайбами.

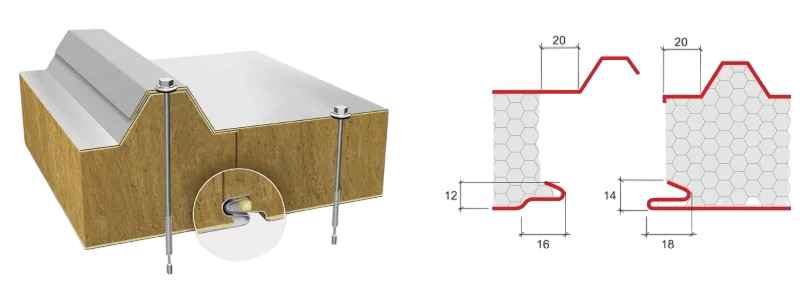

— Крепление кровельных панелей к прогонам/фермам: Кровельные панели крепятся к прогонам (металлическим или деревянным) сверху через волну профиля. Используются длинные саморезы, проходящие через всю толщину панели, с обязательными уплотнительными шайбами. Важно обеспечить герметичность отверстий.

— Крепление фасонных элементов и доборных планок: Доборные элементы (о которых будет сказано ниже) также крепятся к панелям или каркасу с помощью саморезов, заклепок или специальных кронштейнов.

Угловые соединения

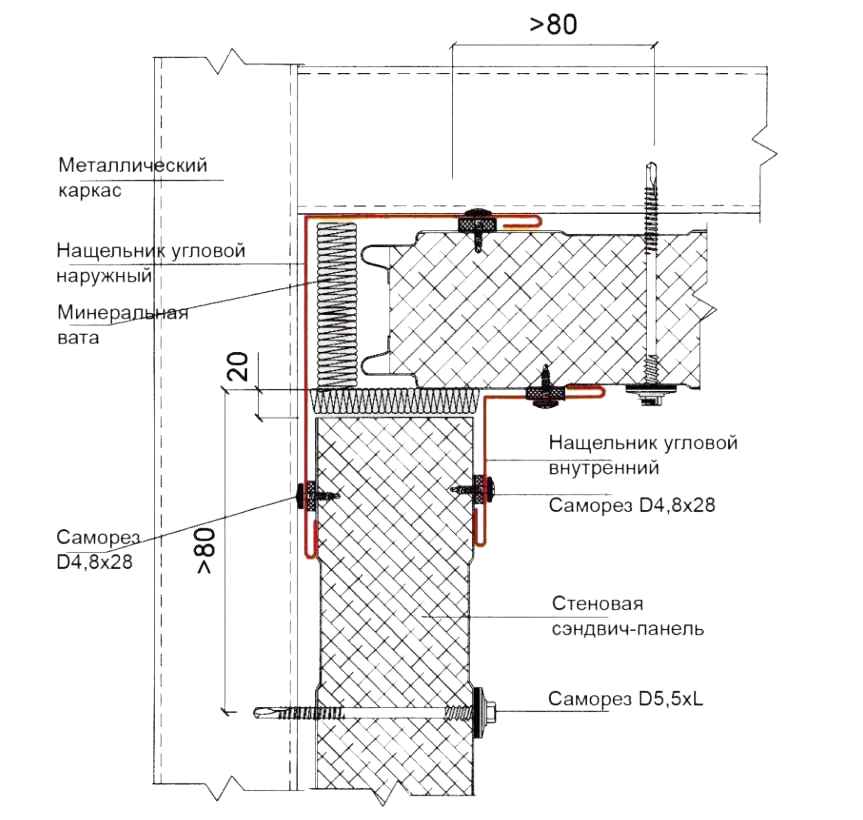

— Наружные углы: Могут быть выполнены путем стыковки двух панелей под углом 90 градусов с последующим закрытием внешним доборным элементом (наружным углом).

— Внутренние углы: Аналогично, две панели стыкуются изнутри, а стык закрывается внутренним доборным элементом.

— Специальные угловые панели: Некоторые производители предлагают готовые угловые сэндвич-панели, которые упрощают монтаж и обеспечивают более высокую герметичность, но они, как правило, дороже.

Узлы примыкания к кровле (карнизный узел)

Место соединения стеновой панели с кровельной. Здесь важна не только герметичность, но и правильный отвод воды, а также эстетика. Используются карнизные планки и различные нащельники для создания непрерывного контура.

Узлы примыкания к дверным и оконным проемам

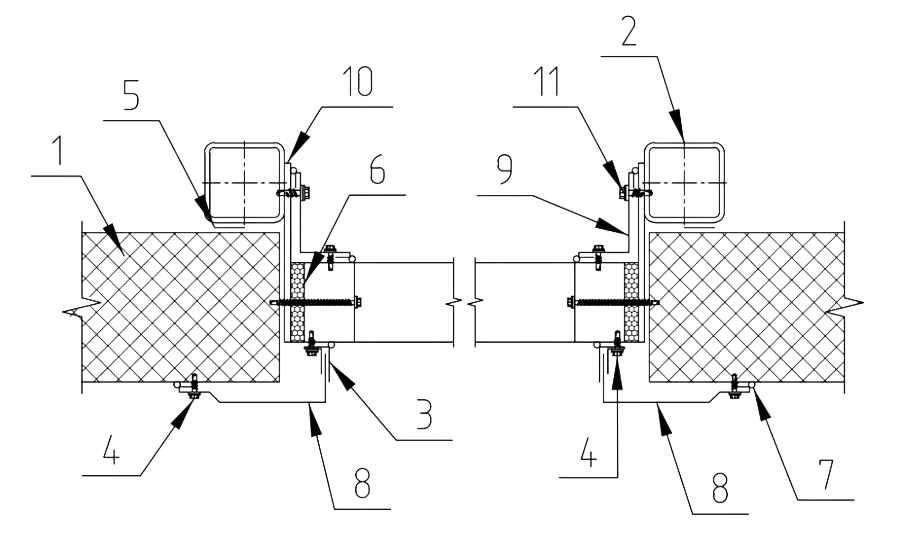

Для обеспечения герметичности и законченного вида проемов используются специальные обрамляющие доборные элементы: откосы, наличники, отливы, нащельники. Они закрывают торцы панелей вокруг проемов и обеспечивают надежное крепление оконных и дверных блоков.

Ключевые элементы для создания узлов

Крепежные элементы

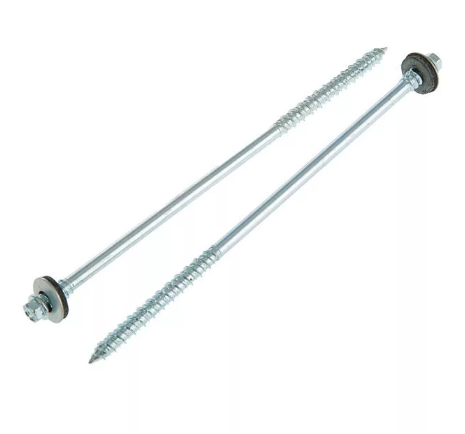

— Саморезы: Специализированные саморезы для сэндвич-панелей с шестигранной головкой, уплотнительной EPDM-шайбой и буром для металла (или остроконечные для дерева/бетона). Длина самореза подбирается с учетом толщины панели и глубины заглубления в несущую конструкцию.

— Заклепки: Используются для крепления доборных элементов.

Герметики

— Полиуретановые герметики: Отличаются высокой эластичностью, адгезией и долговечностью, применяются для заполнения швов и создания герметичного слоя.

— Силиконовые герметики: Обладают хорошей влагостойкостью, но менее прочны на разрыв, чем полиуретановые.

— Бутилкаучуковые ленты: Самоклеящиеся, эластичные ленты, обеспечивающие герметизацию стыков.

Уплотнительные ленты и прокладки

— Ленты ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента): Используются для заполнения швов и обеспечения паропроницаемости с внешней стороны.

— Минватные полосы: Применяются в противопожарных узлах для заполнения зазоров и предотвращения распространения огня.

— Терморазрывы: Специальные прокладки из теплоизоляционных материалов (например, вспененного полиэтилена) для предотвращения мостиков холода между металлической обкладкой панели и несущим каркасом.

2. Каталог доборных элементов (фасонные элементы): Завершающий штрих функциональности и красоты

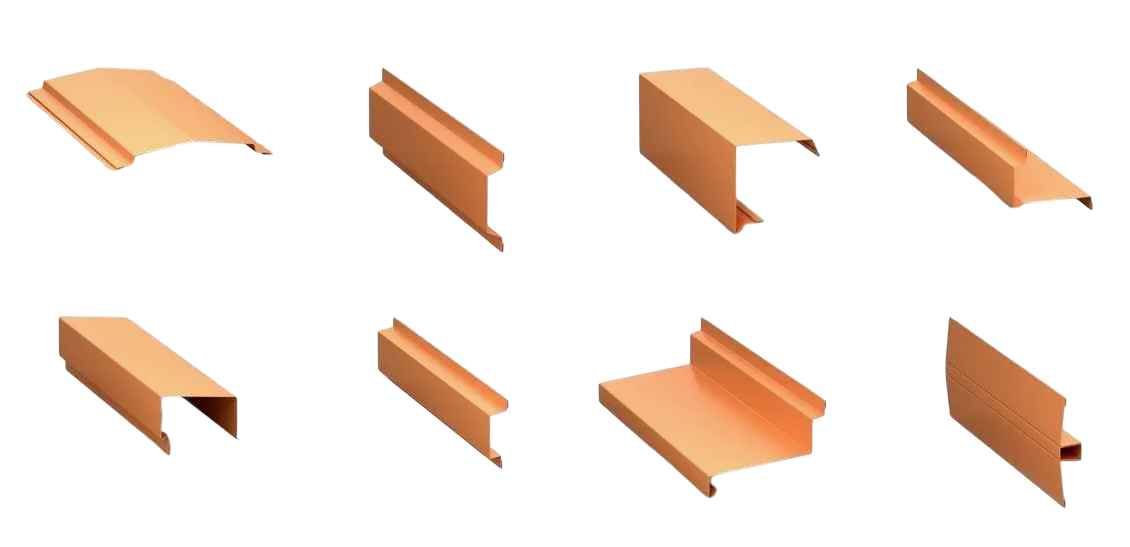

Доборные элементы, или фасонные элементы, – это специально изогнутые металлические профили, которые используются для оформления, защиты и герметизации стыков, углов, проемов, а также мест примыкания сэндвич-панелей к другим конструкциям здания. Они не просто придают зданию законченный и аккуратный вид, но и выполняют критически важные функции.

Почему доборные элементы незаменимы?

— Гидроизоляция: Закрывают швы и стыки, предотвращая попадание воды (дождь, талый снег) внутрь конструкции.

— Ветрозащита: Защищают стыки от продувания ветром, что критично для энергоэффективности здания.

— Защита от УФ-излучения: Оберегают открытые торцы панелей и герметики от разрушительного воздействия ультрафиолета, продлевая их срок службы.

— Эстетика: Придают зданию завершенный, аккуратный и профессиональный внешний вид, скрывая крепежные элементы и неровности стыков. Обеспечивают единый цветовой контур.

— Защита утеплителя: Защищают теплоизоляционный слой панели от механических повреждений, грызунов, птиц и насекомых.

— Пожарная безопасность: В некоторых случаях специальные доборные элементы могут использоваться для создания огнезащитных отсеков или барьеров.

Материалы и покрытия доборных элементов

Практически всегда доборные элементы изготавливаются из того же материала, что и внешние обкладки сэндвич-панелей: оцинкованной стали с полимерным покрытием. Это обеспечивает идеальное совпадение по цвету, текстуре и долговечности. Толщина стали обычно составляет 0.5-0.7 мм. Тип полимерного покрытия (полиэстер, пурал, ПВДФ) также должен соответствовать покрытию панелей, чтобы гарантировать одинаковый срок службы и устойчивость к внешним факторам.

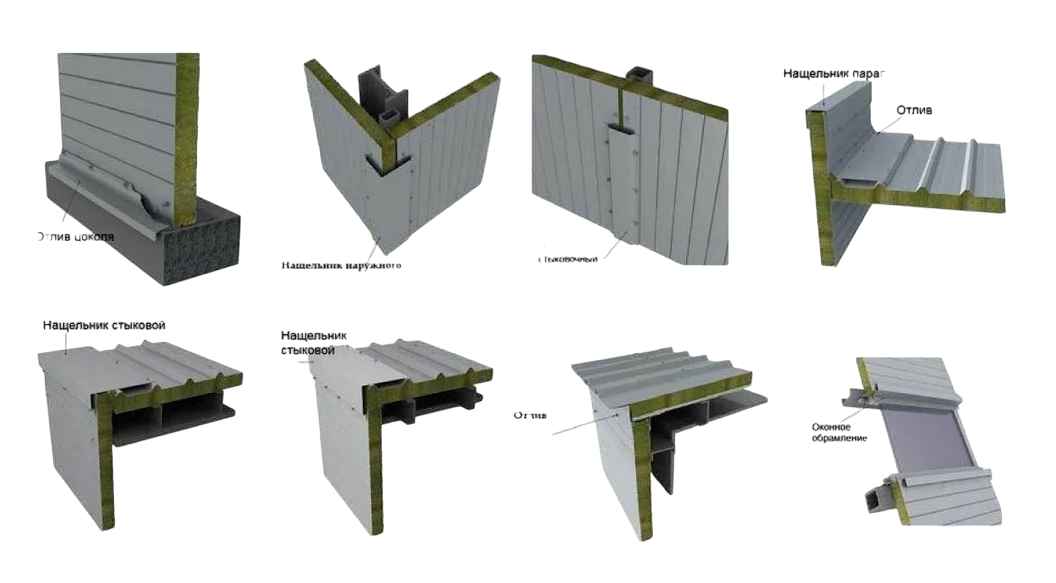

Основные виды доборных элементов

Угловые элементы:

— Наружный угол: Используется для оформления внешних углов здания, придает конструкции аккуратный вид и защищает стык от влаги.

— Внутренний угол: Применяется для оформления внутренних углов, обеспечивая герметичность и эстетику.

Элементы для кровли

— Конек (коньковая планка): Закрывает верхний стык кровельных панелей на коньке крыши. Может быть простым или фигурным (вентилируемым) для обеспечения отвода влаги.

— Карнизная планка: Устанавливается на нижний край кровли, направляя воду в водосточную систему и защищая торцы панелей.

— Ендова: Используется для герметизации внутренних углов кровли, где сходятся два ската.

— Планка примыкания: Применяется для герметизации стыков кровельных панелей со стенами или другими элементами, например, парапетами.

— Торцевая планка: Закрывает торцы кровельных панелей по периметру.

Элементы для стен

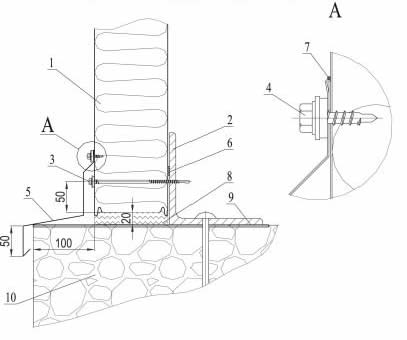

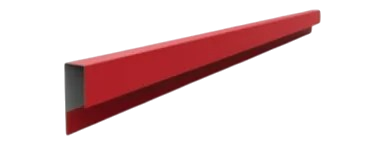

— Цокольная планка: Устанавливается по низу стеновых панелей, защищая их от влаги, грязи и механических повреждений со стороны цоколя или фундамента.

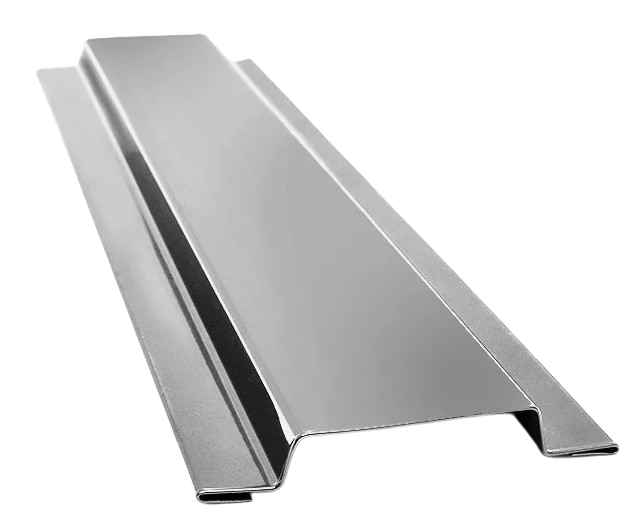

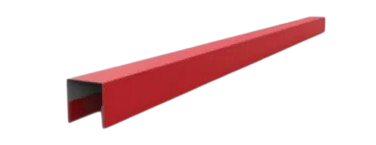

— Нащельники: Универсальные прямые планки, которые используются для закрытия продольных стыков панелей, примыканий к колоннам, оконным и дверным проемам. Могут быть плоскими, угловыми, Г-образными.

— Оконные и дверные откосы/наличники/отливы: Комплект элементов, предназначенных для эстетичного и герметичного оформления проемов окон и дверей. Включают верхний, боковые и нижний (отлив) элементы.

Специальные доборные элементы

— Парапетные крышки: Закрывают верхнюю часть парапетных стен, защищая их от осадков.

— Элементы для обрамления проемов в кровле: Для вентиляционных шахт, световых люков, дымоходов.

— Элементы для вентиляции: Различные перфорированные планки для обеспечения притока/оттока воздуха.

Процесс изготовления доборных элементов

Доборные элементы изготавливаются на специальных листогибочных станках из листового металла. Процесс позволяет создавать практически любые формы и размеры в соответствии с индивидуальными потребностями проекта. Важно, чтобы гибка выполнялась точно по размерам, указанным в проекте, чтобы обеспечить идеальное прилегание и герметичность.

Монтаж доборных элементов

Монтаж доборных элементов является завершающим этапом обшивки сэндвич-панелями. Они крепятся к панелям с помощью саморезов в цвет покрытия (для эстетики) или заклепок. Под доборные элементы обязательно прокладываются уплотнительные ленты (например, из бутилкаучука, EPDM) или наносится герметик, чтобы обеспечить максимальную герметичность и предотвратить проникновение влаги. Перехлест планок должен составлять не менее 100-150 мм для надежности.

Каталоги узлов соединений и доборных элементов – это не просто набор чертежей и фасонных изделий. Это комплексное руководство по созданию герметичного, теплого, прочного и эстетически привлекательного здания из сэндвич-панелей. Недооценка их роли или использование некачественных материалов и непрофессиональный монтаж могут привести к серьезным проблемам: протечкам, промерзанию, разрушению утеплителя, а в конечном итоге – к снижению долговечности и безопасности всего сооружения.

Именно поэтому, выбирая сэндвич-панели, крайне важно обращать внимание не только на качество самих панелей, но и на наличие подробного каталога узлов и доборных элементов от производителя, а также на рекомендации по их монтажу. Инвестиции в качественные фасонные элементы и профессиональный монтаж – это инвестиции в долгосрочную надежность, энергоэффективность и безупречный внешний вид вашего здания.
