Отдельная рабочая ширина в наименовании не приведена, поэтому расчет строят по типоразмеру J-профиля 18 мм и линейной протяженности кромок. Ведомость доборов формируют после проверки реальных окончаний облицовки. Это позволяет считать профиль по рабочим линиям, а не закладывать одинаковый запас без привязки к геометрии объекта. Произвольную ширину в карточку не добавляют.
Влияние ширины на расчет:
Количество элементов
Считают по суммарной длине кромок и длинам отдельных отрезков
Стыки
Положение соединений распределяют до подрезки, особенно на видимых линиях
Подрезка
Выполняется с учетом типоразмера 18 мм и металла 0,5 мм
Доборы
Сопрягаемые планки сверяют с этой позицией по геометрии и поверхности
Раскладка по плоскости
Основная задача этой позиции — получить контролируемое завершение края там, где узлом предусмотрена J-образная форма.
Преимущества:
Планирование стыков до монтажа снижает количество случайных коротких вставок. Фокус 1: проверка глубины края.
Раздельный контроль геометрии и поверхности упрощает приемку доборных элементов.
Типоразмер 18 мм позволяет точно закрепить геометрию добора в спецификации.
Толщина металла 0,5 мм известна заранее для выбора способа реза и крепления.
J-образная форма дает отдельный элемент для завершения открытой кромки облицовки.
Линейный расчет удобно связать с ведомостью торцов, проемов и примыканий.
Окончательный выбор делают по фактической посадке в узле и способу крепления. Внешнее сходство двух доборов не считается достаточным основанием для взаимозаменяемости. При приемке геометрию и состояние поверхности оценивают раздельно: отсутствие царапин не компенсирует деформацию профиля. После подрезки элемент повторно примеряют по месту до окончательного крепления, особенно возле коротких переходов и примыканий.
Перед заказом отдельно проверьте этот аспект: проверка глубины края.
Общие
Длину режем в размер, м2 и 3

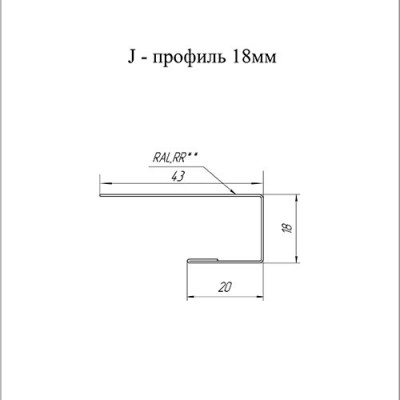

Размер43х18х20 мм
Тип профиляJ-Профиль
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеRooftop Matte
Толщина металла, (мм)0.5
Основа покрытияПолиэфир
ПоверхностьМатовая
Текстура поверхностиТекстурированная
Обратная сторонаЭпоксидная серая
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
