Техническую карточку арочного элемента формируют по конструкции заполнения и маркировке облицовок. При толщине 120 мм узел крепления сверяют с выбранным основанием. Фактическую конфигурацию арки сопоставляют с чертежом до изготовления и установки деталей. Краевые зоны уточняют по фактической обмерной схеме, а не по округленной площади.
Паспорт позиции:
Тип товара
Арочная сэндвич-панель с пенополистиролом

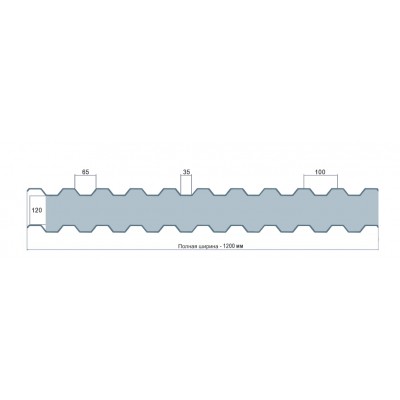

Профиль / тип панели
Радиусная многослойная конструкция
Ширина
1200 мм (номинально)
Толщина
120 мм; металлические стороны 0.5/0.5
Покрытие / RAL
RAL7004
Назначение
Ограждение криволинейного участка здания
Расшифровка параметров
При сверке спецификации отдельно сопоставляют ширину изделия, толщину заполнения и цветовое обозначение. Параметр 0.5/0.5 сверяют до согласования деталей примыкания. Подъем и хранение организуют с защитой поверхности от сколов и точечных повреждений. Размеры крайнего участка проверяют отдельно, чтобы линия обреза не оказалась в зоне крепления.
Применение по паспорту:
Утепленные участки ограждения ангарного типа для 1200×120 мм, RAL7004
Ограждающие оболочки над инженерными проходами для 1200×120 мм, RAL7004
Комплектация дугообразных контуров по ведомости для 1200×120 мм, RAL7004
Криволинейные покрытия технических площадок для 1200×120 мм, RAL7004
Переходы дугообразной поверхности к стеновому контуру для 1200×120 мм, RAL7004
Ремонт радиусных элементов при совпадении соединения для 1200×120 мм, RAL7004
Арочные навесы с проверенной схемой опирания для 1200×120 мм, RAL7004
Закругленные зоны каркасных производственных зданий для 1200×120 мм, RAL7004
Окончательную потребность определяют по раскладке арки, а не по одной площади в плане. Отдельно учитывают крайние детали и крепеж. Для варианта 1200×120 мм предусмотрен RAL7004.
Подберите закрывающие планки по фактической линии дуги. Для варианта 1200×120 мм предусмотрен RAL7004.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополистирол
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)120
Ширина сэндвич-панели, (мм)1200
Назначениедля ангаров, складов, промышленных цехов, арочный
