В эксплуатации особого внимания требуют линии примыканий, водоотвод и сохранность металлических кромок. Для цвета RAL1014 согласуют исполнение примыкающих закрывающих деталей.
Что влияет на эксплуатацию
Для сохранения внешнего вида избегают контакта лицевой стороны с абразивными предметами при разгрузке. Геометрию дуги нельзя менять силовым притягиванием крепежа.
Эксплуатационные особенности:
Положение панелей сверяют с отметками прогонов для 1200×120 мм, RAL1014
Для торцов с заполнителем сохраняют защитное закрытие после согласования линий примыкания
Не допускают изменения расчетной формы дуги для 1200×120 мм, RAL1014
При ремонте учитывают ширину 1200 мм и форму стыка для 1200×120 мм, RAL1014
Облицовки RAL1014 берегут от абразивного воздействия по чертежу радиусной оболочки
Подрезки защищают от открытого воздействия влаги для 1200×120 мм, RAL1014
Ограничения выбора
Нельзя ориентироваться только на близкий оттенок: различие ширины или толщины изменит стыковку. Габарит по толщине 120 мм фиксируют в ведомости соединительных деталей. При сборке следят за одинаковым положением элементов относительно опорных линий. Защитные планки и уплотнение закладывают в проект одновременно с основными панелями. Краевые зоны уточняют по фактической обмерной схеме, а не по округленной площади. Подъем и хранение организуют с защитой поверхности от сколов и точечных повреждений. Фактическую конфигурацию арки сопоставляют с чертежом до изготовления и установки деталей. Размеры крайнего участка проверяют отдельно, чтобы линия обреза не оказалась в зоне крепления. Стыковку начинают с контрольного элемента, так как ошибка на старте накапливается по всей дуге. Переход к соседней поверхности проверяют по месту, учитывая торцы, кромки и крепежные точки.
Техническое согласование завершают проверкой маркировки, дуги и линии стыков. После этого можно уточнять ведомость комплектующих. Для варианта 1200×120 мм предусмотрен RAL1014.
Сравните проектный радиус с геометрией выбранного изделия. Для варианта 1200×120 мм предусмотрен RAL1014.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополистирол
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ

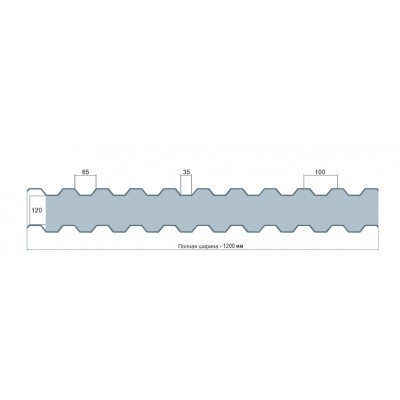

Толщина сэндвич-панели, (мм)120
Ширина сэндвич-панели, (мм)1200

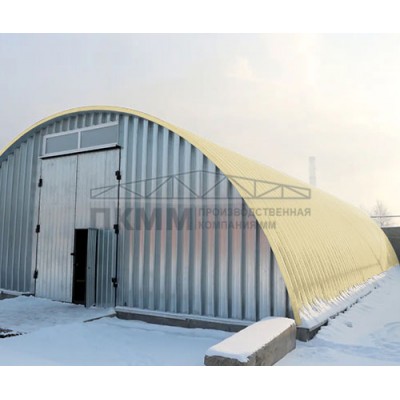

Назначениедля ангаров, складов, промышленных цехов, арочный
