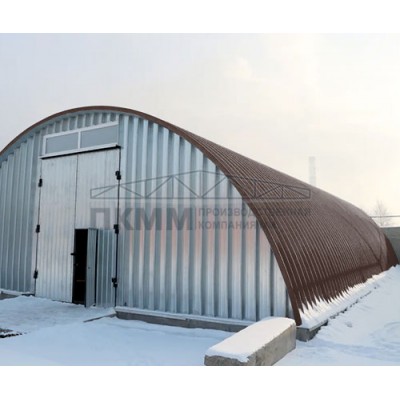

На стадии расчета дугообразного контура параметры панели сверяют с длиной арки и схемой соединений. При размере 1200 мм важно выделить место крайнего доборного участка.
Исходные данные для проекта:
Материал
Арочная сэндвич-панель с пенополистиролом
Профиль / тип
Радиусное исполнение для ограждающего контура
Размер
Ширина 1200 мм; толщина 100 мм; металл 0.5/0.5
Покрытие
Цветовое обозначение RAL8017
Назначение
Дугообразное покрытие по проектной схеме
Проектное применение
Чтобы избежать узкой доборной полосы, раскладку согласуют с габаритами крайнего модуля. Для криволинейной поверхности заранее определяют направление раскладки.
Узел и сопряжения
Торцевой добор подбирают по форме дуги; стандартную прямую планку не считают подходящей автоматически. Стык на дуге проектируют с учетом отвода воды и примыканий. Переход к соседней поверхности проверяют по месту, учитывая торцы, кромки и крепежные точки. Монтажную ширину уточняют по соединению выбранной серии, поскольку номинал не равен автоматически рабочему размеру. На завершающей стадии проверяют, не остались ли открытыми участки пенополистирольного заполнения.
Проектные преимущества:
Арочный формат соответствует криволинейной схеме объекта для 1200×100 мм, RAL8017
Стороны 0.5/0.5 учитываются при выборе крепежа для 1200×100 мм, RAL8017
Монтажные швы планируются вместе с длиной дуги для 1200×100 мм, RAL8017
Торцевой узел можно сопоставить с толщиной 100 мм для 1200×100 мм, RAL8017
Арочный формат соответствует криволинейной схеме объекта для 1200×100 мм, RAL8017 на участке перехода к прямой плоскости
Стороны 0.5/0.5 учитываются при выборе крепежа для 1200×100 мм, RAL8017 на участке перехода к прямой плоскости
Окончательную потребность определяют по раскладке арки, а не по одной площади в плане. Отдельно учитывают крайние детали и крепеж. Для варианта 1200×100 мм предусмотрен RAL8017.
Приложите чертеж радиусного участка к заявке на панели. Для варианта 1200×100 мм предусмотрен RAL8017.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополистирол
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)100
Ширина сэндвич-панели, (мм)1200
Назначениедля ангаров, складов, промышленных цехов, арочный
