Для проекта криволинейной кровли требуется увязать радиус покрытия с крепежной схемой и шириной модулей. Для криволинейной поверхности заранее определяют направление раскладки.
Исходные данные для проекта:
Материал

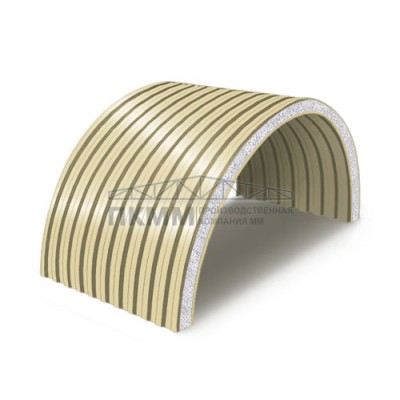

Арочная сэндвич-панель с пенополистиролом
Профиль / тип
Радиусное исполнение для ограждающего контура
Размер

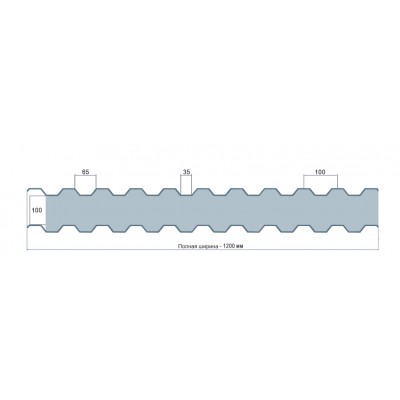

Ширина 1200 мм; толщина 100 мм; металл 0.5/0.5
Покрытие
Цветовое обозначение RAL1014
Назначение
Дугообразное покрытие по проектной схеме
Проектное применение
Для точного расхода сопоставляют ширину панели с рабочим модулем соединения. При толщине 100 мм узел крепления сверяют с выбранным основанием.
Узел и сопряжения
Сопряжение с торцевой линией выполняют через предусмотренные проектом планки и защиту заполнителя. При схеме облицовок 0.5/0.5 оценивают совместимость соединительного узла. Стыковку начинают с контрольного элемента, так как ошибка на старте накапливается по всей дуге. Переход к соседней поверхности проверяют по месту, учитывая торцы, кромки и крепежные точки. Монтажную ширину уточняют по соединению выбранной серии, поскольку номинал не равен автоматически рабочему размеру.
Проектные преимущества:
В спецификации сохраняется маркировка облицовок 0.5/0.5 для 1200×100 мм, RAL1014
Цвет RAL1014 фиксируется для видимых доборных элементов с учетом торцевого узла
Ширину элементов проверяют до разметки крайних участков для 1200×100 мм, RAL1014
Состав торцевых деталей уточняется до комплектования для 1200×100 мм, RAL1014
В спецификации сохраняется маркировка облицовок 0.5/0.5 для 1200×100 мм, RAL1014 при подборе прилегающих деталей
Цвет RAL1014 фиксируется для видимых доборных элементов до формирования поставочной ведомости
Выбранный элемент должен совпадать с проектным сечением и соединением соседних панелей. Крайние участки закрывают предусмотренными доборами. Облицовку RAL1014 сопоставляют с внешним видом смежных конструкций.
Соотнесите толщину элемента с высотой торцевого узла. Для комплектации учитывайте цвет RAL1014.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополистирол
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)100
Ширина сэндвич-панели, (мм)1200
Назначениедля ангаров, складов, промышленных цехов, арочный
