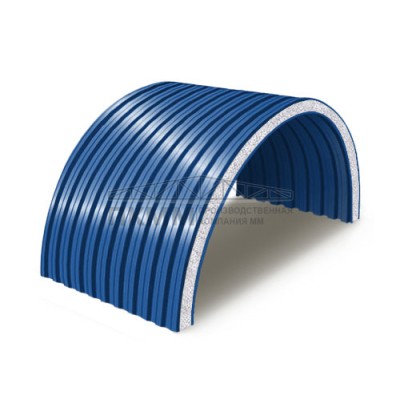

Панель рассчитана на формирование криволинейного контура из двух металлических облицовок и EPS-сердечника: ширина 1000 мм, толщина 50 мм, облицовка 0.5/0.5 мм и наружный цвет RAL5005 (сигнальный синий оттенок).
Слой пенополистирола не перегружает арочную конструкцию, что важно для навесов, оболочек и лёгких каркасов с частым шагом опор.
Комбинация 1000 мм и 50 мм задаёт баланс между массой, толщиной контура и количеством крепёжных точек.
Сборку ведут с учётом направления нахлёста, проектного радиуса и температурных зазоров в местах примыкания к металлическому каркасу.
Преимущества:
Сердечник из пенополистирола уменьшает нагрузку на дуговой каркас.
Листовые облицовки защищают утеплитель от прямого контакта с внешней средой.
Поверхность можно сопрягать с торцевыми и угловыми планками.
Толщина панели 50 мм помогает сохранить компактный узел примыкания.
Панель подходит для серийной раскладки по шагу несущих дуг.
Одинаковая толщина металла 0.5/0.5 мм с двух сторон упрощает контроль партии.
Сфера применения:
ремонт радиусных фрагментов существующей кровли
навесы над производственными зонами
закрытие дуговых участков над проездами
ограждение верхней части арочных пролётов
тёплые или умеренно тёплые хозяйственные постройки
быстровозводимые укрытия для техники
павильоны с радиусной кровлей
сельскохозяйственные арочные строения
Что учесть при выборе:
Оценить толщину 50 мм относительно требуемого теплового сопротивления.
Согласовать толщину металла 0.5/0.5 мм с условиями эксплуатации.
Проверить, требуется ли дополнительная герметизация продольных стыков.
Проверить фактический радиус дуги и совместимость панели с каркасом.
Сверить ширину 1000 мм с шагом раскладки и длиной арочного участка.
Уточнить схему крепления к прогону и допустимый шаг саморезов.
В спецификации эта позиция закрывает задачу радиусного ограждения с пенополистирольным заполнением, шириной 1000 мм и толщиной 50 мм. Металл 0.5/0.5 мм и цвет RAL5005 дают понятные параметры для заказа, подбора доборов и проверки поставки.
Получите подбор по узлам объекта — панели, планки и крепёж будут сведены в одну заявку.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополистирол
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)50
Ширина сэндвич-панели, (мм)1000
Назначениедля ангаров, складов, промышленных цехов, арочный
