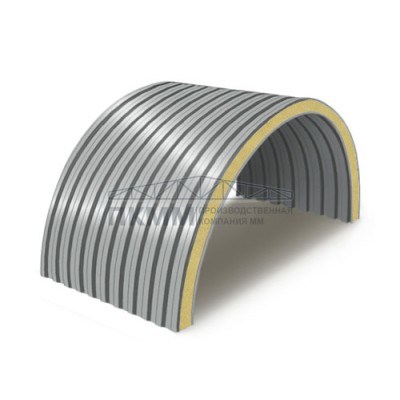

Для криволинейной поверхности важна совместимость размеров панели и крепежной схемы. Исполнение с пенополиизоциануратом учитывают при расчете теплоизоляционной оболочки здания, не подменяя им расчет всего узла. Для сметы лучше выделять крепеж, торцевые планки, уплотнители и оформление переходов отдельными позициями. Рассматривается арочная сэндвич-панель с пенополиизоциануратом: ширина 1200 мм, толщина 220 мм, металлические обкладки 0.5/0.5, цвет RAL 9006.
Как эта позиция решает задачу
Арочная форма задает требования к радиусу установки: допустимую геометрию конкретного изделия уточняют до выпуска монтажной схемы. Проектное решение должно учитывать водоотвод, направление сопряжений и возможность обслуживания готового покрытия. Для ремонтируемого участка отдельно сверяют геометрию существующей конструкции и расположение точек крепления.
Что дает применение:
Применение в арочных оболочках по расчету проектировщика
Планирование защиты торцевых кромок в проекте
Комплектация утепленных ограждающих конструкций
Проверка фактического шага прогонов на объекте
Подбор крепежа с учетом металлической обшивки панели
Контроль радиуса дуговой несущей поверхности до начала облицовки
Техническое описание
Разница между номинальной и монтажной шириной влияет на количество элементов, поэтому их нельзя считать взаимозаменяемыми. Подрезку выполняют с учетом последующей защиты торца и закрытия открытых участков отделочными элементами. Открытые кромки и сопряжения нуждаются в предусмотренных проектом планках и уплотняющих деталях.
Исполнение с пенополиизоциануратом учитывают при расчете теплоизоляционной оболочки здания, не подменяя им расчет всего узла. При разгрузке и временном хранении сохраняют заводскую геометрию панелей и защищают контактные поверхности. При подсчете расхода учитывают не только площадь оболочки, но и стыки, крайние подрезки и оформление торцов.
Перед комплектацией согласуйте длины, края и монтажные соединения.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополиизоцианурат
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)220
Ширина сэндвич-панели, (мм)1200
Назначениедля ангаров, складов, промышленных цехов, арочный
Стеновые сэндвич панели пенополиизоцианурат, ширина 1000 мм, толщина 200 мм, 0.5/0.5, орехВ заявке снабжения позицию передают полным наименованием: оно одновременно содержит стеновое назначение, пенополиизоциануратный наполнитель, ширину 1000 мм, толщину 200 мм, облицовки 0.5/0.5 и декоративное исполнение «орех». Сокращение любой части затрудняет сопоставление с раскладкой и комплектующими.Состав полного наименованияДля панели 1000×200 мм, «орех»: Тип изделия определяет способ включения в стеновой контур. Размер 1000 мм нужен для расчёта количества элементов по длине стены, а 200 мм — для проверки торцевых деталей и проёмов. Пара 0.5/0.5 относится к двум металлическим сторонам.Почему параметры нельзя опускатьДля панели 1000×200 мм, «орех»: Ошибка в ширине меняет число элементов и расположение крайних подрезок; неверная толщина приводит к несовпадению обрамлений. Подмена 0.5/0.5 другим значением создаёт расхождение с ведомостью материалов.Что включить в заявку:Фактические размеры стены перед выпуском раскладкиЕдинство исполнения «орех» на одной плоскостиСовпадение проектной ширины с размером 1000 ммТип основания и длину крепёжных элементовСоответствие двух облицовок обозначению 0.5/0.5Положение стыков относительно проёмов и углов зданияДля панели 1000×200 мм, «орех»: Снабженцу следует связывать строку панели с номером фасада или стеновой оси, а также с отдельным перечнем крепежа и доборов. Для формата 1000 × 200 мм полезно приложить раскладку, где отмечены проёмы, углы и последовательность поставки.Что упрощает закупочную проверку:Ширина 1000 мм помогает оценить число стыков по плоскостиДекоративный вариант «орех» фиксируется без сокращенийТолщина 200 мм учитывается при оформлении торцовПенополиизоцианурат учтён в полном наименовании позицииФормат 1000 мм удобно переносить в поэлементную раскладку стеныОблицовки 0.5/0.5 можно сверить до подбора крепежаВ заявке сохраняют полное наименование, чтобы не потерять различия по ширине, толщине и отделке. Для данной позиции контрольный набор — ширина 1000 мм, толщина 200 мм, облицовки 0.5/0.5 и декоративное исполнение «орех»; наполнитель — пенополиизоцианурат.Для расчёта позиции передайте объём, раскладку и комплект доборов под 1000 × 200 мм, «орех»...
Стеновые сэндвич панели пенополиуретан, ширина 1200 мм, толщина 160 мм, 0.5/0.5, дуб античныйМодификация 1200×160 мм с отделкой «дуб античный». Панель 1200/160 мм, «дуб античный».Какие данные закреплены в позицииСтеновой элемент собирается из двух облицовок. Модификация 1200/160, «дуб античный».Почему нужна полная записьПараметр 1200 мм влияет на количество швов и крепежных линий, поэтому раскладку проверяют по каждой стене, а не переносят один расчет на весь объект. Исполнение «дуб античный», 1200/160 мм.Данные для формирования комплекта:Полное наименование панели с пенополиуретаном, шириной 1200 мм и толщиной 160 мм. Модуль 1200, толщина 160, «дуб античный».Количество и длины элементов по каждой стене, проему и монтажной захватке. Параметры 1200/160, «дуб античный».Облицовки 0.5/0.5 без сокращения обозначения сторон. Вариант «дуб античный», 1200×160.Декоративное исполнение «дуб античный» для панелей и всех видимых доборов. Комплект 1200/160, «дуб античный».Перечень крепежа, углов, откосов, отливов и верхних завершений. Фасадная позиция 1200/160, «дуб античный».Схему разгрузки пачек с учетом очередности установки и доступа подъемной техники. Маркировка 1200/160, «дуб античный».Для корректной комплектации нужны обмеры каждой. Позиция 1200×160, «дуб античный».Преимущества для приемки:Полное сочетание 1200 мм, 160 мм и «дуб античный» снижает риск смешения похожих пачек на объекте. Сечение 160, модуль 1200, «дуб античный».Панель удобно распределять по монтажным захваткам согласно длинам и фасадной схеме. Панельный ряд 1200/160, «дуб античный».Цельный элемент закрывает участок стены между запроектированными линиями соединений. Стеновое исполнение 1200/160, «дуб античный».Параметры позиции подходят для переноса в ведомость материалов без дополнительных условных обозначений. Данные 1200/160, «дуб античный».Отделка «дуб античный» помогает отделить эту модификацию от вариантов с той же геометрией. Панель «дуб античный», 1200/160 мм.Модуль 1200 мм дает основу для пофасадной раскладки и подсчета продольных соединений. Элемент 1200×160, «дуб античный».Панель с модулем 1200 мм и толщиной 160 мм следует рассматривать вместе с крепежом, обрамлениями и схемой швов. Формат 1200/160 мм, «дуб античный».Сопоставьте позицию «дуб античный» с фасадной ведомостью и перечнем видимых планок. Облицовки 0.5/0.5; 1200/160, «дуб античный»...
Стеновые сэндвич панели пенополиуретан, ширина 1000 мм, толщина 150 мм, 0.5/0.5, RAL9005Модификация 1000×150 мм с отделкой RAL9005. Панель 1000×150 мм в исполнении RAL9005: при подборе стенового заполнения данную панель оценивают одновременно по габариту, сердечнику и отделке. Панель 1000/150 мм, RAL9005.Проектная карточка позиции:Материалстеновая сэндвич-панель с пенополиуретановым заполнениемТип / модульстеновое исполнение, ширина 1000 ммРазмертолщина панели 150 ммОблицовкиметалл 0.5/0.5, RAL9005Назначениесборка ограждающих стеновых участков по проектной раскладкеРасчетная роль позицииРасход материала определяют не только делением площади: ширину 1000 мм увязывают с реальной длиной фасада, направлением сборки и числом обрамляющих элементов. Модификация 1000/150, RAL9005.Работа панели в узлеМонтаж начинают с геодезической проверки каркаса и стартовой линии. Для элемента толщиной 150 мм крепеж подбирают по составу узла, а усилие затяжки контролируют так, чтобы не деформировать облицовку. Исполнение RAL9005, 1000/150 мм.Проектные преимущества:Полное сочетание 1000 мм, 150 мм и RAL9005 снижает риск смешения похожих пачек на объекте. Облицовки 0.5/0.5; 1000/150, RAL9005.Панель удобно распределять по монтажным захваткам согласно длинам и фасадной схеме. Модуль 1000, толщина 150, RAL9005.Цельный элемент закрывает участок стены между запроектированными линиями соединений. Параметры 1000/150, RAL9005.Параметры позиции подходят для переноса в ведомость материалов без дополнительных условных обозначений. Вариант RAL9005, 1000×150.Отделка RAL9005 помогает отделить эту модификацию от вариантов с той же геометрией. Комплект 1000/150, RAL9005.Модуль 1000 мм дает основу для пофасадной раскладки и подсчета продольных соединений. Фасадная позиция 1000/150, RAL9005.Рабочий результат зависит от того, насколько точно параметры 1000 мм, 150 мм, 0.5/0.5 и RAL9005 перенесены в раскладку. Замена одного из них без пересмотра узла может изменить количество панелей или комплектующих. Позиция 1000×150, RAL9005.Перед комплектацией разделите панели по стенам, длинам и направлению установки. Формат 1000/150 мм, RAL9005...
Стеновые сэндвич панели пенополиуретан, ширина 1000 мм, толщина 200 мм, 0.5/0.5, RAL1014Модификация 1000×200 мм с отделкой RAL1014.. Панель 1000/200 мм, RAL1014.В рабочем сечении изделия пенополиуретан. Модификация 1000/200, RAL1014.Расход материала определяют не только делением. Исполнение RAL1014, 1000/200 мм.Для толщины 200 мм заранее определяют длину. Позиция 1000×200, RAL1014.Практические преимущества:Модуль 1000 мм дает основу. Модуль 1000, толщина 200, RAL1014.Толщина 200 мм сразу видна. Параметры 1000/200, RAL1014.Облицовки 0.5/0.5 позволяют. Вариант RAL1014, 1000×200.Пенополиуретановый. Комплект 1000/200, RAL1014.Исполнение RAL1014 можно увязать с углами, откосами и другими видимыми доборами. Фасадная позиция 1000/200, RAL1014.Полное сочетание 1000 мм. Маркировка 1000/200, RAL1014.Рабочие участки:Фасады технических корпусов с отделкой RAL1014 и согласованными доборами. Сечение 200, модуль 1000, RAL1014.Стеновые плоскости ангаров, разбитые на панели по осям ригелей и проемов. Панельный ряд 1000/200, RAL1014.Обрамляемые зоны возле ворот, дверей и окон при наличии рабочей схемы примыканий. Стеновое исполнение 1000/200, RAL1014.Реконструируемые участки. Данные 1000/200, RAL1014.Перегородочные конструкции с металлическими облицовками 0.5/0.5. Панель RAL1014, 1000/200 мм.Сервисные и. Элемент 1000×200, RAL1014.Каркасные пристройки, для которых рассчитаны длины, крепеж и угловые элементы. Размер 1000/200, 0.5/0.5, RAL1014.Локальная замена стеновой. Проектная позиция 1000/200, RAL1014.Что учесть в заявке:Маркировку облицовок 0.5/0.5 в заказной ведомости и на упаковочных листах. Панель 1000/200 мм, RAL1014.Очередность разгрузки пачек по стенам и монтажным захваткам. Модификация 1000/200, RAL1014.Положение подрезок относительно ворот, окон, дверей и наружных углов. Исполнение RAL1014, 1000/200 мм.Ровность опорных линий, на которые будет установлена панель шириной 1000 мм. Позиция 1000×200, RAL1014.Совпадение поверхности RAL1014 с фасадной схемой и видимыми комплектующими. Формат 1000/200 мм, RAL1014.Отдельное оформление всех открытых торцов и переходов между материалами. Облицовки 0.5/0.5; 1000/200, RAL1014.Таким образом, сочетание ширины 1000 мм, толщины 200 мм, облицовок 0.5/0.5 и исполнения RAL1014 образует самостоятельную спецификационную позицию. Ее корректность проверяют по чертежам стен и ведомости комплектующих. Формат 1000/200 мм, RAL1014.Перед расчетом сопоставьте проемы, каркас и исполнение RAL1014 с модулем 1000 мм. Облицовки 0.5/0.5; 1000/200, RAL1014...
Стеновые сэндвич панели пенополиуретан, ширина 1200 мм, толщина 180 мм, 0.5/0.5, орехКак устроена панельМодификация 1200×180 мм с отделкой «орех». Панель 1200×180 мм в исполнении «орех»: для фасадной плоскости каркасного сооружения панель задает размер монтажного модуля и внешний рисунок. В позиции зафиксированы металлические облицовки 0.5/0.5, пенополиуретановое заполнение и декоративная поверхность «орех». Такое сочетание параметров переносится в чертежи, ведомость панелей и маркировку монтажных пакетов без сокращений. Панель 1200/180 мм, «орех».Как работают характеристикиШирина 1200 мм задает модуль ряда, толщина 180 мм формирует габарит стены, облицовки 0.5/0.5 участвуют в креплении, а пенополиуретановый сердечник располагается между ними. Декоративная поверхность «орех» определяет видимую поверхность и подбор лицевых доборов. Модификация 1200/180, «орех».Что важно в конструкции:Панельный модуль 1200 мм формирует повторяемую геометрию стеновой линии. Облицовки 0.5/0.5; 1200/180, «орех».Толщина 180 мм учитывается в сопряжении с цоколем, покрытием и проемами. Модуль 1200, толщина 180, «орех».Металл 0.5/0.5 фиксируется для наружной и внутренней облицовок. Параметры 1200/180, «орех».Пенополиуретановый слой находится внутри готового трехслойного элемента. Вариант «орех», 1200×180.Поверхность «орех» согласуется с видимыми углами, откосами и отливами. Комплект 1200/180, «орех».Открытые кромки после подрезки включают в схему торцевого оформления. Фасадная позиция 1200/180, «орех».Конструктивный узел на объектеДля толщины 180 мм заранее определяют длину крепежа по фактическому составу стены. Подрезку ведут инструментом, не нарушающим соседние участки покрытия, а образовавшуюся стружку удаляют до завершения смены. Защитные пленки, когда они присутствуют на поставленном материале, снимают в порядке, принятом монтажной картой, не оставляя их за закрытыми планками. При расчете плоскости размер 1200 мм сопоставляют с длиной стены, осями проемов и положением углов, чтобы не переносить узкие вставки в нагруженные или заметные зоны. Исполнение «орех», 1200/180 мм.Панель с модулем 1200 мм и толщиной 180 мм следует рассматривать вместе с крепежом, обрамлениями и схемой швов. Исполнение «орех» должно совпадать во всех видимых элементах участка. Позиция 1200×180, «орех».Перед расчетом сопоставьте проемы, каркас и исполнение «орех» с модулем 1200 мм. Формат 1200/180 мм, «орех»...
