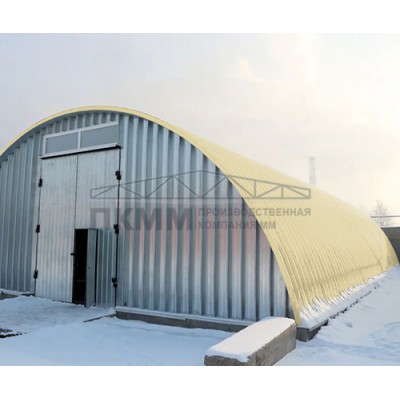

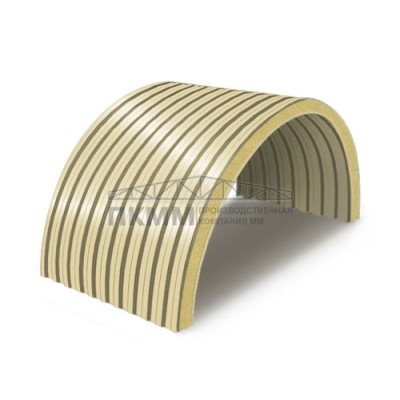

Для ограждения с дугообразным очертанием раскладку выполняют по фактической геометрии каркаса. Открытые кромки и сопряжения нуждаются в предусмотренных проектом планках и уплотняющих деталях. Проектное решение должно учитывать водоотвод, направление сопряжений и возможность обслуживания готового покрытия. Рассматривается арочная сэндвич-панель с пенополиизоциануратом: ширина 1000 мм, толщина 220 мм, металлические обкладки 0.5/0.5, цвет RAL 1014.
Подготовка основания
Перед сборкой следует сравнить осевые размеры опор с принятой раскладкой панелей, особенно у торцевых участков. Облицовки с обозначением 0.5/0.5 требуют согласования крепежа с металлическими поверхностями и несущей конструкцией. Крепление назначают по типу прогонов и расчетным воздействиям, не перенося автоматически схему с прямолинейной кровли.
Порядок работ:
Ремонт криволинейного участка при совпадении геометрии
Учет непрерывности утепленного контура из пенополиизоцианурата
Защита соединений от попадания влаги по принятой схеме
Подготовка схемы подрезки у крайних сегментов
Планирование защиты торцевых кромок в проекте
Проверка ширины 1000 мм по спецификации и схеме раскладки
Роль параметров из названия
В узлах проходок требуется предусмотреть местные детали, не нарушающие целостность утепленного контура. При подсчете расхода учитывают не только площадь оболочки, но и стыки, крайние подрезки и оформление торцов. Цвет RAL 1014 фиксируют в ведомости материалов, чтобы у основной обшивки и видимых доборов не возникало расхождения по оттенку.
Монтажные преимущества:
Проверка размеров переходов у торцов и примыканий
Защита соединений от попадания влаги по принятой схеме
Проверка размеров переходов у торцов и примыканий
Проверка ширины 1000 мм по спецификации и схеме раскладки
Планирование защиты торцевых кромок в проекте
Подготовка схемы подрезки у крайних сегментов
Открытые кромки и сопряжения нуждаются в предусмотренных проектом планках и уплотняющих деталях. При разгрузке и временном хранении сохраняют заводскую геометрию панелей и защищают контактные поверхности. Арочная форма задает требования к радиусу установки: допустимую геометрию конкретного изделия уточняют до выпуска монтажной схемы.
Согласуйте форму арки, схему раскладки и способ оформления стыков.
Общие
Длину режем в размер, м0,2 - 20
НаполнительПенополиизоцианурат
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолиэстер
Радиус изгибаПод заказ
Толщина сэндвич-панели, (мм)220
Ширина сэндвич-панели, (мм)1000
Назначениедля ангаров, складов, промышленных цехов, арочный
