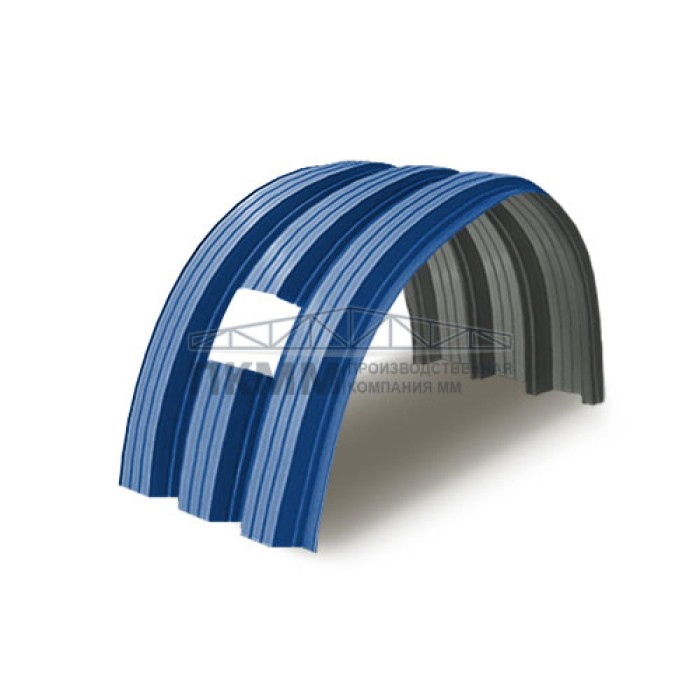

Арочная обшивка конвейера из Н112ПГ с шириной 807 мм, металлом 0,7 мм и поверхностью «полимерное покрытие» комплектуется по секционной раскладке. Объем заказа связывают с реальным числом арочных секций и переходных участков. Для Н112ПГ заранее проверяют положение волн относительно рам и мест фиксации.
Исходные данные для проекта:
Материал
Арочный профилированный лист для конвейерного укрытия
Профиль / тип
Н112ПГ, арочное исполнение ПГ
Размер
Ширина 807 мм; толщина 0,7 мм
Покрытие
полимерное покрытие
Назначение
Обшивка арочного укрытия конвейерной линии
Проектное применение
Размер 807 мм используют для расчета листов по каждой арочной секции. Расчет ведут по раскладке, чтобы листы, крепеж и доборы относились к одним узлам. Параметр 0,7 мм сверяют с опорами и способом фиксации до монтажа.
Узел и сопряжения
При ремонте существующий стык сначала измеряют и только затем подбирают замену. Порядок установки увязывают с секциями укрытия и возможностью закрыть торцы. Марка Н112ПГ должна совпадать с монтажной схемой секции и установленной обшивкой.
Проектные преимущества:
Перенос в спецификацию: Н112ПГ, 0,7 мм, полимер — поэлементный расчет
Расчет числа элементов: Н112ПГ, 0,7 мм, полимер — расчет раскладки
Проверка узла: Н112ПГ, 0,7 мм, полимер — сверка геометрии
Согласование доборов: Н112ПГ, 0,7 мм, полимер — согласование доборов
Планирование сопряжений: Н112ПГ, 0,7 мм, полимер — планирование стыков
Сравнение вариантов: Н112ПГ, 0,7 мм, полимер — проверка совместимости
Внешнего сходства недостаточно: монтажный узел должен совпасть по всем параметрам. Листы распределяют по зонам укрытия заранее, чтобы сократить лишние перемещения. В комплекте секции параметры Н112ПГ, 807 мм, 0,7 мм и полимерное покрытие проверяют вместе с крепежом.
Согласуйте стыки, торцы и доборные детали: Н112ПГ, 807 мм, 0,7 мм, полимерное покрытие.
Общие
Длину режем в размер, мОт 0,20 - по 20
Тип профиляН112ПГ
Полная ширина, мм807
Полезная ширина, мм750
Срок службы изделия (лет)20
ЦветостойкостьХорошая
ПокрытиеПолимерное
Высота профиля, мм112
НазначениеДля арочных укрытий конвейеров
ФормаАрочная
Коррозийная стойкостьУдовлетворительная
МатериалОцинкованная сталь с полимерным покрытием
Устойчивость к мех. повреждениямУдовлетворительная
