Позицию Н112ПГ, 807 мм, 0,5 мм, нержавеющая сталь, включают в ведомость арочного укрытия конвейера как самостоятельный элемент обшивки. Объем заказа связывают с реальным числом арочных секций и переходных участков. Взаимозаменяемость подтверждают только после сверки стыков, опор и комплектующих.
Паспорт позиции:
Тип товара

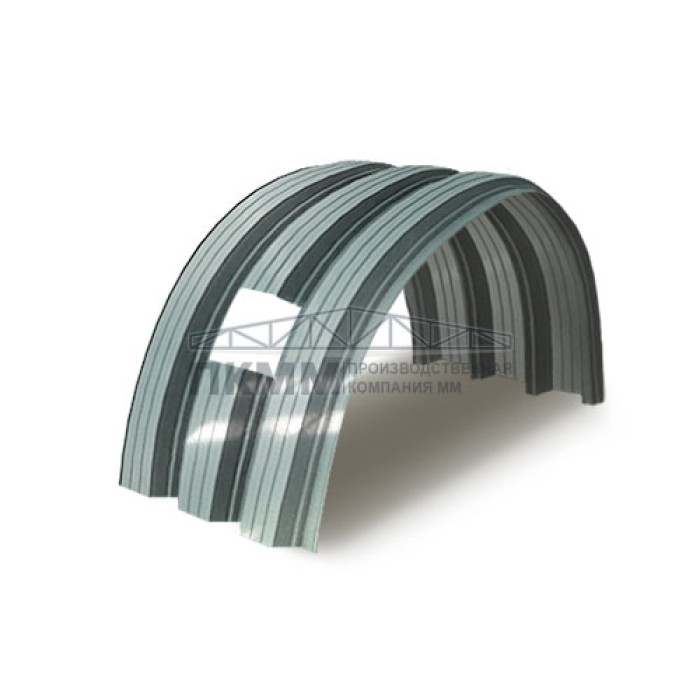

Арочное укрытие для конвейеров из профлиста
Профиль / тип панели
Н112ПГ, ПГ
Ширина
807 мм
Толщина
0,5 мм
Покрытие / RAL
нержавеющая сталь
Назначение
Арочная защитная оболочка конвейерной трассы
Расшифровка параметров
Для Н112ПГ заранее проверяют положение волн относительно рам и мест фиксации. Модуль 807 мм помогает распределить листы по оболочке без случайной подгонки. Параметр 0,5 мм сверяют с опорами и способом фиксации до монтажа. Параметр поверхности «нержавеющая сталь» учитывают при комплектации кромок и доборов. Торцевые участки рассчитывают вместе с крайними листами и закрывающими планками.
Применение по паспорту:
Обшивка конвейерных дуг: Н112ПГ, 0,5 мм, нерж. — сверка геометрии
Секционные укрытия: Н112ПГ, 0,5 мм, нерж. — расчет раскладки
Торцевые зоны: Н112ПГ, 0,5 мм, нерж. — планирование стыков
Рамные участки: Н112ПГ, 0,5 мм, нерж. — контроль основания
Ремонтные комплекты: Н112ПГ, 0,5 мм, нерж. — приемка по секциям
Единое исполнение оболочки: Н112ПГ, 0,5 мм, нерж. — согласование доборов
Реконструкция существующих секций: Н112ПГ, 0,5 мм, нерж. — проверка совместимости
Комплектация по ведомости: Н112ПГ, 0,5 мм, нерж. — поэлементный расчет
Изменение одного параметра требует повторной проверки раскладки и крепежной схемы. Расход получают из поэлементной раскладки, а не только из общей площади укрытия. Для торцевой зоны Н112ПГ 807 мм, 0,5 мм, нержавеющая сталь сверяют с планками и местами крепления.
Проверьте маркировку перед передачей в закупку: Н112ПГ, 807 мм, 0,5 мм, нержавеющая сталь.
Общие
Длину режем в размер, мОт 0,20 - по 20

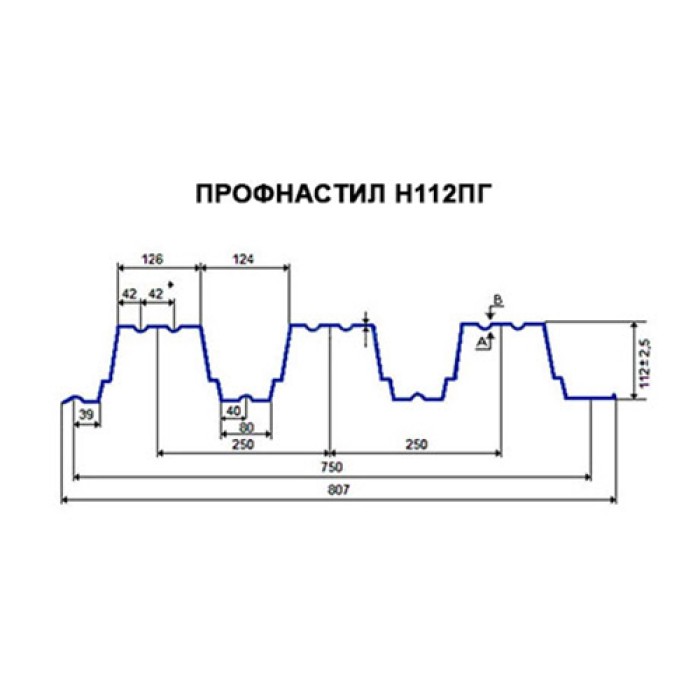

Тип профиляН112ПГ
Полная ширина, мм807
Полезная ширина, мм750
Срок службы изделия (лет)30
ЦветостойкостьНе применяется к металлической поверхности
Нержавеющий профнастил С21 0.55 AISI 316LМатериал рассматривают как самостоятельную позицию нержавеющей профилированной обшивки. В этой строке закреплены профиль С21, толщина 0.55 мм и марка AISI 316L. Формат технического паспорта помогает проверить исходные признаки материала до расчета количества и распределения по зонам.Паспорт позиции:Тип товараНержавеющий профнастилПрофильС21ШиринаОпределяется по подтвержденной спецификации поставкиТолщина0.55 ммМарка сталиAISI 316LНазначениеПрофилированная строительная плоскость по проектуРасшифровка паспортных данныхПрофилирование образует повторяющийся рельеф С21 и задает направление совмещения соседних элементов. Металлическая заготовка толщиной 0.55 мм выполнена из стали AISI 316L; эти признаки сохраняют в маркировке пачек и в монтажной ведомости. Даже при внешнем сходстве листы другой толщины или другой марки не следует смешивать в одной зоне. Расход нельзя определять одним делением площади на условный размер листа. Нужны длины, рабочая ширина, положение углов, проемов и торцов. Для профиля С21 заранее задают направление рельефа, а исполнение 0.55 мм AISI 316L не объединяют с близкими вариантами. Значения из таблицы переносят в монтажную ведомость без округления толщины и без замены марки AISI.Возможные проектные зоны:Наружные плоскости вспомогательных сооружений для AISI 316L толщиной 0.55 ммВнутренние технические перегородкиОблицовка элементов каркасаЗащитные кожухи и экраныПрямые участки навесовОграждающие конструкции площадкиЗамена поврежденных листовых элементовУзлы с профилем С21Работы начинают с разметки основания и подготовки планок. Подрезку выполняют инструментом, который дает контролируемую кромку без случайных задиров. На соединениях не допускают ступенчатого смещения, а открытые края закрывают деталями конкретного узла. Перед отгрузкой полезно разнести пачки по монтажным зонам и сохранить доступ к маркировке. Паспортная строка согласована, когда С21, 0.55 мм и AISI 316L совпадают с проектом, маркировкой и комплектующими.Сверьте профиль С21, толщину 0.55 мм и AISI 316L с монтажной ведомостью...
Нержавеющий профнастил НС35 0.45 AISI 316LШирина как расчетный параметрРабочая ширина в позиции Нержавеющий профнастил НС35 0.45 AISI 316L не приведена, поэтому ее нельзя подменять типовым числом. Раскладку выполняют по документации конкретного листа и фактическим размерам плоскости. При этом профиль НС35, толщина 0,45 мм и марка AISI 316L уже известны и должны оставаться неизменными. Главный акцент расчета — сокращении числа лишних стыков, количество соединений и размер крайних подрезок.Влияние ширины на расчет:Количество элементовОпределяется после получения рабочей ширины и раскладки позиции 23СтыкиСчитаются по направлению профиля НС35 и границам монтажных зонПодрезкаПланируется для листа 0,45 мм с распределением отходов по участкамДоборыПривязываются к торцам и примыканиям материала AISI 316LРаскладка по плоскостиСначала плоскость делят на участки с одинаковым направлением укладки, затем определяют стартовую линию и положение последнего элемента. Продольные соединения профиля НС35 размещают с учетом опор и доступа к крепежу. Крайние полосы проверяют отдельно, чтобы не переносить узкую подрезку в неудобное место. Толщина 0,45 мм учитывается в карте резки, AISI 316L — в маркировке листов. Для вопроса сокращении числа лишних стыков в раскладке оставляют отдельную контрольную отметку.Преимущества:Профиль НС35 — направление укладки — AISI 316L, 0,45 ммТолщина 0,45 мм — подбор крепежа — AISI 316L, 0,45 ммСталь AISI 316L — раздельная маркировка — AISI 316L, 0,45 ммРаскладка — контроль крайних полос — AISI 316L, 0,45 ммДоборы — привязка к примыканиям — AISI 316L, 0,45 ммПачки — подача по монтажным зонам — AISI 316L, 0,45 ммРасчет ширины завершают только после сверки с фактическими размерами объекта, схемой соединений и комплектом доборов. Отдельно контролируют места примыканий и торцов, поскольку они определяют состав планок и порядок установки соседних элементов.Подготовьте рабочую ширину, крайние полосы и число соединений для НС35 0,45 мм, AISI 316L, прежде чем формировать монтажную ведомость №23...
Нержавеющий профнастил НС44 0.6 AISI 316LНержавеющий профнастил НС44 0.6 AISI 316L — профилированный лист из нержавеющей стали 316L толщиной 0.6 мм. Геометрия НС44 формирует развитые продольные рёбра, поэтому материал учитывают как элемент ограждения или настила в рамках расчётной схемы.Рабочая форма создаётся последовательными рёбрами профиля НС44. Для стали 316L толщиной 0.6 мм подбирают крепёж без чрезмерной затяжки и исключают загрязнение поверхности частицами углеродистого металла.Значение 0.6 мм нельзя рассматривать отдельно от каркаса и крепёжной схемы. Сталь 316L сопоставляют с альтернативными марками по условиям контакта и вероятности агрессивного воздействия.Профнастил закрепляют после проверки шага прогонов и плоскости основания. В примыканиях предусматривают фасонные детали, уплотнение и отвод воды, не допуская контакта несовместимых металлов.Как выбратьПроверить применимость стали 316L к влажности и химическому составу среды.Сопоставить массу покрытия с допустимой нагрузкой на основание.Сверить толщину 0.6 мм с расчётным пролётом между опорами.Согласовать доборные элементы для карнизов, углов и торцов.Проверить герметизацию продольных и поперечных соединений.Задать длину листа с учётом нахлёстов, примыканий и раскроя.Для позиции Нержавеющий профнастил НС44 0.6 AISI 316L ключевыми являются профиль НС44, марка 316L и толщина 0.6 мм. Монтажные решения принимают после проверки основания и действующих нагрузок.Перед оформлением заказа передайте длины листов и схему опор для проверки комплектации...
Нержавеющий профнастил НС35 0.75 AISI 316LКак сравнивать эту позициюЭту позицию сравнивают с похожими листами по трем подтвержденным признакам: профиль НС35, толщина металла 0,75 мм и марка нержавеющей стали AISI 316L. Общий внешний вид не является достаточным критерием. Для строки 29 сравнение дополняют проверкой разработке узлов примыкания, поскольку одинаковая площадь не означает одинаковую раскладку и комплект крепежа.Ключевые отличия:ТипНержавеющий профнастил с геометрией НС35РазмерТолщина металла 0,75 мм; ширина и длина сверяются отдельноПокрытиеМарка стали AISI 316L; цветовой RAL не приведенНазначениеПроектная обшивка с расчетом стыков, крепежа и доборовКогда подходит эта позицияТакую комбинацию выбирают, когда проект требует именно НС35, лист 0,75 мм и сталь AISI 316L. Если один параметр отличается, позицию рассматривают как другой товар и заново проверяют крепежную карту. Рабочую ширину получают из документации, затем рассчитывают число соединений и крайние подрезки. В зоне разработке узлов примыкания сравнивают не цену или внешний вид, а возможность собрать узел без изменения основания и соседних элементов.Как сравнивать перед заказом:Толщина металла 0,75 мм — AISI 316L, 0,75 ммМарка нержавеющей стали AISI 316L — AISI 316L, 0,75 ммРаскладка и число продольных стыков — AISI 316L, 0,75 ммКрепеж и материал основания — AISI 316L, 0,75 ммТорцевые и примыкающие планки — AISI 316L, 0,75 ммМаркировка и распределение пачек — AISI 316L, 0,75 ммПеред заказом варианты сопоставляют по фактическим техническим данным и монтажной схеме. Нержавеющий профнастил НС35 толщиной 0,75 мм из стали AISI 316L включают в заказ после проверки узла, основания и раскладки. Для этой позиции итоговую приемку связывают с разработке узлов примыкания, затем отдельно контролируют крепеж, кромки и комплект планок. Отдельно контролируют места примыканий и торцов, поскольку они определяют состав планок и порядок установки соседних элементов.Увяжите профиль, толщину, марку стали и монтажные различия для НС35 0,75 мм, AISI 316L, прежде чем формировать монтажную ведомость №29...
Нержавеющий профнастил НС57 0.65 AISI 430Работа материала в составе плоскостиКарточка «Нержавеющий профнастил НС57 0.65 AISI 430» раскрывает практический вопрос «краевые зоны» и связывает его с проектным узлом. В полном наименовании зафиксированы нержавеющее исполнение, профиль НС57, толщина 0.65 мм и марка стали AISI 430. Эксплуатационный акцент — краевые зоны: требуется отдельно рассчитать крепления и подрезки у границы участка.Что влияет на дальнейшее использованиеФорма НС57 используется для совмещения соседних элементов и формирования металлической плоскости. Значение 0.65 мм проверяют отдельно от марки AISI 430: это разные характеристики, каждая из которых должна совпадать с заявкой и чертежом. После монтажа доступ к стыкам, крепежу и краевым зонам может быть ограничен, поэтому их конфигурацию определяют до начала работ. Неподтверждённые характеристики в карточку не добавляют.Эксплуатационные особенности:Геометрию НС57 сверяют при задаче «краевые зоны».Толщина 0.65 мм учитывается при подрезке и назначении точек фиксации.AISI 430 остаётся самостоятельным признаком материала.Стыки для задачи «краевые зоны» проверяют по контрольной линии.Тема «краевые зоны» помогает заранее определить крайние зоны.Ведомость сохраняет полное обозначение НС57 0.65 мм AISI 430.Ограничения выбораМатериал нельзя подбирать только по сходству профиля или по общему слову «нержавеющий». Необходимо проверить НС57, 0.65 мм и AISI 430, затем сопоставить позицию с основанием, направлением монтажа, стыками и доборными элементами. Расчёт начинают не с округления площади, а с разбивки поверхности на монтажные полосы. После этого уточняют рабочую ширину, длины и места переходов. Профиль НС57, толщина 0.65 мм и AISI 430 остаются неизменными идентификаторами выбранной позиции.Перед установкой проверяют прямолинейность опор и положение стартовой линии. Первый элемент выставляют особенно тщательно: отклонение в начале ряда переносится на последующие соединения. Лист не следует принудительно подтягивать к несовпадающей опоре; причину расхождения устраняют в основании или корректируют раскладку по проекту. Нержавеющий профнастил НС57 0.65 AISI 430 включают в проект и заказ только после проверки профиля, толщины, марки стали и соответствия конкретному монтажному узлу.Отметьте крайние листы на схеме до формирования заказа...
