2. Соединение с использованием специальных угловых панелей

Описание

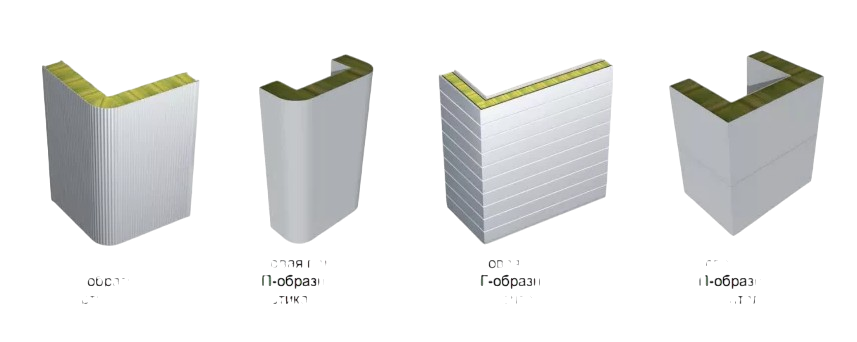

Некоторые производители сэндвич-панелей предлагают специальные угловые панели, которые уже имеют готовую форму внутреннего угла. Эти панели обычно изготавливаются с интегрированным утеплителем и замком, что значительно упрощает монтаж и повышает герметичность.

Преимущества

— Высокая герметичность и теплоизоляция: благодаря интегрированному замку и утеплителю.

— Простота и скорость монтажа: не требуется сложная подрезка панелей.

— Улучшенная эстетика: готовый угловой профиль обеспечивает аккуратный внешний вид.

— Минимизация "мостиков холода".

Недостатки

— Более высокая стоимость по сравнению с использованием угловых планок.

— Ограниченный выбор размеров и конфигураций: необходимо подбирать под конкретный проект.

— Не всегда доступны у всех производителей.

Монтаж

— Установка: Угловые панели монтируются непосредственно к несущему каркасу здания.

— Соединение с основными панелями: Основные панели стыкуются с угловыми панелями, используя замки и/или крепежные элементы, предусмотренные производителем.

— Герметизация: Швы между панелями герметизируются, как правило, с использованием герметиков и уплотнительных лент.

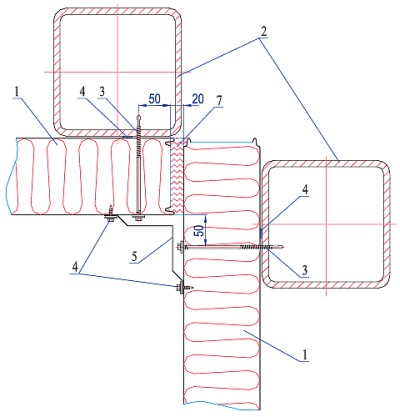

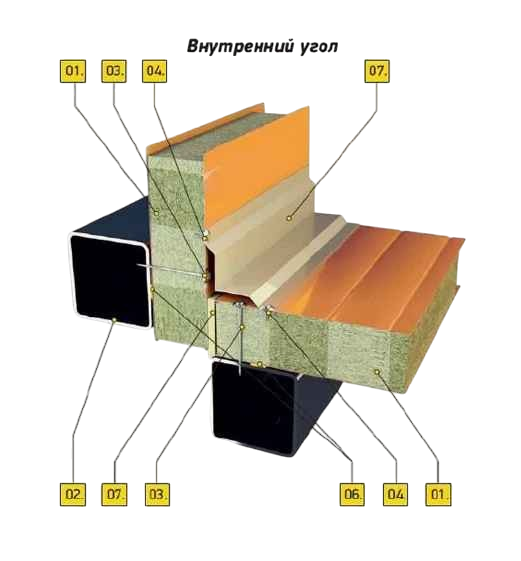

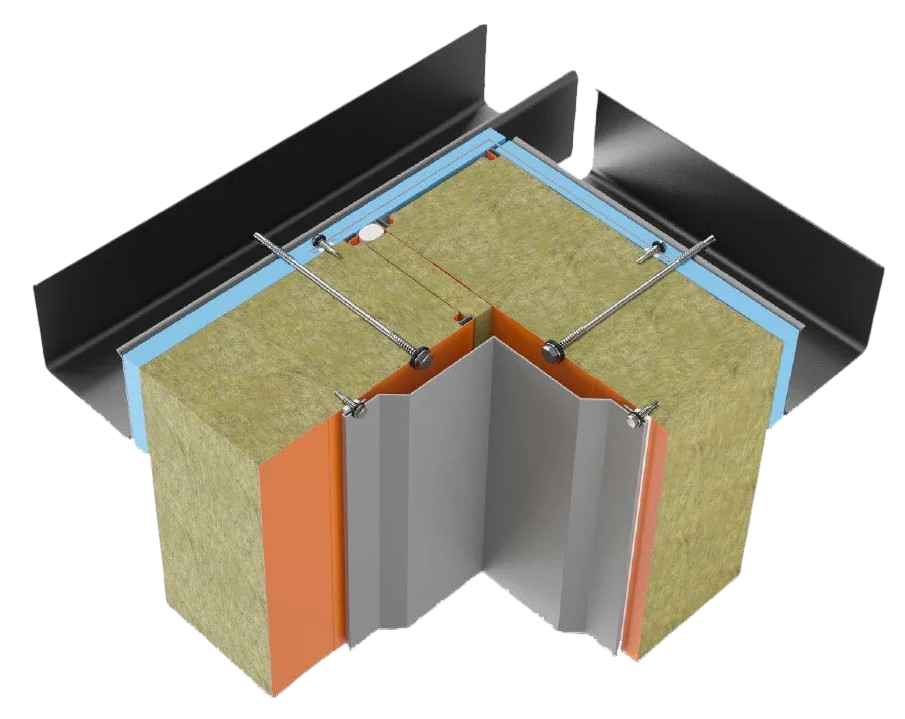

3. Соединение с применением внутреннего металлического уголка и утеплителя (для холодных конструкций)

Описание

Этот метод часто используется для не отапливаемых зданий, например, складов или ангаров. Внутренний угол формируется путем соединения панелей с помощью металлического уголка (как правило, стального) и заполнения пространства между панелями утеплителем (минеральной ватой, пенополистиролом).

Преимущества

— Простота конструкции и монтажа.

— Возможность использования недорогих материалов.

— Достаточная прочность и устойчивость.

Недостатки

— Низкие показатели теплоизоляции (если не предусмотрено эффективное утепление).

— Требует тщательной герметизации стыков.

— Менее эстетичный внешний вид.

Монтаж

— Установка уголка: Металлический уголок крепится к внутренним сторонам панелей.

— Установка панелей: Панели монтируются в проектное положение, стыкуясь под углом.

— Заполнение утеплителем: Пространство между панелями и уголком заполняется утеплителем, например, минеральной ватой.

— Герметизация: Стыки герметизируются, например, с помощью герметиков или монтажной пены.

— Установка доборных элементов: При необходимости, для защиты утеплителя и придания эстетичного вида устанавливаются внутренние угловые планки.

4. Комбинированные решения

Описание: В некоторых случаях могут использоваться комбинированные решения, сочетающие в себе элементы разных методов, например, соединение с использованием угловой планки и дополнительного уплотнения.

Преимущества

— Гибкость: возможность адаптировать решение под конкретные требования проекта.

— Оптимизация: сочетание преимуществ разных методов.

Недостатки

— Сложность: требует более тщательного проектирования и монтажа.

Шаги по монтажу внутреннего угла: Детальная инструкция

Независимо от выбранного метода, монтаж внутреннего угла требует соблюдения определенной последовательности действий и тщательного выполнения каждого этапа.

Подготовительные работы

— Проектирование: Тщательное проектирование узла внутреннего угла является ключевым фактором успеха. Необходимо определить тип соединения, размеры угловой планки или угловых панелей, тип утеплителя (если требуется), крепежные элементы, герметики и уплотнители. Проект должен учитывать все нагрузки, климатические условия и требования к пожарной безопасности.

— Подготовка основания: Перед монтажом необходимо убедиться в правильности геометрии каркаса здания, ровности поверхностей, отсутствии дефектов и загрязнений.

— Раскрой и подготовка панелей: Панели должны быть раскроены в соответствии с проектными размерами с использованием специализированного оборудования (дисковые пилы, фрезы). Края панелей должны быть ровными и чистыми.

— Подбор материалов: Необходимо правильно подобрать все необходимые материалы: угловые планки, крепежные элементы, герметики, уплотнительные ленты, утеплитель. Важно использовать материалы, совместимые друг с другом и предназначенные для работы с сэндвич-панелями.

Монтаж

— Установка панелей: Установка панелей начинается с точной фиксации панелей на проектной отметке.

— Герметизация (если применимо): Нанести герметик на поверхность стыков, или использовать бутилкаучуковые ленты (в зависимости от выбранного метода).

— Соединение панелей (в зависимости от метода):

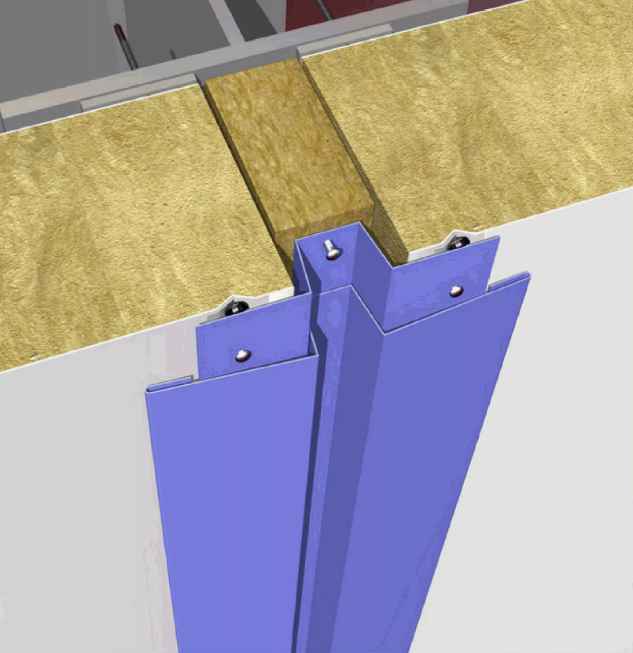

• Метод 1 (Угловая планка): Соедините панели под углом, плотно прижав друг к другу.
• Метод 2 (Угловые панели): Установите угловые панели в проектное положение, соедините их с соседними панелями в соответствии с инструкцией производителя.
• Метод 3 (Уголок + утеплитель): Закрепите уголок на панелях, установите панели под углом.

Крепление

— Закрепите панели к каркасу и друг к другу, используя саморезы или другие крепежные элементы, рекомендуемые производителем.

— Установка угловой планки (или другие доборные элементы): Установите угловую планку или другие доборные элементы (в соответствии с выбранным методом) с помощью саморезов или заклепок. Убедитесь в плотном прилегании и герметичности стыков.

— Контроль качества: Тщательно проверьте качество монтажа, герметичность стыков, соответствие проекту.

Важные аспекты

— Качество материалов: Используйте только сертифицированные материалы, предназначенные для работы с сэндвич-панелями.

— Профессиональный монтаж: Доверьте монтаж внутреннего угла квалифицированным специалистам, имеющим опыт работы с сэндвич-панелями.

— Соблюдение инструкций производителя: Строго соблюдайте инструкции производителя сэндвич-панелей и доборных элементов.

— Правильный выбор крепежа: Подбирайте крепежные элементы (саморезы, заклепки) с учетом толщины панелей, типа каркаса и ветровых нагрузок.

— Герметизация: Уделите особое внимание герметизации стыков. Используйте качественные герметики и уплотнительные ленты.

— Теплоизоляция: Обеспечьте достаточную теплоизоляцию углового соединения, чтобы предотвратить образование "мостиков холода".

— Огнестойкость (при необходимости): При строительстве зданий с повышенными требованиями к пожарной безопасности используйте огнестойкие материалы и методы монтажа.

Типичные ошибки при монтаже внутреннего угла

Неправильный монтаж внутреннего угла может привести к серьезным проблемам. Вот наиболее распространенные ошибки, которых следует избегать:

— Неправильный выбор метода соединения: Несоответствие выбранного метода конструкции здания и климатическим условиям.

— Некачественная подготовка: Неправильная обрезка панелей, неровная поверхность каркаса, не очищенные стыки.

— Неправильная герметизация: Использование некачественных герметиков, недостаточная глубина нанесения герметика, отсутствие уплотнительных лент.

— Неправильный выбор крепежа: Использование неподходящих саморезов или других крепежных элементов, недостаточная глубина их завинчивания.

— Отсутствие или недостаточная теплоизоляция: Неправильное заполнение зазоров утеплителем или использование недостаточно толстого слоя утеплителя.

— Несоблюдение инструкций производителя: Несоблюдение рекомендаций производителя сэндвич-панелей и доборных элементов.

— Непрофессиональный монтаж: Доверие монтажа неопытным специалистам, что может привести к некачественному выполнению работ.

Внутренний угол – это критический элемент конструкции зданий из сэндвич-панелей, который напрямую влияет на герметичность, теплоизоляцию, долговечность и внешний вид сооружения. Правильный выбор метода соединения, качественные материалы, профессиональный монтаж и соблюдение инструкций производителя являются залогом надежной и энергоэффективной конструкции. Тщательное проектирование, качественное исполнение монтажа и контроль качества – вот основные составляющие успешного устройства внутреннего угла, который станет надежной защитой вашего здания на долгие годы.
